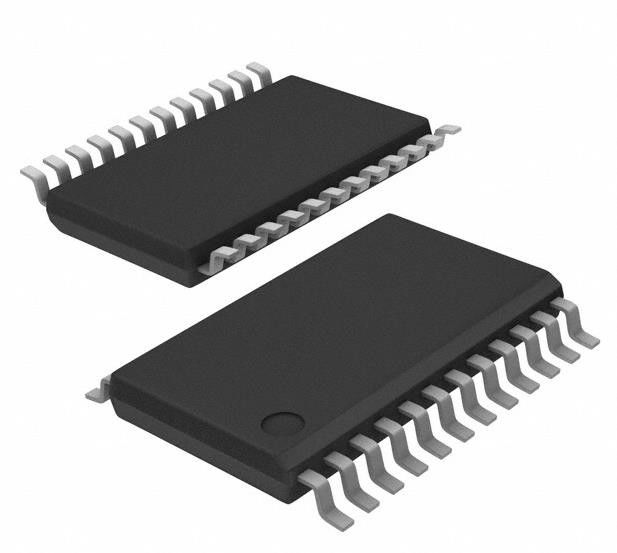

TS3A27518EPWR 6 κυκλώματος ολοκληρωμένου κυκλώματος chip αναλογικός διακόπτης IC 24-TSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TS3A27518EPWR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Καρτόνι |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Κύκλωμα Πολυπλέκτη/Αποπολυπλέκτη: | 2:01 | Αριθμός κυκλωμάτων: | 6 |
|---|---|---|---|
| -κρατική αντίσταση (Max): | 6.2 Ωμ | Ταίριασμα κανάλι--καναλιών (ΔRon): | 300mOhm |
| Τάση - ανεφοδιασμός, ενιαίος (V+): | 1.65V ~ 3.6V | Χρόνος διακοπτών (τόνος, λιμοκοντόρος) (Max): | 59n, 60.6n |
| -3db Εύρος ζώνης: | 240MHz | Έγχυση δαπανών: | 0.81pC |
| Ικανότητα καναλιών (καίσιο (μακριά), CD (μακριά)): | 13pF, 8.5pF | Τρέχων - διαρροή (ΕΙΝΑΙ (μακριά)) (Max): | 1µA |
| Υψηλό φως: | TS3A27518EPWR,ΤΣ3Α27518EPWR Τσιπ ολοκληρωμένου κυκλώματος,24-TSSOP αναλογικό διακόπτη IC |
||
Περιγραφή προϊόντων
TS3A27518EPWR 6 κυκλώματος ολοκληρωμένου κυκλώματος Chip Switch 2:1 6.2Ohm 24-TSSOP
Εναλλακτικός διακόπτης IC SPDTX6 6.2OHM 24TSSOP
Προδιαγραφές ΤΣ3Α27518EPWR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Ανάλογοι διακόπτες, πολυπλεξέρες, αποπλεξέρες | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Ενεργός |
| Κύκλωμα διακόπτη | ΔΕΠΔ |
| Πλήρωμα πολλαπλασιαστή/αποποπλασιαστή | 2:01 |
| Αριθμός κυκλωμάτων | 6 |
| Αντίσταση σε κατάσταση (μέγιστη) | 6.2 Ωμ |
| Αντιστοίχιση μεταξύ καναλιών (ΔRon) | 300mOhm |
| Η τάση - τροφοδοσία, μοναδική (V+) | 1.65V ~ 3.6V |
| Η τάση - τροφοδοσία, διπλή (V±) | - |
| Χρόνος αλλαγής (τόνοι, τοφ) (μέγιστος) | 59n, 60.6n |
| -3dB εύρος ζώνης | 240MHz |
| Ενέχυση φορτίου | 0.81pC |
| Δυνατότητα καναλιού (CS(off), CD ((off)) | 13pF, 8,5pF |
| Τρέχων - διαρροή (IS(off)) (μέγιστο) | 1 μA |
| Διασταυρούμενη ακοή | -62dB @ 10MHz |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 24-TSSOP (0,173", 4,40mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 24-TSSOP |
| Αριθμός βασικού προϊόντος | TS3A27518 |
ΧαρακτηριστικάτουΤΣ3Α27518EPWR
• 1,65 V έως 3,6 V μονάδα τροφοδοσίας
• Απομόνωση σε κατάσταση απενεργοποίησης, VCC = 0
• Διακόπτες χαμηλής χωρητικότητας, 21,5 pF (τυπικό)
• εύρος ζώνης έως και 240 MHz για τη διαχείριση σήματος σιδηροδρομίας-σιδηροδρομίας υψηλής ταχύτητας
• Απομόνωση από διαπεραστική ακρόαση και εκτός λειτουργίας 62 dB
• Λογικά συμβατές εισόδους ελέγχου 1,8 V
• Εισόδους ελέγχου με ανοχή 3,6 V
• Δυναμικότητα κλειδώματος άνω των 100 mA ανά JESD 78, κλάση II
• Δοκιμαστική απόδοση ESD σύμφωνα με την JESD 22
️ 2500-V μοντέλο ανθρώπινου σώματος (A114-B, κλάση II)
️ μοντέλο συσκευής φόρτισης 1500 V (C101)
• Δυναμικότητα ESD: NC/NO θύρες
Διάταξη 1 - Διάταξη 2
• συσκευασίες 24-WQFN (4,00 mm × 4,00 mm) και 24-TSSOP (7,90 mm × 6,60 mm)
ΕφαρμογέςτουΤΣ3Α27518EPWR
• SD-SDIO και MMC δύο θύρες MUX
• συστήματα βίντεο MUX-video για PC VGA
• Διαδρομή σήματος ήχου και βίντεο
Περιβαλλοντικές και εξαγωγικές ταξινόμησηΤΣ3Α27518EPWR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
