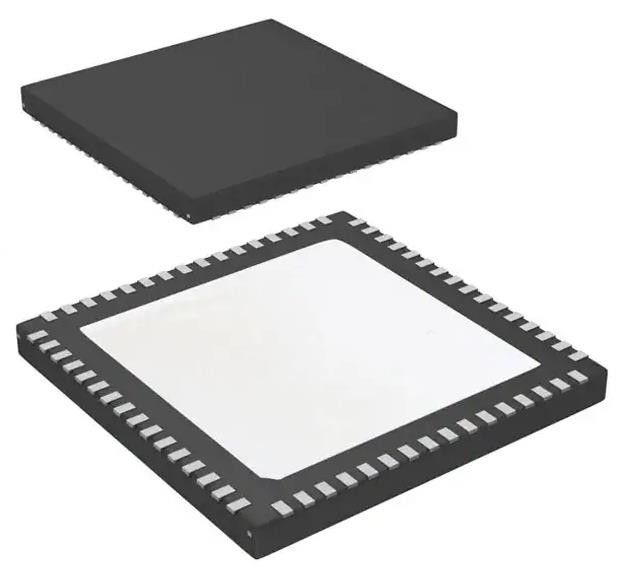

LMK04816BISQX/NOPB τσιπ ολοκληρωμένων κυκλωμάτων με το εκτεθειμένο 64-WFQFN μαξιλάρι 2.6GHz 1

Περιγραφή προϊόντων

LMK04816BISQX/NOPB τσιπ ολοκληρωμένων κυκλωμάτων με το εκτεθειμένο 64-WFQFN μαξιλάρι 2.6GHz 1

ΡΟΛΌΙ ΔΙΠΛΌ PLL 64WQFN ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ

Προδιαγραφές LMK04816BISQX/NOPB


Χαρακτηριστικά γνωρίσματα LMK04816BISQX/NOPB

• Υπερβολικά χαμηλή απόδοση RMS Jitter
– 100 fs RMS Jitter (kHz 12 σε 20 MHZ)
– 123 fs RMS Jitter (100 Hz σε 20 MHZ)
• Αρχιτεκτονική διπλός-βρόχων PLLATINUM™ PLL
– PLL1
– Ολοκληρωμένο χαμηλού θορύβου κύκλωμα ταλαντωτών κρυστάλλου
– Τρόπος διατήρησης όταν χάνονται τα ρολόγια εισαγωγής
– Αυτόματες ή χειρωνακτικές να προκαλέσει και αποκατάσταση
– PLL2
– Ομαλοποιημένο πάτωμα θορύβου 1-Hz PLL
– 227 dBc/Hz
– Ποσοστό ανιχνευτών φάσης μέχρι 155 MHZ
– Συχνότητα-Doubler OSCin
– Ενσωματωμένο χαμηλού θορύβου VCO
– Φάσματα συχνότητας VCO από 2370 MHZ σε 2600 MHZ
• Τρία περιττά ρολόγια εισαγωγής με το Los
– Αυτόματοι και χειρωνακτικοί τρόποι μεταστροφής
• 50% η παραγωγή κύκλων καθήκοντος διαιρεί, 1 έως 1045 (ακόμα και και περίεργος)
• Προγραμματίσημα αποτελέσματα LVPECL, LVDS, ή LVCMOS
• Καθυστέρηση, σταθερή ή DynamicallyAdjustable ακρίβειας ψηφιακή
• αναλογικός έλεγχος καθυστέρησης βημάτων 25 CP, μέχρι 575 CP
• 1/2 ψηφιακή καθυστέρηση βημάτων περιόδου διανομής ρολογιών, μέχρι 522 βήματα
• 13 διαφορικά αποτελέσματα μέχρι 26 Single-Ended
– Μέχρι 5 VCXO και κρύσταλλο-αποθηκευμένα αποτελέσματα
• Ποσοστά ρολογιών μέχρι 2600 MHZ
• 0-καθυστέρηση τρόπος
• Τρία αποτελέσματα ρολογιών προεπιλογής στη δύναμη επάνω
• Πολλαπλού τρόπου: Διπλό PLL, ενιαίο PLL, και διανομή ρολογιών
• Βιομηχανική σειρά θερμοκρασίας: – 40°C σε +85°C
• 3,15-β στη λειτουργία 3,45-β
• Συσκευασία: 64-καρφίτσα WQFN (9,0 × 9,0 × 0,8 χιλ.)

Εφαρμογές LMK04816BISQX/NOPB

• Χρονομέτρηση μετατροπέων στοιχείων και ασύρματη υποδομή
• Δικτύωση, SONET ή SDH, DSLAM
• Ιατρικός, τηλεοπτικός, στρατιωτικός, και αεροδιάστημα
• Δοκιμή και μέτρηση

Περιβαλλοντικές & ταξινομήσεις εξαγωγής LMK04816BISQX/NOPB
