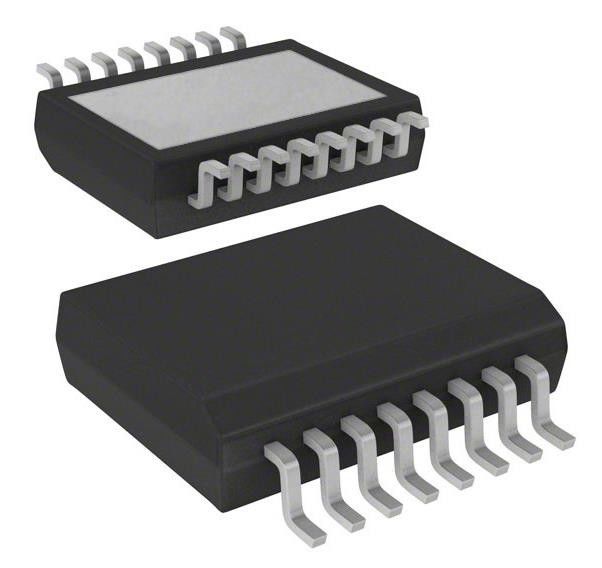

VND7050AJTR διακόπτης δύναμης/οδηγός με N-Channel 21A 1:1 τη δύναμη sso-16
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | VND7050AJTR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 2 | - Που εισάγεται αναλογία: Παραγωγή: | 0,042361111 |
|---|---|---|---|
| Διαμόρφωση εξόδου: | Υψηλή πλευρά | Τύπος παραγωγής: | N-Channel |
| Διεπαφή: | ON/OFF | Τάση - Φορτίο: | 4V ~ 28V |
| Τρέχων - παραγωγή (Max): | 21Α | RDS επάνω (τύπος): | 50mOhm |
| Υψηλό φως: | VND7050AJTR διακόπτης δύναμης,Διακόπτης δύναμης sso-16 |
||
Περιγραφή προϊόντων
VND7050AJTR διακόπτης δύναμης/οδηγός με N-Channel 21A 1:1 τη δύναμη sso-16
ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ PWR DRVR Ν-CHAN 1:1 PWRSSO16
Προδιαγραφές VND7050AJTR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διακόπτες διανομής δύναμης, οδηγοί φορτίων | |
| Mfr | STMicroelectronics |
| Σειρά | VIPower™ |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Τύπος διακοπτών | Γενικός σκοπός |
| Αριθμός αποτελεσμάτων | 2 |
| - Που εισάγεται αναλογία: Παραγωγή | 0,042361111 |
| Διαμόρφωση παραγωγής | Υψηλή πλευρά |
| Τύπος παραγωγής | N-Channel |
| Διεπαφή | On/Off |
| Τάση - φορτίο | 4V ~ 28V |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | Μην απαιτημένος |
| Τρέχων - παραγωγή (Max) | 21A |
| RDS επάνω (τύπος) | 50mOhm |
| Τύπος εισαγωγής | Μη-αναστροφή |
| Χαρακτηριστικά γνωρίσματα | Αυτόματο καινούριο ξεκίνημα, σημαία θέσης |
| Προστασία ελαττωμάτων | Το ρεύμα που περιορίζει (σταθερό), ανοικτό φορτίο ανιχνεύει, πέρα από τη θερμοκρασία, πέρα από την τάση, UVLO |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία συσκευών προμηθευτών | PowerSSO-16 |
| Συσκευασία/περίπτωση | 16-PowerLFSOP (πλάτος 0,154», 3.90mm) |
| Αριθμός προϊόντων βάσεων | VND7050 |
Χαρακτηριστικά γνωρίσματα VND7050AJTR
• AEC-Q100 κατάλληλος
• Γενικό
− Ο διπλός έξυπνος υψηλός-δευτερεύων οδηγός καναλιών με το ανάλογο MultiSense ανατροφοδοτεί
− Πολύ χαμηλό εφεδρικό ρεύμα
− Συμβατός με 3 Β και 5 αποτελέσματα Β CMOS
• Διαγνωστικές λειτουργίες MultiSense
− Το πολλαπλασιασμένο ανάλογο ανατροφοδοτεί: ρεύμα φορτίων με ανάλογο τρέχοντα καθρέφτη υψηλής ακρίβειας, VCC τάση ανεφοδιασμού και τη θερμοκρασία συσκευών TCHIP
− Υπερφόρτωση και κοντός στην επίγεια (περιορισμός δύναμης) ένδειξη
− Θερμική ένδειξη κλεισίματος
Ανίχνευση από-κρατικών − ανοικτός-φορτίων
− Παραγωγή απότομα σε VCC ανίχνευση
− Η αίσθηση επιτρέπει/θέτει εκτός λειτουργίας
• Προστασία
Κλείσιμο − Undervoltage
− Overvoltage σφιγκτήρας
− Τρέχων περιορισμός φορτίων
− Μόνος περιορισμός των γρήγορων θερμικών επιβατών
− Διαμορφώσιμος σύρτης-μακριά στον περιορισμό overtemperature ή δύναμης με την αφιερωμένη καρφίτσα αναστοιχειοθέτησης ελαττωμάτων
− Απώλεια εδάφους και απώλεια VCC
− Αντίστροφη μπαταρία με τα εξωτερικά συστατικά
− Ηλεκτροστατική προστασία απαλλαγής
Εφαρμογές VND7050AJTR
• Όλοι οι τύποι αυτοκίνητων ανθεκτικών, επαγωγικών και χωρητικών φορτίων
• Ειδικά προορισμένος για τους αυτοκίνητους λαμπτήρες σημάτων (μέχρι τους οπίσθιους συνδυασμούς P27W ή SAE1156 ή των οδηγήσεων)
Περιβαλλοντικές & ταξινομήσεις εξαγωγής VND7050AJTR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
