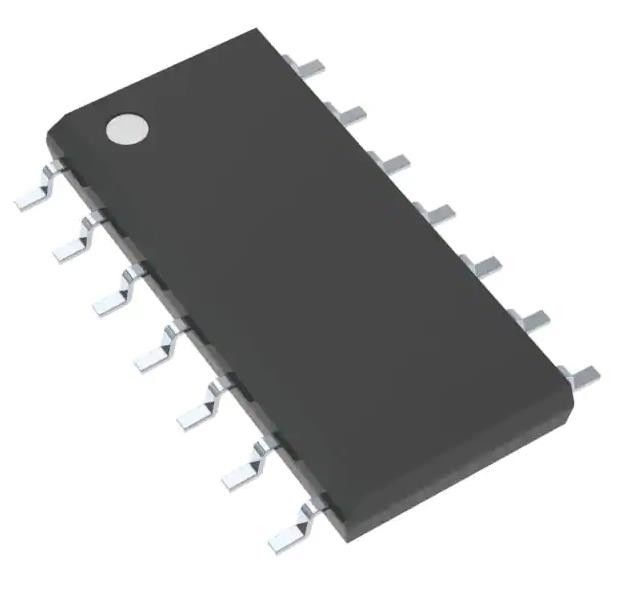

SN74LVC32ADR τσιπ ολοκληρωμένων κυκλωμάτων με Η ολοκληρωμένο κύκλωμα 4 κανάλι 14-SOIC πυλών
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SN74LVC32ADR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος λογικής: | Η πύλη | Αριθμός κυκλωμάτων: | 4 |
|---|---|---|---|
| Αριθμός εισαγωγών: | 2 | Τάση - ανεφοδιασμός: | 1.65V ~ 3.6V |
| Τρέχων - ήρεμος (Max): | 1 µA | Τρέχων - παραγωγή υψηλή, χαμηλός: | 24mA, 24mA |
| Επίπεδο λογικής εισαγωγής - χαμηλό: | 0.7V ~ 0.8V | Επίπεδο λογικής εισαγωγής - υψηλό: | 1.7V ~ 2V |
| Max Propagation Delay @ V, Max CL: | 3.6ns @ 3.3V, 50pF | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C |
| Υψηλό φως: | SN74LVC32ADR τσιπ ολοκληρωμένων κυκλωμάτων,Τσιπ 4 ολοκληρωμένων κυκλωμάτων κανάλι |
||
Περιγραφή προϊόντων
SN74LVC32ADR τσιπ ολοκληρωμένων κυκλωμάτων με Η ολοκληρωμένο κύκλωμα 4 κανάλι 14-SOIC πυλών
ΠΎΛΗ Ή 4CH 2-INP 14SOIC ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ
Προδιαγραφές SN74LVC32ADR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Γκέιτς και αναστροφείς | |
| Mfr | Texas Instruments |
| Σειρά | 74LVC |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Τύπος λογικής | Η πύλη |
| Αριθμός κυκλωμάτων | 4 |
| Αριθμός εισαγωγών | 2 |
| Χαρακτηριστικά γνωρίσματα | - |
| Τάση - ανεφοδιασμός | 1.65V ~ 3.6V |
| Τρέχων - ήρεμος (Max) | 1 µA |
| Τρέχων - παραγωγή υψηλή, χαμηλός | 24mA, 24mA |
| Επίπεδο λογικής εισαγωγής - χαμηλό | 0.7V ~ 0.8V |
| Επίπεδο λογικής εισαγωγής - υψηλό | 1.7V ~ 2V |
| Ανώτατη καθυστέρηση @ Β, ανώτατο CL διάδοσης | 3.6ns @ 3.3V, 50pF |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία συσκευών προμηθευτών | 14-SOIC |
| Συσκευασία/περίπτωση | 14-SOIC (πλάτος 0,154», 3.90mm) |
| Αριθμός προϊόντων βάσεων | 74LVC32 |
Χαρακτηριστικά γνωρίσματα SN74LVC32ADR
• Λειτουργήστε από 1,65 Β σε 3,6 Β
• Διευκρινισμένος από – 40°C σε +85°C,
– 40°C σε +125°C, και – 55°C σε +125°C
• Οι εισαγωγές δέχονται τις τάσεις σε 5,5 Β
• Max tpd 3,8 NS σε 3,3 Β
• Χαρακτηριστικό VOLP (επίγεια αναπήδηση παραγωγής) < 0="">
• Χαρακτηριστικό VOHV (παραγωγή VOH Undershoot) > 2 Β σε VCC = 3,3 Β, TA = 25°C
• Σύρτης-επάνω στην απόδοση υπερβαίνει 250 μΑ ανά JESD 17
• Στα προϊόντα υποχωρητικά σε mil-prf-38535, όλες οι παράμετροι εξετάζονται εκτός αν αναφέρεται διαφορετικά. Σε όλα τα άλλα προϊόντα, η επεξεργασία παραγωγής δεν περιλαμβάνει απαραιτήτως τη δοκιμή όλων των παραμέτρων.
• Η προστασία ESD υπερβαίνει JESD 22
– πρότυπο ανθρώπινου σώματος 2000-β
– πρότυπο μηχανών 200-β
– πρότυπο charged-συσκευών 1000-β
Εφαρμογές SN74LVC32ADR
• AV δέκτες
• Ακουστικές αποβάθρες: Φορητός
• Φορείς blu-ακτίνων και εγχώριο θέατρο
• MP3 φορείς ή όργανα καταγραφής
• Προσωπικός ψηφιακός βοηθός (PDA)
• Δύναμη: Τηλεπικοινωνίες/ανεφοδιασμός κεντρικών υπολογιστών AC/DC: Ενιαίος ελεγκτής: Αναλογικός και ψηφιακός
• Στερεάς κατάστασης Drive (SSDs): Πελάτης και επιχείρηση
• TV: LCD, ψηφιακό, και υψηλής ευκρίνειας (HDTV)
• Ταμπλέτες: Επιχείρηση
• Τηλεοπτικό Analytics: Κεντρικός υπολογιστής
• Ασύρματα κάσκες, πληκτρολόγια, και ποντίκια
Περιβαλλοντικές & ταξινομήσεις εξαγωγής SN74LVC32ADR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
