STM8AL3168TAX ολοκληρωμένο κύκλωμα μικροελεγκτών με την οκτάμπιτη ΛΆΜΨΗ 48-LQFP 16MHz 32KB (32K Χ 8)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM8AL3168TAX |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος πυρήνα: | 8 bit | Ταχύτητα: | 16MHz |
|---|---|---|---|
| Συνδεσιμότητα: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Αριθμός εισόδων/εξόδων: | 41 |
| Μέγεθος μνήμης προγράμματος: | 32KB (32K x 8) | Τύπος μνήμης προγράμματος: | ΦΛΑΣ |
| Μέγεθος EEPROM: | 1K x 8 | Μέγεθος RAM: | 2K x 8 |
| Υψηλό φως: | STM8AL3168TAX ολοκληρωμένο κύκλωμα μικροελεγκτών,16MHz ολοκληρωμένο κύκλωμα μικροελεγκτών |
||
Περιγραφή προϊόντων

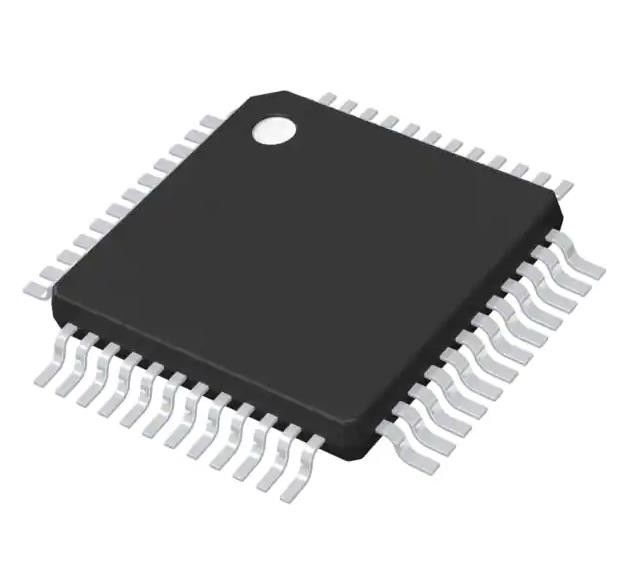

STM8AL3168TAX μικροελεγκτής IC με 8-bit 16MHz 32KB (32K x 8) FLASH 48-LQFP
STM8AL3168TAX IC MCU 8BIT 32KB FLASH 48LQFP
Προδιαγραφές STM8AL3168TAX
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Μικροελεγκτές | |
| Δρ. | STMικροηλεκτρονική |
| Σειρά | STM8A |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Παρωχημένο |
| Πρωτογενής επεξεργαστής | STM8A |
| Μέγεθος πυρήνα | 8 bit |
| Ταχύτητα | 16MHz |
| Συνδεσιμότητα | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 41 |
| Μέγεθος μνήμης προγράμματος | 32KB (32K x 8) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | 1K x 8 |
| Μέγεθος RAM | 2K x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1.65V ~ 3.6V |
| Μετατροπείς δεδομένων | Α/Δ 25x12b· Δ/Α 1x12b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 48-LQFP |
| Πακέτο συσκευής του προμηθευτή | 48-LQFP (7x7) |
| Αριθμός βασικού προϊόντος | STM8 |
ΧαρακτηριστικάτουSTM8AL3168TAX
• Απασχολούνται με το πρόγραμμα AEC-Q100
• Συνθήκες λειτουργίας
∆ιαφορά ισχύος λειτουργίας 1,8 V έως 3,6 V (μέχρι 1,65 V σε κατάσταση απενεργοποίησης)
∆ εύρος θερμοκρασίας: - 40 °C έως 85 ή 125 °C
• Χαμηλής ισχύος
Πέντε τρόποι χαμηλής ισχύος: αναμονή, λειτουργία χαμηλής ισχύος (5,1 μA), αναμονή χαμηλής ισχύος (3 μA), ενεργός στάση με πλήρη RTC (1,3 μA), στάση με PDR (400 nA)
Δραστηριοποίηση από φλας: 195 μA/MHz + 440 μA
Δραστηριότητα από RAM: 90 μA/MHz + 400 μA
∆είκτης διαρροής πολύ χαμηλή ανά I/0: 50 nA
Γρήγορη αφύπνιση από το Halt: 4,7 μs
• Προχωρημένος πυρήνας STM8
Η αρχιτεκτονική του Χάρβαρντ και ο αγωγός σε 3 στάδια
Διάκριση μεταξύ των συστημάτων
∆ έως 40 εξωτερικές πηγές διακοπής
ΠεριγραφέςτουSTM8AL3168TAX
Οι συσκευές μεσαίας πυκνότητας STM8AL313x/4x/6x και STM8AL3L4x/6x είναι μέλη της οικογένειας STM8AL οχημάτων με εξαιρετικά χαμηλή ισχύ 8 bit.6 V (μέχρι 1.65 V με απενεργοποιημένη ισχύ) και είναι διαθέσιμο στα εύρη θερμοκρασίας -40 έως +85 °C και -40 έως +125 °C.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηSTM8AL3168TAX
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.31.0001 |
