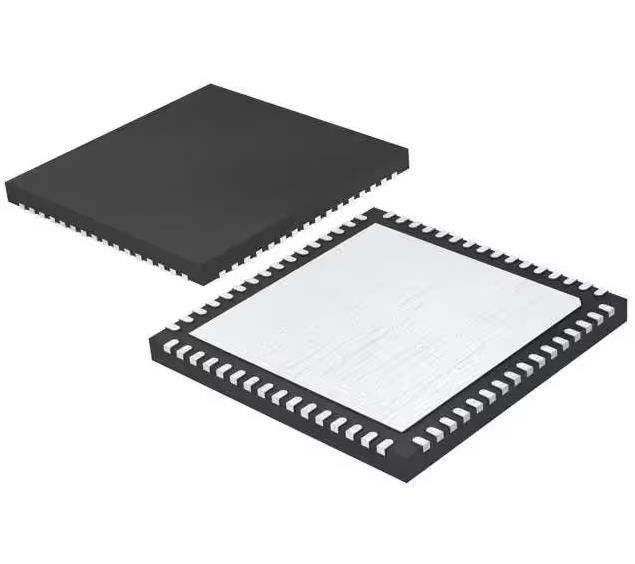

MSP430F2481TRGCR ΔΕΚΑΕΞΆΜΠΙΤΗ 16MHZ 48KB ΜΙΚΡΟΕΛΕΓΚΤΏΝ ΛΆΜΨΗ 64-VQFN ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ MSP430 CPU16
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | MSP430F2481TRGCR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Πρωτογενής επεξεργαστής: | MSP430 CPU16 | Μέγεθος πυρήνα: | 16-bit |
|---|---|---|---|
| Ταχύτητα: | 16MHz | Συνδεσιμότητα: | Δοκιμαστικό σύστημα |
| Περιφερειακά: | Καφέ ανίχνευση/επαναφορά, POR, PWM, WDT | Αριθμός εισόδων/εξόδων: | 48 |
| Μέγεθος μνήμης προγράμματος: | 48KB (48K Χ 8 + 256B) | Τύπος μνήμης προγράμματος: | ΦΛΑΣ |
| Μέγεθος RAM: | 4K x 8 | Η τάση - τροφοδοσία (Vcc/Vdd): | 1.8V ~ 3.6V |
| Υψηλό φως: | MSP430F2481TRGCR ολοκληρωμένο κύκλωμα μικροελεγκτών,Ολοκληρωμένο κύκλωμα MSP430 μικροελεγκτών |
||
Περιγραφή προϊόντων
MSP430F2481TRGCR Μικροελεγκτής IC MSP430 CPU16 16-Bit 16MHz 48KB FLASH 64-VQFN
MSP430F2481TRGCR IC MCU 16BIT 48KB FLASH 64VQFN
ΠροδιαγραφέςMSP430F2481TRGCR
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Μικροελεγκτές | |
| Δρ. | Τεξας Instruments |
| Σειρά | MSP430F2xx |
| Πακέτο | Ταινία και τροχό (TR) |
| Κατάσταση του προϊόντος | Ενεργός |
| Πρωτογενής επεξεργαστής | MSP430 CPU16 |
| Μέγεθος πυρήνα | 16-bit |
| Ταχύτητα | 16MHz |
| Συνδεσιμότητα | Δοκιμαστικό σύστημα |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 48 |
| Μέγεθος μνήμης προγράμματος | 48KB (48K x 8 + 256B) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 4K x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 1.8V ~ 3.6V |
| Μετατροπείς δεδομένων | - |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 105 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 64-VFQFN εκτεθειμένη θήκη |
| Πακέτο συσκευής του προμηθευτή | Ειδικότερα, οι διατάξεις του παρόντος κανονισμού ισχύουν για: |
| Αριθμός βασικού προϊόντος | MSP430F2481 |
ΧαρακτηριστικάτουMSP430F2481TRGCR
* Χαμηλή τάση τροφοδοσίας, 1,8 V έως 3,6 V
* Υπερ-χαμηλή κατανάλωση ενέργειας
- Ενεργός τρόπος: 270 uA σε 1 MHz, 2,2 V
- Κατάσταση αναμονής (VLO): 0,3 A
- Κατάσταση απενεργοποίησης (συγκράτηση μνήμης RAM): 0,1 A
* Υπερ-γρήγορη αφύπνιση από την κατάσταση αναμονής σε λιγότερο από 1 λεπτό
* Αρχιτεκτονική RISC 16-bit, χρόνος κύκλου εντολών 62,5 ns
* Βασικές ρυθμίσεις μονάδας ρολογιού:
- Εσωτερικές συχνότητες έως 16 MHz
- Εσωτερικός ταλαντωτής LF πολύ χαμηλής ισχύος
- Κρίσταλ 32kHz.
- Εσωτερικές συχνότητες έως 16 MHz με τέσσερις βαθμολογημένες συχνότητες στο 1%
- Ρεζωνιστής.
- Εξωτερική πηγή ψηφιακού ρολογιού
- Εξωτερική αντίσταση.
* 12-bit αναλογικός σε ψηφιακός μετατροπέας (A/D) με εσωτερική αναφορά, δείγμα και κράτηση και λειτουργία αυτόματης σάρωσης
* 16-bit χρονοδιακόπτης Α με τρία καταγραφές/συγκρίσεις
* 16-bit Timer B με επτά καταγραφές/σε σύγκριση με τα Shadow Registers
* Τέσσερις καθολικές διεπαφές κατά σειρά επικοινωνίας (USCI)
- USCI AO και USCI A1
- Βελτιωμένη UART που υποστηρίζει την αυτο-BaudrateDetection
- IrDA κωδικοποιητής και αποκωδικοποιητής
- Σύγχρονη SPI1
- USCI BO και USCI B1l
- 12C TM
- Σύγχρονη SPI
Περιγραφές του MSP430F2481TRGCR
Η οικογένεια μικροελεγκτών υπερχαμηλής ισχύος MSP430TM της Texas Instruments αποτελείται από αρκετές συσκευές που διαθέτουν διαφορετικά σύνολα περιφερειακών συσκευών που στοχεύουν σε διάφορες εφαρμογές.
Περιβαλλοντικές και εξαγωγικές ταξινόμησηMSP430F2481TRGCR
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.31.0001 |
