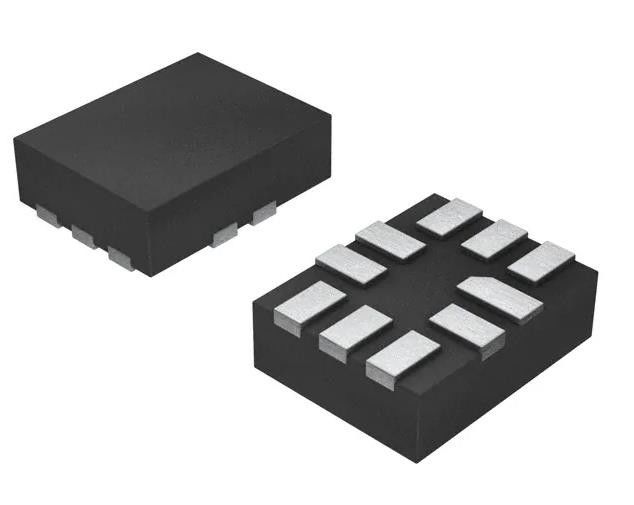

TS3USB30ERSWR ολοκληρωμένο κύκλωμα 1 κανάλι 10-UQFN διακοπτών τσιπ USB ολοκληρωμένων κυκλωμάτων (1.8x1.4)
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TS3USB30ERSWR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - ανεφοδιασμός, ενιαίος (V+): | 3V ~ 4.3V | Τάση - ανεφοδιασμός, διπλός (V±): | - |
|---|---|---|---|
| -3db Εύρος ζώνης: | 900MHz | Χαρακτηριστικά γνωρίσματα: | Αμφίδρομος, USB 2,0 |
| Κύκλωμα διακοπτών: | DPDT | Αριθμός καναλιών: | 1 |
| -κρατική αντίσταση (Max): | 100hm | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) |
| Υψηλό φως: | Τσιπ ολοκληρωμένων κυκλωμάτων διακοπτών USB,Ολοκληρωμένο κύκλωμα διακοπτών 10-UQFN USB,TS3USB30ERSWR |
||
Περιγραφή προϊόντων
TS3USB30ERSWR ολοκληρωμένο κύκλωμα 1 κανάλι 10-UQFN διακοπτών τσιπ USB ολοκληρωμένων κυκλωμάτων (1.8x1.4)
ΔΙΑΚΌΠΤΗΣ ΔΙΠΛΌ 1X2 10UQFN ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ USB
Προδιαγραφές TS3USB30ERSWR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Αναλογικοί διακόπτες - ειδικής χρήσης | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Εφαρμογές | USB |
| Κύκλωμα πολυδιαυλωτών/αποπολυπλεκτών | - |
| Κύκλωμα διακοπτών | DPDT |
| Αριθμός καναλιών | 1 |
| -κρατική αντίσταση (Max) | 10Ohm |
| Τάση - ανεφοδιασμός, ενιαίος (V+) | 3V ~ 4.3V |
| Τάση - ανεφοδιασμός, διπλός (V±) | - |
| -3db εύρος ζώνης | 900MHz |
| Χαρακτηριστικά γνωρίσματα | Αμφίδρομος, USB 2,0 |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-UFQFN |
| Συσκευασία συσκευών προμηθευτών | 10-UQFN (1.8x1.4) |
| Αριθμός προϊόντων βάσεων | TS3USB30 |
Χαρακτηριστικά γνωρίσματα TS3USB30ERSWR
*Vcc λειτουργία σε 3 Β σε 4,3 Β
*D+/D- οι καρφίτσες ανέχονται μέχρι 5,25 Β
*1.8-V συμβατές εισαγωγές έλεγχος-καρφιτσών
*loFF μερική λειτουργία δύναμη-κάτω-τρόπου υποστηρίξεων
*RON = μέγιστο 10 Q
*RON = 0,35 Q χαρακτηριστικό
*Cio (επάνω) = 7,5 pF χαρακτηριστικά
* Χαμηλής ισχύος κατανάλωση (μέγιστο 1 UA)
*-3-dB εύρος ζώνης = 900 MHZ χαρακτηριστικός
*Latch-Up η απόδοση υπερβαίνει 100 μΑ ανά JESD 78, κατηγορία ΙΙ)
*ESD απόδοση που εξετάζεται ανά JESD 22
- 8000-β ανθρώπινο σώμα πρότυπο (a114-β, κατηγορία IL)
- 1000-β charged-συσκευή πρότυπη (C101)
*ESD I/O λιμένας απόδοσης GND (2)
- 15000-β πρότυπο ανθρώπινου σώματος
10 στην καρφίτσα UQFN (1,4 χιλ. Χ 1,8 χιλ.)
Εφαρμογές TS3USB30ERSWR
*Routes σήματα για USB 1,0, 1,1, και 2,0
*Multi-Purpose μετατροπή σημάτων
*Portable ηλεκτρονική
*Industria
*Consumer προϊόντα
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TS3USB30ERSWR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
