LPC11E68JBD64E τριανταδυάμπιτη ενιαία ΛΆΜΨΗ πυρήνων 50MHz 256KB ολοκληρωμένου κυκλώματος μικροελεγκτών
Λεπτομέρειες:
| Τόπος καταγωγής: | Αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LPC11E68JBD64E |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος μνήμης προγράμματος: | 256KB (256K x 8) | Τύπος μνήμης προγράμματος: | ΦΛΑΣ |
|---|---|---|---|
| Μέγεθος EEPROM: | 4K x 8 | Μέγεθος RAM: | 36 Χ 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd): | 2.4V ~ 3.6V | Μετατροπείς δεδομένων: | Α/Δ 10x12b |
| Τύπος ταλαντωτή: | Εσωτερικό | Θερμοκρασία λειτουργίας: | -40 °C ~ 105 °C (TA) |
| Υψηλό φως: | Ενιαίο ολοκληρωμένο κύκλωμα μικροελεγκτών πυρήνων,256KB ολοκληρωμένο κύκλωμα μικροελεγκτών ΛΑΜΨΗΣ,LPC11E68JBD64E |
||
Περιγραφή προϊόντων

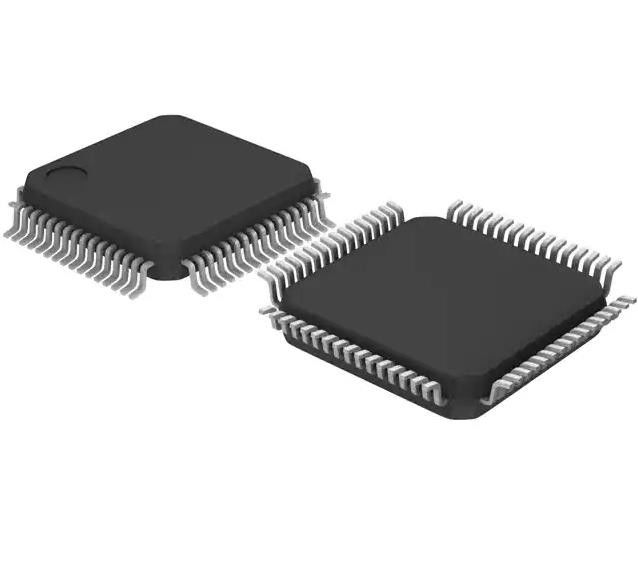

LPC11E68JBD64E Μικροελεγκτής IC 32-bit μονόπυρη 50MHz 256KB FLASH 64-LQFP
LPC11E68JBD64E IC MCU 32BIT 256KB FLASH 64LQFP
Προδιαγραφές LPC11E68JBD64E
| Τύπος | Περιγραφή |
| Κατηγορία | Μικροελεγκτές |
| Σειρά | LPC11Exx |
| Πακέτο | Τραπέζι |
| Πρωτογενής επεξεργαστής | ARM® Cortex®-M0+ |
| Μέγεθος πυρήνα | 32-bit μονοπυρήνας |
| Ταχύτητα | 50MHz |
| Συνδεσιμότητα | Δοκιμαστικό υλικό |
| Περιφερειακά | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
| Αριθμός εισόδων/εξόδων | 50 |
| Μέγεθος μνήμης προγράμματος | 256KB (256K x 8) |
| Τύπος μνήμης προγράμματος | ΦΛΑΣ |
| Μέγεθος EEPROM | 4K x 8 |
| Μέγεθος RAM | 36K x 8 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 2.4V ~ 3.6V |
| Μετατροπείς δεδομένων | Α/Δ 10x12b |
| Τύπος ταλαντωτή | Εσωτερικό |
| Θερμοκρασία λειτουργίας | -40 °C ~ 105 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 64-LQFP |
| Πακέτο συσκευής του προμηθευτή | 64-LQFP (10x10) |
| Αριθμός βασικού προϊόντος | Δελτίο ΕΚΑΧ αριθ. |
ΧαρακτηριστικάτουLPC11E68JBD64E
* Σύστημα:
- επεξεργαστής ARM Cortex-M0+ (έκδοση r0p1), που λειτουργεί σε συχνότητες έως 50 MHz με πολλαπλασιαστή ενός κύκλου και γρήγορη θύρα Ε/Υ ενός κύκλου.
- ARM Cortex-M0+ ενσωματωμένο Nested Vectored Interrupt Controller (NVIC).
- ΑΧΒ πολυεπίπεδο μήτρα.
- Ο χρονοδιακόπτης του συστήματος.
- Υποστηρίζεται η λειτουργία Serial Wire Debug (SWD) και η λειτουργία JTAG boundary scan.
- Υποστηρίζεται το Micro Trace Buffer (MTB).
Μνήμη:
- Μέχρι 256 KB flash μνήμη προγραμματισμού με διαγραφή σελίδας.
- Μέχρι 32 KB SRAM.
- Μέχρι δύο επιπλέον μπλοκ SRAM 2 KB το καθένα.
- Μέχρι 4 KB EEPROM.
* Υποστήριξη ROM API:
- Το φορτιστή εκκίνησης.
- Οι οδηγοί της USART.
- Δοκιμαστές I2C.
- Οδηγοί DMA.
- Προφίλ ισχύος.
- Flash In-Application Programming (IAP) και In-System Programming (ISP) (Προγραμματισμός εντός του συστήματος).
ΕφαρμογέςτουLPC11E68JBD64E
*Τρίφαδο ηλεκτρομετρικό
*Ραδιοφώνημα αυτοκινήτου
*Αποκλειστή GPS
* Ιατρική παρακολούθηση
*Αξεσουάρ παιχνιδιών
*Περιφερειακά συστήματα υπολογιστών
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουLPC11E68JBD64E
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 2 (1 έτος) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | 3Α991Α2 |
| HTSUS | 8542.31.0001 |
