TPS74801DRCRG4 κανονισμός Lin Pos Adj 1.5a 10vson ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS74801DRCRG4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση παραγωγής θέσης προϊόντων: | Διακομμένος στο digi-κλειδί | Διαμόρφωση παραγωγής: | Θετικός |
|---|---|---|---|
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός ρυθμιστών: | 1 |
| Τάση - που εισάγεται (Max): | 5.5V | Τάση - παραγωγή (ελάχιστη/σταθερή): | 0.8V |
| Τάση - παραγωγή (Max): | 3.6V | Εγκατάλειψη τάσης (Max): | 0.16V @ 1.5A |
Περιγραφή προϊόντων
TPS74801DRCRG4 κανονισμός Lin Pos Adj 1.5a 10vson ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης
Γραμμική θετική διευθετήσιμη 1 παραγωγή 1.5A 10-VSON ολοκληρωμένου κυκλώματος ρυθμιστών τάσης (3x3)
Προδιαγραφές TPS74801DRCRG4
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - γραμμικοί | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Διακομμένος στο digi-κλειδί |
| Διαμόρφωση παραγωγής | Θετικός |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός ρυθμιστών | 1 |
| Τάση - που εισάγεται (Max) | 5.5V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V |
| Τάση - παραγωγή (Max) | 3.6V |
| Εγκατάλειψη τάσης (Max) | 0.16V @ 1.5A |
| Τρέχων - παραγωγή | 1.5A |
| PSRR | 50dB ~ 30dB (1kHz ~ 300kHz) |
| Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε, τροφοδοτήστε την καλή, μαλακή έναρξη |
| Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, βραχυκύκλωμα, κάτω από την ανταπεργία τάσης (UVLO) |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |

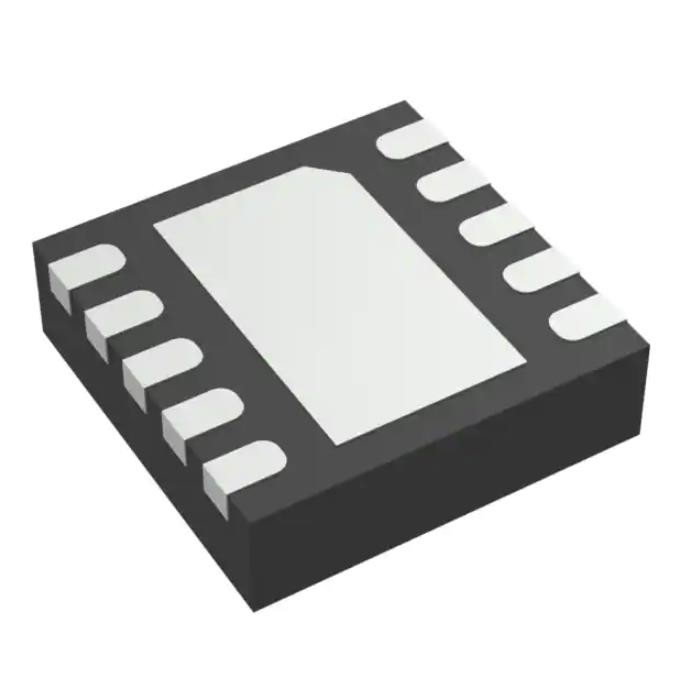

| Συσκευασία/περίπτωση | 10-VFDFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 10-VSON (3x3) |
| Αριθμός προϊόντων βάσεων | TPS74801 |
Χαρακτηριστικά γνωρίσματα TPS74801DRCRG4
• Σειρά VOUT: 0,8 Β σε 3,6 Β
• Υπερβολικά χαμηλή σειρά VIN: 0,8 Β σε 5,5 Β
• VBIAS κυμαίνονται 2,7 Β σε 5,5 Β
• Χαμηλή εγκατάλειψη: 60 MV χαρακτηριστικά σε 1,5 Α, VBIAS = 5 Β
• Η καλή (PG) παραγωγή δύναμης επιτρέπει τον έλεγχο ανεφοδιασμού
ή παρέχει ένα σήμα αλληλοuχίας για άλλες προμήθειες
• 2% ακρίβεια πέρα από τη γραμμή, το φορτίο, και τη θερμοκρασία
• Η προγραμματίσημη μαλακός-έναρξη παρέχει το γραμμικό ξεκίνημα τάσης
• VBIAS επιτρέπει τη χαμηλή λειτουργία VIN με την καλή παροδική απάντηση
• Σταύλος με οποιοδήποτε πυκνωτή ≥ 2,2 μF παραγωγής
• Διαθέσιμος σε μικρό, 3 χιλ. × 3 χιλ. × 1 χιλ. συσκευασίες vson-10 και 5 χιλ. × 5 χιλ. vqfn-20
Εφαρμογές TPS74801DRCRG4
• Συνημμένη δίκτυο αποθήκευση - επιχείρηση
• Κεντρικοί υπολογιστές ραφιών
• Κάρτες διεπαφών δικτύων (NIC)
• Εμπορικοί δίκτυο και κεντρικός υπολογιστής PSU
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS74801DRCRG4
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
