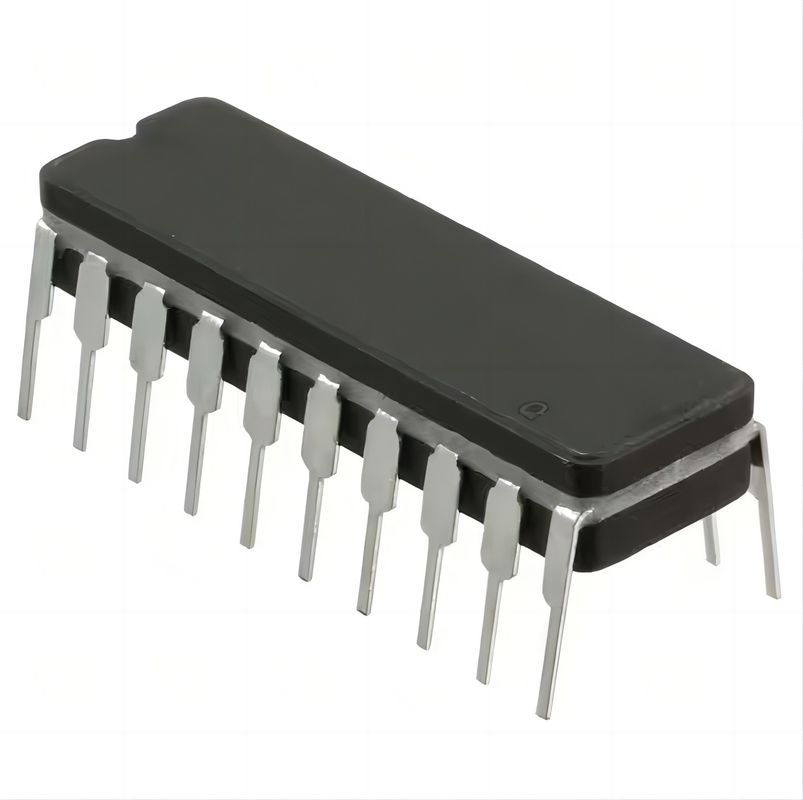

IDT54FCT373ATDB διαφανής σύρτης 1 τύπων Δ κανάλι
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | IDT54FCT373ATDB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Συσκευασία συσκευών προμηθευτών: | 20-CDIP | Λειτουργούσα θερμοκρασία: | -55°C ~ 125°C |
|---|---|---|---|
| Χρόνος καθυστέρησης - διάδοση: | 9.8ns | Ανεξάρτητα κυκλώματα: | 1 |
| Τάση - ανεφοδιασμός: | 4.5V ~ 5.5V | Τύπος παραγωγής: | Τρι-κράτος |
| Κύκλωμα: | 8:8 | Τύπος λογικής: | Διαφανής σύρτης δ-τύπων |
| Επισημαίνω: | IDT54FCT373ATDB,Διαφανές μάνδαλο τύπου D,Διαφανές μάνδαλο D |
||
Περιγραφή προϊόντων
IDT54FCT373ATDB Διαφανές μάνταλο τύπου D 1 Κανάλι 8:8 IC Tri-State 20-CDIP
54FCT373 - FAST CMOS OCTAL TRANS
Προδιαγραφές του IDT54FCT373ATDB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Λογική | |
| Μάνταλα | |
| Mfr | IDT, Integrated Device Technology Inc |
| Σειρά | - |
| Πακέτο | Ογκος |
| Κατάσταση προϊόντος | Ενεργός |
| Λογικός τύπος | Διαφανές μάνδαλο τύπου D |
| Κύκλωμα | 8:08 |
| Τύπος εξόδου | Τρικράτος |
| Τάση - Τροφοδοσία | 4,5V ~ 5,5V |
| Ανεξάρτητα Κυκλώματα | 1 |
| Χρόνος Καθυστέρησης - Διάδοση | 9,8 ns |
| Ρεύμα - Έξοδος Υψηλό, Χαμηλό | - |
| Θερμοκρασία λειτουργίας | -55°C ~ 125°C |
| Τύπος τοποθέτησης | Μέσα από την τρύπα |
| Πακέτο / Θήκη | 20-CDIP (0,300", 7,62 mm) |
| Πακέτο συσκευής προμηθευτή | 20-CDIP |
| Βασικός αριθμός προϊόντος | 54FCT373 |
ΧαρακτηριστικάτουIDT54FCT373ATDB
• Τάξεις Std., A, και C
• Χαμηλή διαρροή εισόδου και εξόδου ≤1µA (μέγ.)
• Επίπεδα ισχύος CMOS
• Συμβατότητα πραγματικής εισόδου και εξόδου TTL:
– VOH = 3,3 V (τυπ.)
– VOL = 0,3 V (τυπ.)
• Έξοδοι High Drive (-15mA IOH, 48mA IOL)
• Πληροί ή υπερβαίνει τις προδιαγραφές του προτύπου 18 JEDEC
• Στρατιωτικό προϊόν συμβατό με MIL-STD-883, Κατηγορία Β και DESC που αναφέρονται (διπλή σήμανση)
• Οι έξοδοι απενεργοποίησης απενεργοποίησης επιτρέπουν "ζωντανή εισαγωγή"
• Διατίθεται στις παρακάτω συσκευασίες:
– Βιομηχανικό: SOIC, SSOP, QSOP
– Στρατιωτικά: CERDIP, LCC
ΠεριγραφέςτουIDT54FCT373ATDB
Το FCT373 είναι ένα οκταδικό διαφανές μάνδαλο κατασκευασμένο με χρήση προηγμένης τεχνολογίας διπλού μετάλλου CMOS.Αυτά τα οκταδικά μάνδαλα έχουν εξόδους 3 καταστάσεων και προορίζονται για εφαρμογές προσανατολισμένες σε διαύλους.Τα flip-flops εμφανίζονται διαφανή στα δεδομένα όταν το Latch Enable (LE) είναι υψηλό.Όταν το LE είναι χαμηλό, τα δεδομένα που ανταποκρίνονται στον χρόνο ρύθμισης κλειδώνονται.Τα δεδομένα εμφανίζονται στο δίαυλο όταν το Output Enable (OE) είναι χαμηλό.Όταν το OE είναι υψηλό, η έξοδος του διαύλου είναι σε κατάσταση υψηλής σύνθετης αντίστασης.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσειςτου IDT54FCT373ATDB
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
