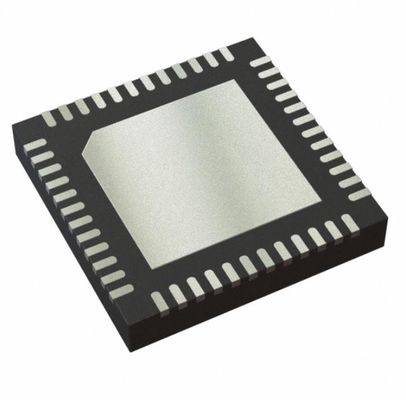

TPS65217CRSLR ολοκληρωμένο κύκλωμα Pmic Batt Pwr Syst 48vqfn ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS65217CRSLR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Τάση - λειτουργούσα θερμοκρασία ανεφοδιασμού: | 2.75V ~ 5.8V | Λειτουργούσα θερμοκρασία: | -40°C ~ 105°C |
|---|---|---|---|
| Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί | Συσκευασία/περίπτωση: | 48-VFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών: | 48-VQFN (6x6) | Αριθμός προϊόντων βάσεων: | TPS65217 |
| Mfr: | Texas Instruments | Θέση προϊόντων: | Ενεργός |
Περιγραφή προϊόντων
TPS65217CRSLR ολοκληρωμένο κύκλωμα Pmic Batt Pwr Syst 48vqfn ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης
Διαχείριση μπαταριών, επίδειξη (οδηγοί των οδηγήσεων), φορητές/κινητές συσκευές, παροχή ηλεκτρικού ρεύματος PMIC 48-VQFN (6x6)
Προδιαγραφές TPS65217CRSLR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Διαχείριση δύναμης - εξειδικευμένη | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Εφαρμογές | Διαχείριση μπαταριών, επίδειξη (οδηγοί των οδηγήσεων), φορητές/κινητές συσκευές, παροχή ηλεκτρικού ρεύματος |
| Τρέχων - ανεφοδιασμός | - |
| Τάση - ανεφοδιασμός | 2.75V ~ 5.8V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 48-VFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 48-VQFN (6x6) |
| Αριθμός προϊόντων βάσεων | TPS65217 |
Χαρακτηριστικά γνωρίσματα TPS65217CRSLR
• Φορτιστής και πορεία δύναμης
– ένα 2-ρεύμα παραγωγής στην πορεία δύναμης
– Γραμμικός φορτιστής 700-μΑ μέγιστο ρεύμα δαπανών
– 20-β ανεκτικές εισαγωγές USB και εναλλασσόμενου ρεύματος
– Θερμικός κανονισμός, χρονόμετρα ασφάλειας
– Εισαγωγή αίσθησης θερμοκρασίας
• Βήμα - κάτω από το μετατροπέα (DCDC1, DCDC2, DCDC3)
– Βήμα τρία - κάτω από το μετατροπέα με τα ενσωματωμένα μεταστρέφοντας FET
– σταθερή 2,25-MHZ λειτουργία συχνότητας
– Δύναμη - εκτός από τον τρόπο στο ρεύμα ελαφρύς-φορτίων
– Ακρίβεια τάσης παραγωγής στον τρόπο 2% PWM
– Κύκλος καθήκοντος 100% για τη χαμηλότερη εγκατάλειψη
– Χαρακτηριστικό 15-µA ήρεμο ανά μετατροπέα
– Παθητική απαλλαγή στο έδαφος όταν τίθεται εκτός λειτουργίας
• Ρυθμιστές LDO (LDO1, LDO2)
– Δύο διευθετήσιμο LDOs
– LDO2 μπορεί να διαμορφωθεί στη διαδρομή DCDC3
– Χαρακτηριστικό ήρεμο ρεύμα 15-µA
• Διακόπτες φορτίων (LDO3, LDO4)
– Δύο ανεξάρτητοι διακόπτες φορτίων που μπορούν να είναι
Διαμορφωμένος ως LDOs
• Οδηγός WLED
– Εσωτερικά παραγμένο PWM για την εξασθένιση του ελέγχου
– ανοικτός-οδηγημένη 38-β προστασία
– Υποστηρίξεις δύο σειρές μέχρι 10 LEDs σε 25 μΑ κάθε μια
– Εσωτερικοί χαμηλός-δευτερεύοντες τρέχοντες νεροχύτες
• Προστασία
– Ανταπεργία Undervoltage και συγκριτής ελαττωμάτων μπαταριών
– Πάντα-στο όργανο ελέγχου μπουτόν
– Το υλικό επαναρύθμισε την καρφίτσα
– Προστατευμένοι από τον κωδικό πρόσβασης κατάλογοι I2C
• Διεπαφή
– Διεπαφή I2C (διεύθυνση 0x24)
– Κωδικός πρόσβασης-προστατευμένοι κατάλογοι I2C
Εφαρμογές TPS65217CRSLR
• Δύναμη επεξεργαστών Sitara™ AM335x
• Φορητά συστήματα ναυσιπλοΐας
• Υπολογισμός ταμπλετών
• 5-β βιομηχανικός εξοπλισμός
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS65217CRSLR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
