TPS54040DGQ κανονισμός 296-24228-5-ND ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης Buck Adj 500ma 10msop
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS54040DGQ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | Eco-Mode™ |
|---|---|---|---|
| Συσκευασία: | Σωλήνας | Θέση προϊόντων: | Ενεργός |
| Λειτουργία: | Βήμα - κάτω | Διαμόρφωση παραγωγής: | Θετικός |
| Τοπολογία: | Buck | Τύπος παραγωγής: | διευθετήσιμος |
Περιγραφή προϊόντων
TPS54040DGQ κανονισμός 296-24228-5-ND ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης Buck Adj 500ma 10msop

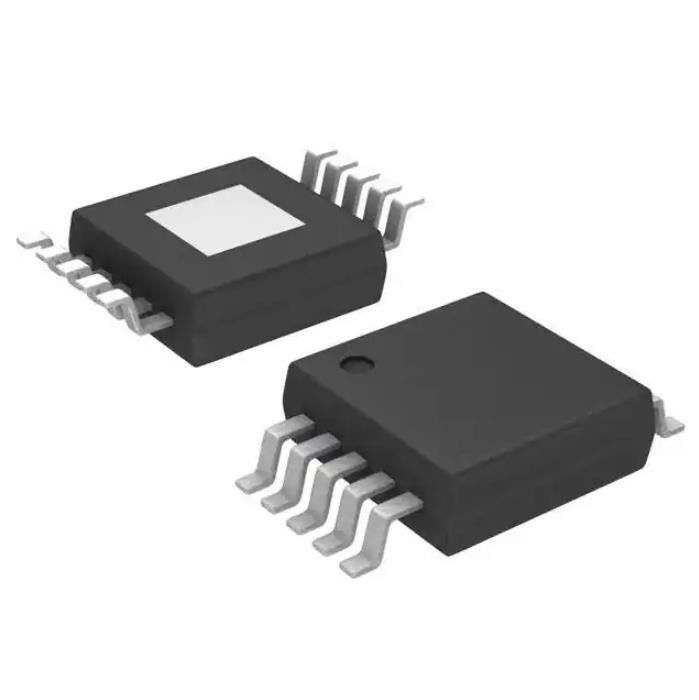

Ολοκληρωμένο κύκλωμα θετικό διευθετήσιμο 0.8V 1 παραγωγή 500mA 10-PowerTFSOP, 10-MSOP ρυθμιστών μετατροπής Buck (πλάτος 0,118», 3.00mm)
Προδιαγραφές TPS54040DGQ
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | Eco-Mode™ |
| Συσκευασία | Σωλήνας |
| Θέση προϊόντων | Ενεργός |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - που εισάγεται (λ.) | 3.5V |
| Τάση - που εισάγεται (Max) | 42V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V |
| Τάση - παραγωγή (Max) | 39V |
| Τρέχων - παραγωγή | 500mA |
| Συχνότητα - μετατροπή | 100kHz ~ 2.5MHz |
| Σύγχρονος διορθωτής | Αριθ. |
| Λειτουργούσα θερμοκρασία | -40°C ~ 150°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 10-PowerTFSOP, 10-MSOP (πλάτος 0,118», 3.00mm) |
| Συσκευασία συσκευών προμηθευτών | 10-HVSSOP |
| Αριθμός προϊόντων βάσεων | TPS54040 |
Χαρακτηριστικά γνωρίσματα TPS54040DGQ
• 3,5-β στη σειρά τάσης εισαγωγής 42-β
• MOSFET υψηλός-πλευράς 200 mΩ
• Υψηλή αποδοτικότητα στα ελαφριά φορτία με έναν σφυγμό που πηδά eco-Mode™
• 116 μA που ενεργοποιούν το ήρεμο ρεύμα
• 1.3 ρεύμα κλεισίματος μA
• 100-kHz στη συχνότητα μετατροπής 2,5-MHZ
• Συγχρονίζει στο εξωτερικό ρολόι
• Διευθετήσιμη αργή έναρξη/αλληλοuχία
• Καλή παραγωγή UV και δύναμης Ov
• Διευθετήσιμη τάση και υστέρηση UVLO
• 0,8-β εσωτερική αναφορά τάσης
• MSOP10 συσκευασία με PowerPAD™
• Υποστηριγμένος από το εργαλείο λογισμικού SwitcherPro™ (το http://focus.ti.com/docs/toolsw/folders/print/switch το erpro.html)
Εφαρμογές TPS54040DGQ
• 12-β και βιομηχανικά και εμπορικά χαμηλής ισχύος συστήματα 24-β
• Aftermarket αυτόματα εξαρτήματα: Βίντεο, ΠΣΤ, ψυχαγωγία
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS54040DGQ
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ επηρεασθείσα |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
