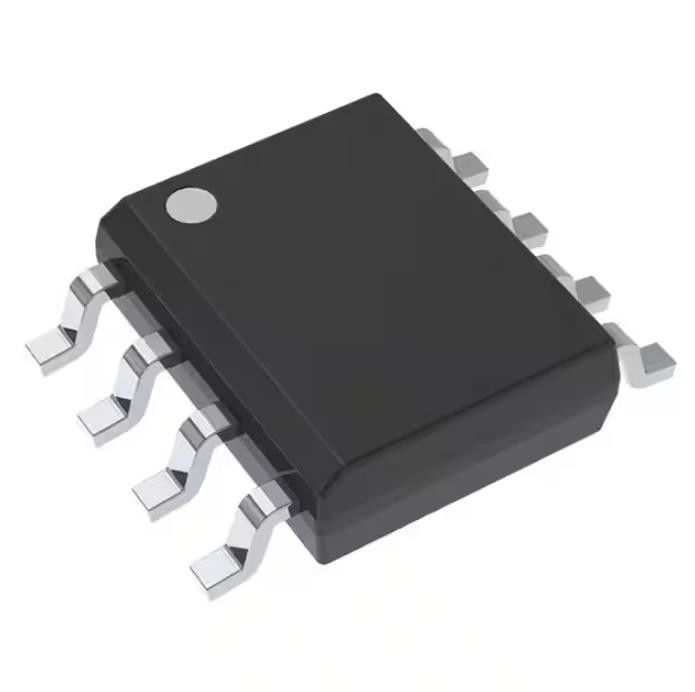

TLC3702MDRG4 συγκριτής 2 GEN Pur 8soic ολοκληρωμένου κυκλώματος γενικού σκοπού CMOS
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TLC3702MDRG4 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | LinCMOS™ |
|---|---|---|---|
| Συσκευασία: | Ταινία & εξέλικτρο (TR) | Θέση προϊόντων: | Διακομμένος στο digi-κλειδί |
| Τύπος: | Γενικός σκοπός | Αριθμός στοιχείων: | 2 |
| Τύπος παραγωγής: | CMOS, αντιφατικό, TTL | Τάση - ανεφοδιασμός, ενιαίος/διπλός (±): | 4V ~ 16V |
| Υψηλό φως: | TLC3702MDRG4,Συγκριτής ολοκληρωμένου κυκλώματος γενικού σκοπού CMOS,Συγκριτής 2 GEN Pur ολοκληρωμένου κυκλώματος |
||
Περιγραφή προϊόντων
TLC3702MDRG4 Emmc Memory Chip Ic Comparator 2 Gen Pur 8soic
Συγκριτικός CMOS γενικής χρήσης, Push-Pull, TTL 8-SOIC
Προδιαγραφές τουTLC3702MDR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Γραμμικός | |
| Συγκριτές | |
| Mfr | Texas Instruments |
| Σειρά | LinCMOS™ |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Διακόπηκε στο Digi-Key |
| Τύπος | Γενικού σκοπού |
| Αριθμός Στοιχείων | 2 |
| Τύπος εξόδου | CMOS, Push-Pull, TTL |
| Τάση - Τροφοδοσία, Μονή/Διπλή (±) | 4V ~ 16V |
| Τάση - Μετατόπιση εισόδου (Μέγ.) | 5mV @ 10V |
| Τρέχον - Πόλωση εισόδου (Μέγ.) | 5pA @ 5V |
| Τρέχον - Έξοδος (Τύπος) | 20 mA |
| Τρέχον - Σε ηρεμία (Μέγ.) | 90 μΑ |
| CMRR, PSRR (Τύπος) | 84dB CMRR |
| Καθυστέρηση διάδοσης (Μέγ.) | 4,5 μs |
| Υστέρηση | - |
| Θερμοκρασία λειτουργίας | -55°C ~ 125°C |
| Πακέτο / Θήκη | 8-SOIC (0,154", πλάτος 3,90 mm) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο συσκευής προμηθευτή | 8-SOIC |
| Βασικός αριθμός προϊόντος | TLC3702 |
Χαρακτηριστικά τουTLC3702MDR
• Push-Pull CMOS Output Drives Capacitive
Φορτία χωρίς αντίσταση έλξης,
IO = ± 8 mA
• Πολύ χαμηλή ισχύς...100 μW Τύπος στα 5 V
• Γρήγορος χρόνος απόκρισης ...tPLH = 2,7 μs Τυπ
• Με Overdrive 5-mV
• Λειτουργία Ενιαίας Παροχής ...3 V έως 16 V TLC3702M...4 V έως 16 V
• Προστασία ESD On-Chip
Εφαρμογές τουTLC3702MDR
Το TLC3702 αποτελείται από δύο ανεξάρτητους συγκριτές τάσης μικροτροφοδοσίας σχεδιασμένους να λειτουργούν από μία μόνο παροχή και να είναι συμβατοί με τα σύγχρονα λογικά συστήματα HCMOS.Είναι λειτουργικά παρόμοια με το LM339 αλλά χρησιμοποιούν το ένα εικοστό της ισχύος για παρόμοιους χρόνους απόκρισης.Η βαθμίδα εξόδου push-pull CMOS οδηγεί χωρητικά φορτία απευθείας χωρίς αντίσταση έλξης που καταναλώνει ενέργεια για να επιτευχθεί ο δηλωμένος χρόνος απόκρισης.Η εξάλειψη της αντίστασης έλξης όχι μόνο μειώνει τη διαρροή ισχύος, αλλά εξοικονομεί επίσης χώρο στην πλακέτα και κόστος εξαρτημάτων.Το στάδιο εξόδου είναι επίσης πλήρως συμβατό με τις απαιτήσεις TTL.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTLC3702MDR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
