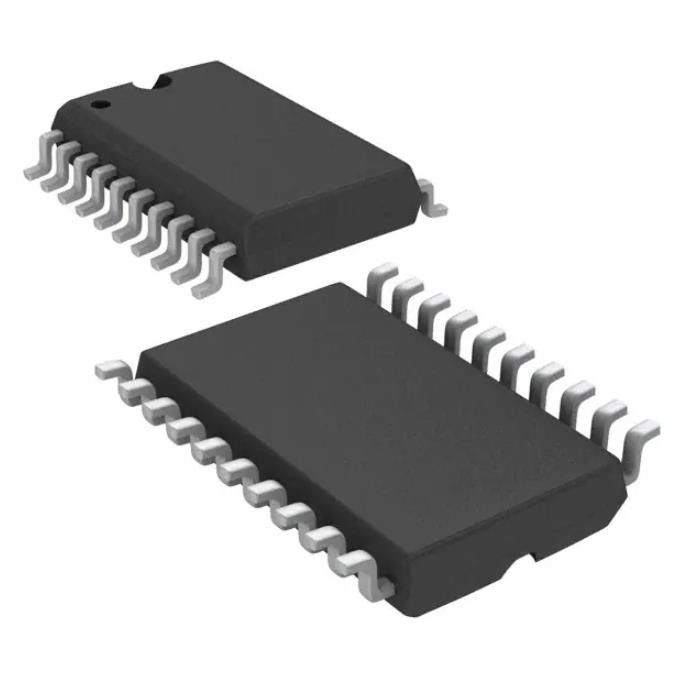

TLC1543QDWR ανάλογο 10 μπιτ στον ψηφιακό μετατροπέα 11 που εισάγεται 1 SAR 20 SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TLC1543QDWR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Αριθμός κομματιών: | 10 |
|---|---|---|---|
| Ποσοστό δειγματοληψίας (ανά δευτερόλεπτο): | 38k | Αριθμός εισαγωγών: | 11 |
| Τύπος εισαγωγής: | Ενιαίος που τελειώνουν | Διεπαφή στοιχείων: | SPI |
| Διαμόρφωση: | Mux-s/h-ΠΑΧ | Αναλογία - ΝΑΥΤΙΛΙΑ ΚΑΙ ΧΕΙΡΙΣΜΟΣ: ΠΑΧ: | 1:01 |
| Υψηλό φως: | TLC1543QDWR,ανάλογο 10 μπιτ στον ψηφιακό μετατροπέα,ανάλογο 20 SOIC στον ψηφιακό μετατροπέα |
||
Περιγραφή προϊόντων
TLC1543QDWR Emmc Memory Chip Ic Adc 10bit Sar 20soic 296-42694-1-ND
Μετατροπέας αναλογικού σε ψηφιακό 10 bit 11 Είσοδος 1 SAR 20-SOIC
Προδιαγραφές τουTLC1543QDWR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Απόκτηση δεδομένων | |
| Μετατροπείς αναλογικού σε ψηφιακό (ADC) | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Αριθμός Bit | 10 |
| Ρυθμός δειγματοληψίας (ανά δευτερόλεπτο) | 38 χιλ |
| Αριθμός εισροών | 11 |
| Τύπος εισόδου | Single Ended |
| Διεπαφή δεδομένων | SPI |
| Διαμόρφωση | MUX-S/H-ADC |
| Αναλογία - S/H:ADC | 1:01 |
| Αριθμός μετατροπέων A/D | 1 |
| Αρχιτεκτονική | SAR |
| Τύπος αναφοράς | Εξωτερικός |
| Τάση - Τροφοδοσία, Αναλογική | 5V |
| Τάση - Τροφοδοσία, Ψηφ | 5V |
| Χαρακτηριστικά | Επιλέξιμη διεύθυνση |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Πακέτο / Θήκη | 20-SOIC (0,295", 7,50 mm Πλάτος) |
| Πακέτο συσκευής προμηθευτή | 20-SOIC |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Βασικός αριθμός προϊόντος | TLC1543 |
Χαρακτηριστικά τουTLC1543QDWR
• Μετατροπέας A/D ανάλυσης 10 bit
• 11 Κανάλια Αναλογικής Εισόδου
• Τρεις ενσωματωμένες λειτουργίες αυτοελέγχου
• Εγγενής συνάρτηση Sample-and-Hold
• Συνολικό μη προσαρμοσμένο σφάλμα: ±1LSB Μέγ
• Ρολόι συστήματος στο Chip
• Έξοδος τέλους μετατροπής (EOC).
• Τερματικό Συμβατό με TLC542
• Τεχνολογία CMOS
Εφαρμογές τουTLC1543IDWR
Οι TLC1542C, TLC1542I, TLC1542M, TLC1542Q, TLC1543C, TLC1543I και TLC1543Q είναι μετατροπείς CMOS 10-bit διαδοχικής προσέγγισης αναλογικού σε ψηφιακό.Αυτές οι συσκευές έχουν τρεις εισόδους και μια έξοδο 3 καταστάσεων [επιλογή chip (CS), ρολόι εισόδου-εξόδου (I/O CLOCK), είσοδο διεύθυνσης (ADDRESS) και έξοδο δεδομένων (DATA OUT)] που παρέχουν απευθείας 4-wire διασύνδεση με τη σειριακή θύρα ενός κεντρικού επεξεργαστή.Αυτές οι συσκευές επιτρέπουν δεδομένα υψηλής ταχύτητας
μεταφορές από τον οικοδεσπότη.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTLC1543QDWR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
