Οκτάμπιτη 8kb τσιπ μνήμης STM8S103F3P6TR Emmc λάμψη 20tssop ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM8S103F3P6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός του I/O: | 16 | Μέγεθος μνήμης προγράμματος: | 8KB (8K x 8) |
|---|---|---|---|
| Τύπος μνήμης προγράμματος: | ΛΑΜΨΗ | Μέγεθος EEPROM: | 640 X 8 |
| Μέγεθος RAM: | 1K Χ 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 2.95V ~ 5.5V |
| Τύπος ταλαντωτών: | A/D 5x10b | Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) |
Περιγραφή προϊόντων

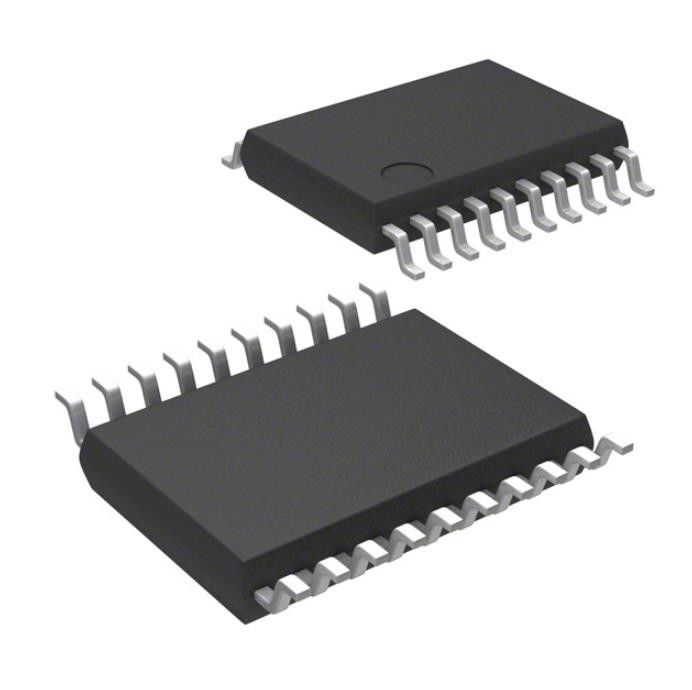

STM8S103F3P6TR Τσιπ μνήμης Emmc Ic Mcu 8bit 8kb Flash 20tssop
STM8 STM8S Μικροελεγκτής IC 8-bit 16MHz 8KB (8K x 8) FLASH 20-TSSOP
Προδιαγραφές τουSTM8S103F3P6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM8S |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | STM8 |
| Μέγεθος πυρήνα | 8-bit |
| Ταχύτητα | 16MHz |
| Συνδεσιμότητα | I²C, IrDA, LINbus, SPI, UART/USART |
| Περιφερειακά | Brown-out Detect/Reset, POR, PWM, WDT |
| Αριθμός I/O | 16 |
| Μέγεθος μνήμης προγράμματος | 8KB (8K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 640 x 8 |
| Μέγεθος RAM | 1 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 2,95V ~ 5,5V |
| Μετατροπείς δεδομένων | A/D 5x10b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 20-TSSOP (0,173", 4,40 mm Πλάτος) |
| Πακέτο συσκευής προμηθευτή | 20-ΤΣΣΟΠ |
| Βασικός αριθμός προϊόντος | STM8 |
Χαρακτηριστικά τουSTM8S103F3P6TR
Πυρήνας
• Προηγμένος πυρήνας STM8 16 MHz με αρχιτεκτονική Harvard και αγωγό 3 σταδίων
• Εκτεταμένο σετ εντολών
Αναμνήσεις
• Μνήμη προγράμματος: 8 Kbyte Flash;δεδομένα
διατήρηση 20 χρόνια στους 55 °C μετά από 10 kcycle
• Μνήμη δεδομένων: 640 byte αληθινά δεδομένα EEPROM.αντοχής 300kcycle
• RAM: 1 Kbyte Ρολόι, επαναφορά και διαχείριση ανεφοδιασμού
• Τάση λειτουργίας 2,95 έως 5,5 V
• Ευέλικτο χειριστήριο ρολογιού, 4 κύριες πηγές ρολογιού
– Ταλαντωτής κρυστάλλου αντηχείου χαμηλής ισχύος
– Είσοδος εξωτερικού ρολογιού
– Εσωτερικό, με δυνατότητα περικοπής από το χρήστη 16 MHz RC
– Εσωτερική χαμηλής ισχύος 128 kHz RC
• Σύστημα ασφαλείας ρολογιού με οθόνη ρολογιού
• Διαχείριση ενέργειας:
– Λειτουργίες χαμηλής κατανάλωσης (αναμονή, ενεργή διακοπή, διακοπή)
– Απενεργοποιήστε τα περιφερειακά ρολόγια ξεχωριστά
• Μόνιμα ενεργό, χαμηλής κατανάλωσης τροφοδοσία και επαναφορά απενεργοποίησης
Διακοπή διαχείρισης
• Ένθετος ελεγκτής διακοπής με 32 διακοπές
• Έως 27 εξωτερικές διακοπές σε 6 διανύσματα
Χρονοδιακόπτες
• Προηγμένος χρονοδιακόπτης ελέγχου: 16-bit, 4 κανάλια CAPCOM, 3 συμπληρωματικές έξοδοι, εισαγωγή νεκρού χρόνου και ευέλικτος συγχρονισμός
Εφαρμογές τουSTM8S103F3P6TR
• Προκλιμάκωση ρολογιού: για να επιτευχθεί ο καλύτερος συμβιβασμός μεταξύ της ταχύτητας και της κατανάλωσης ρεύματος, η συχνότητα ρολογιού προς την CPU και τα περιφερειακά μπορεί να ρυθμιστεί από έναν προγραμματιζόμενο προκλιμακωτή.
• Ασφαλής εναλλαγή ρολογιού: οι πηγές ρολογιού μπορούν να αλλαχθούν με ασφάλεια στη λειτουργία flyin run μέσω ενός καταχωρητή διαμόρφωσης.Το σήμα ρολογιού δεν αλλάζει μέχρι να είναι έτοιμη η νέα πηγή ρολογιού.Ο σχεδιασμός εγγυάται εναλλαγή χωρίς σφάλματα.
• Διαχείριση ρολογιού: για μείωση της κατανάλωσης ενέργειας
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSTM8S103F3P6TR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
