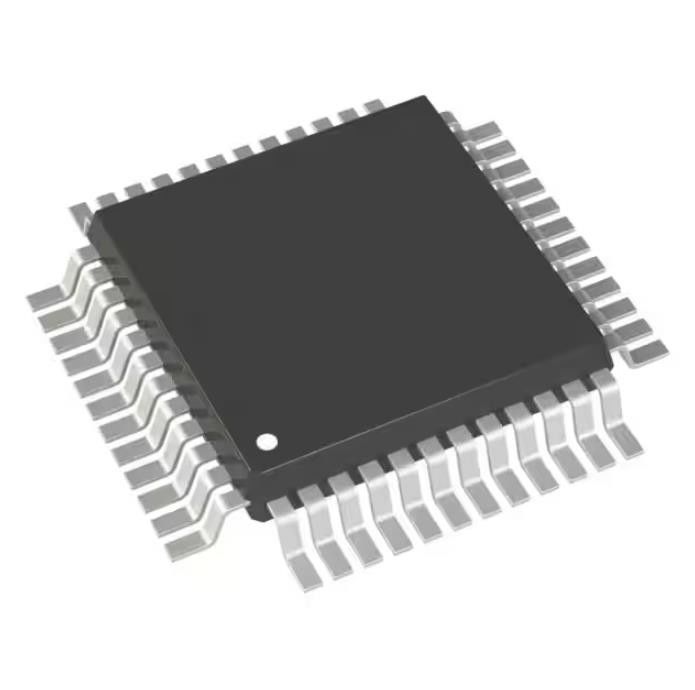

STM8L151K4T6TR Τσιπ μνήμης Emmc Ic Mcu 8bit 16kb Flash 32lqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM8L151K4T6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | STM8 | Μέγεθος πυρήνων: | οκτάμπιτος |
| Ταχύτητα: | 16MHz | Συνδετικότητα: | Ι ² Γ, IrDA, SPI, UART/USART |
| Περιφερειακές μονάδες: | Brown-out ανιχνεύει/επαναρυθμισμένος, DMA, IR, POR, PWM, WDT | Αριθμός του I/O: | 30 |
Περιγραφή προϊόντων
STM8L151K4T6TR Τσιπ μνήμης Emmc Ic Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite IC μικροελεγκτή 8-bit 16MHz 16KB (16K x 8) FLASH 32-LQFP (7x7)
Προδιαγραφές τουSTM8L151K4T6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM8L EnergyLite |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | STM8 |
| Μέγεθος πυρήνα | 8-bit |
| Ταχύτητα | 16MHz |
| Συνδεσιμότητα | I²C, IrDA, SPI, UART/USART |
| Περιφερειακά | Brown-out Detect/Reset, DMA, IR, POR, PWM, WDT |
| Αριθμός I/O | 30 |
| Μέγεθος μνήμης προγράμματος | 16KB (16K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 1 Χ 8 |
| Μέγεθος RAM | 2K x 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 1,8V ~ 3,6V |
| Μετατροπείς δεδομένων | A/D 22x12b;D/A 1x12b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 32-LQFP |
| Πακέτο συσκευής προμηθευτή | 32-LQFP (7x7) |
| Βασικός αριθμός προϊόντος | STM8 |
Χαρακτηριστικά τουSTM8L151K4T6TR
• Συνθήκες λειτουργίας
– Εύρος τροφοδοσίας λειτουργίας 1,8 V έως 3,6 V (μέχρι 1,65 V κατά την απενεργοποίηση)
– Θερμ.εύρος: - 40 °C έως 85, 105 ή 125 °C
• Χαρακτηριστικά χαμηλής ισχύος
– 5 λειτουργίες χαμηλής κατανάλωσης: Αναμονή, Χαμηλή ισχύς λειτουργίας (5,1 μA), Αναμονή χαμηλής ισχύος (3 μA), Ενεργή διακοπή με πλήρες RTC (1,3 μΑ), Παύση (350 nA)
– Κατανάλωση: 195 µA/MHz + 440 µA
– Εξαιρετικά χαμηλή διαρροή ανά I/0: 50 nA
– Γρήγορη αφύπνιση από το Halt: 4,7 µs
• Προηγμένος πυρήνας STM8
– Αρχιτεκτονική του Χάρβαρντ και αγωγός 3 σταδίων
– Μέγιστη συχνότητα.16 MHz, 16 CISC MIPS κορυφή
– Έως 40 εξωτερικές πηγές διακοπής
• Επαναφορά και διαχείριση προμήθειας
– Χαμηλή ισχύς, εξαιρετικά ασφαλής επαναφορά BOR με
5 επιλέξιμα όρια
– POR/PDR εξαιρετικά χαμηλής κατανάλωσης
– Προγραμματιζόμενος ανιχνευτής τάσης (PVD)
• Διαχείριση ρολογιού
– Ταλαντωτής κρυστάλλων 1 έως 16 MHz
– Ταλαντωτής κρυστάλλων 32 kHz
– Εσωτερικό RC 16 MHz εργοστασιακά διακοσμημένο
– Εσωτερική RC χαμηλής κατανάλωσης 38 kHz
– Σύστημα ασφαλείας ρολογιού
• RTC χαμηλής ισχύος
– Ημερολόγιο BCD με διακοπή συναγερμού
– Αυτόματη αφύπνιση από το σταμάτημα με περιοδική διακοπή
• LCD: έως 4x28 τμήματα με μετατροπέα αναβάθμισης
• Αναμνήσεις
– Έως 32 Kbyte μνήμης προγράμματος Flash και 1 Kbyte δεδομένων EEPROM με ECC, RWW
– Ευέλικτες λειτουργίες προστασίας εγγραφής και ανάγνωσης
– Έως 2 Kbyte RAM
• DMA
– 4 κανάλιαυποστηριζόμενα περιφερειακά: ADC, DAC, SPI, I2C, USART, χρονοδιακόπτες
Εφαρμογές τουSTM8L151K4T6TR
• Αρχιτεκτονική του Χάρβαρντ
• Αγωγός 3 σταδίων
• Δίαυλος μνήμης προγράμματος πλάτους 32 bit - ένας κύκλος ανακτά τις περισσότερες οδηγίες
• Καταχωρητές ευρετηρίου X και Y 16-bit - που ενεργοποιούν τις καταστάσεις διευθυνσιοδότησης με ευρετήριο με ή χωρίς χειρισμούς δεδομένων τύπου μετατόπισης και ανάγνωσης-τροποποίησης-εγγραφής
• Συσσωρευτής 8-bit
• Μετρητής προγράμματος 24-bit - Γραμμικός χώρος μνήμης 16 Mbyte
• Δείκτης στοίβας 16 bit - πρόσβαση σε στοίβα επιπέδου 64 Kbyte
• Καταχωρητής κωδικού κατάστασης 8 bit - 7 σημαίες συνθήκης για το αποτέλεσμα της τελευταίας εντολής
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSTM8L151K4T6TR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
