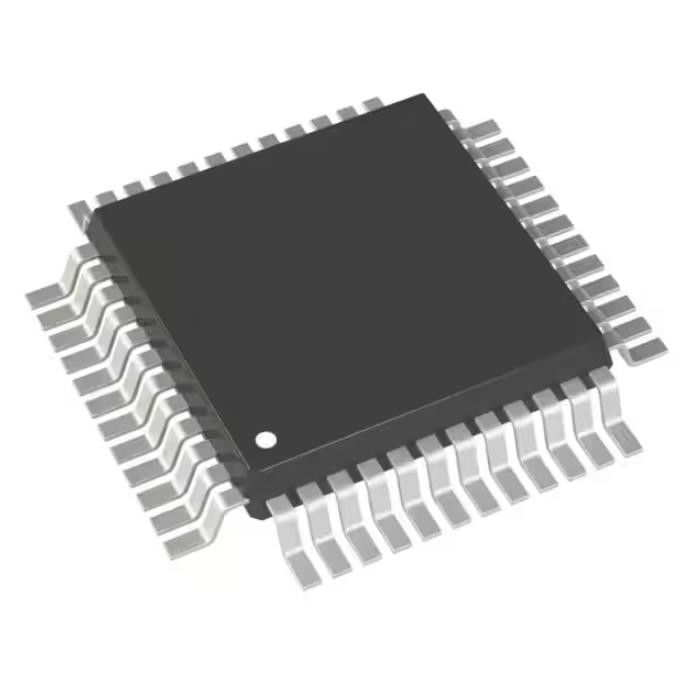

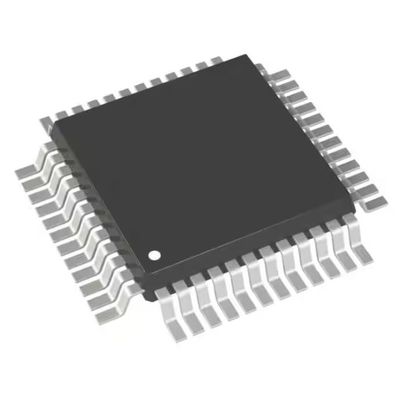

Οκτάμπιτη 64kb τσιπ μνήμης STM8AF6286TAX Emmc λάμψη 32lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM8AF6286TAX |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά: | STM8A | Συσκευασία: | Ταινία & εξέλικτρο (TR) |
|---|---|---|---|
| Θέση προϊόντων: | Ξεπερασμένος | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων: | STM8A | Μέγεθος πυρήνων: | οκτάμπιτος |
| Συνδετικότητα: | 24MHz | Σειρά STM8A συσκευασία Θέση προϊόντων ταινιών & εξελίκτρων (TR) Ξεπερασμένος digi-βασικός προγραμματ: | Ι ² Γ, LINbus, SPI, UART/USART |
Περιγραφή προϊόντων
Οκτάμπιτη 64kb τσιπ μνήμης STM8AF6286TAX Emmc λάμψη 32lqfp ολοκληρωμένου κυκλώματος Mcu
Οκτάμπιτη 24MHz 64KB μικροελεγκτών STM8A STM8A (64K Χ 8) ΛΆΜΨΗ 32-LQFP ολοκληρωμένου κυκλώματος (7x7)
Προδιαγραφές STM8AF6286TAX
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM8A |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ξεπερασμένος |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | STM8A |
| Μέγεθος πυρήνων | οκτάμπιτος |
| Ταχύτητα | 24MHz |
| Συνδετικότητα | Ι ² Γ, LINbus, SPI, UART/USART |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του I/O | 25 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 2K Χ 8 |
| Μέγεθος RAM | 6K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 3V ~ 5.5V |
| Μετατροπείς στοιχείων | A/D 7x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 32-LQFP |
| Συσκευασία συσκευών προμηθευτών | 32-LQFP (7x7) |
| Αριθμός προϊόντων βάσεων | STM8 |
Χαρακτηριστικά γνωρίσματα STM8AF6286TAX
• AEC-Q10x κατάλληλος
• Πυρήνας
– Max fCPU: 24 MHZ
– Προηγμένος πυρήνας STM8A με τη σωλήνωση αρχιτεκτονικής του Χάρβαρντ και 3 σταδίων
– Μέσος όρος 1,6 κύκλοι/οδηγία με συνέπεια 10 MIPS σε 16 MHZ fCPU για τη συγκριτική μέτρηση επιδόσεων βιομηχανικά τυποποιημένων
• Μνήμες
– Μνήμη προγράμματος: πρόγραμμα λάμψης 32 έως 128 kbyte διατήρηση στοιχείων 20 έτη σε 55 °C
– Μνήμη στοιχείων: μέχρι αληθινά στοιχεία EEPROM 2 kbyte αντοχή 300 kcycle
– RAM: 6 kbyte
• Διαχείριση ρολογιών
– Χαμηλής ισχύος ταλαντωτής αντηχείων κρυστάλλου με την εξωτερική εισαγωγή ρολογιών
– Εσωτερικά, χρήστης-trimmable 16 MHZ RC και χαμηλής ισχύος 128 ταλαντωτές kHz RC
– Σύστημα ασφαλείας ρολογιών με το όργανο ελέγχου ρολογιών
• Διαχείριση αναστοιχειοθέτησης και ανεφοδιασμού
– Περιμένετε/χαμηλής ισχύος τρόποι αυτόματος-wakeup/στάσης με που καθορίζεται από το χρήστη gating ρολογιών
– Μικρή κατανάλωση δύναμη-επάνω και powerdown επαναρυθμισμένος
• Διακόψτε τη διαχείριση
– Τοποθετημένος διακόψτε τον ελεγκτή με 32 διανύσματα
– Μέχρι 37 εξωτερικά διακόπτουν σε 5 διανύσματα
• Χρονόμετρα
– 2 δεκαεξάμπιτα χρονόμετρα γενικού σκοπού με μέχρι 3 CAPCOM διοχετεύουν κάθε ενός (ολοκληρωμένο κύκλωμα, OC, PWM)
– Προηγμένο χρονόμετρο ελέγχου: δεκαεξάμπιτος, 4 κανάλια CAPCOM, 3 συμπληρωματικά αποτελέσματα, deadtime εισαγωγή και εύκαμπτος συγχρονισμός
– οκτάμπιτο βασικό χρονόμετρο του AR με το οκτάμπιτο prescaler
– Χρονόμετρο αυτόματος-wakeup
– Παράθυρο και ανεξάρτητα χρονόμετρα φυλάκων
• I/Os
– Μέχρι 68 καρφίτσες χρηστών (11 υψηλός νεροχύτης I/Os)
Εφαρμογές STM8AF6286TAX
• Η μνήμη οργανώνεται στους φραγμούς 128 ψηφιολέξεων κάθε ένας
• Διαβάστε την κοκκοποίηση: 1 λέξη = 4 ψηφιολέξεις
• Γράψτε/σβήστε την κοκκοποίηση: 1 λέξη (4 ψηφιολέξεις) ή 1 φραγμός (128 ψηφιολέξεις) μέσα
• Το γράψιμο, το σβήσιμο, η διαχείριση λέξης και φραγμών είναι αντιμετωπισμένα automaticallyby η διεπαφή μνήμης.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής STM8AF6286TAX
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
