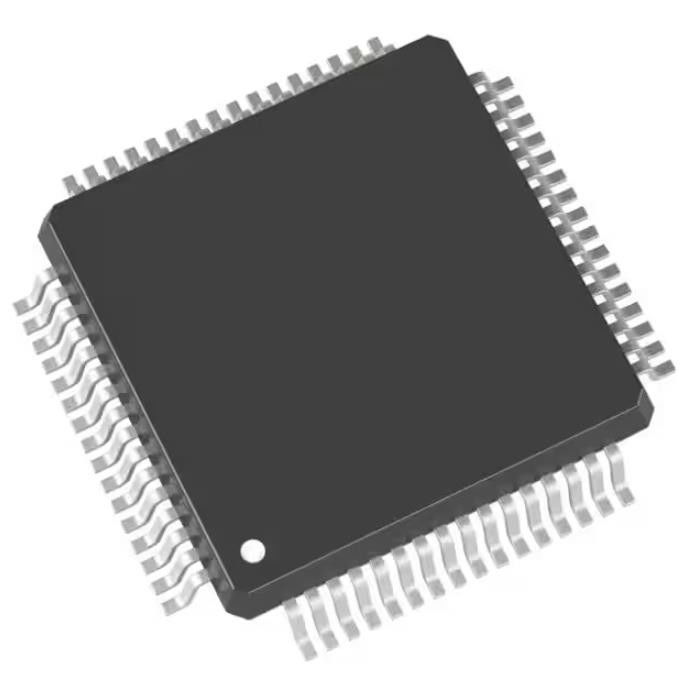

STM32L151R8T6ATR Τσιπ μνήμης Emmc Ic Mcu 32bit 64kb Flash 64lqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32L151R8T6ATR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | STMicroelectronics | Σειρά: | STM32L1 |
|---|---|---|---|
| Συσκευασία: | Ταινία & εξέλικτρο (TR) | Θέση προϊόντων: | Ενεργός |
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | Επεξεργαστής πυρήνων: | ARM® cortex®-μ3 |
| Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας | Ταχύτητα: | 32MHz |
Περιγραφή προϊόντων
STM32L151R8T6ATR Τσιπ μνήμης Emmc Ic Mcu 32bit 64kb Flash 64lqfp
ARM® Cortex®-M3 STM32L1 Μικροελεγκτής IC 32-bit Single-Core 32MHz 64KB (64K x 8) FLASH 64-LQFP (10x10)
Προδιαγραφές τουSTM32L151R8T6ATR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32L1 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | ARM® Cortex®-M3 |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 32 MHz |
| Συνδεσιμότητα | I²C, IrDA, LINbus, SPI, UART/USART, USB |
| Περιφερειακά | Brown-out Detect/Reset, Cap Sense, DMA, I²S, POR, PWM, WDT |
| Αριθμός I/O | 51 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 4K x 8 |
| Μέγεθος RAM | 32 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 1,8V ~ 3,6V |
| Μετατροπείς δεδομένων | A/D 20x12b;D/A 2x12b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 64-LQFP |
| Πακέτο συσκευής προμηθευτή | 64-LQFP (10x10) |
| Βασικός αριθμός προϊόντος | STM32L151 |
Χαρακτηριστικά τουSTM32L151R8T6ATR
• Πλατφόρμα εξαιρετικά χαμηλής κατανάλωσης
– Τροφοδοτικό 1,65 V έως 3,6 V
– -40°C έως 105°C εύρος θερμοκρασίας
– 0,28 µA Λειτουργία αναμονής (3 ακίδες αφύπνισης)
– 1,11 µA Λειτουργία αναμονής + RTC
– 0,44 µA Λειτουργία διακοπής (16 γραμμές αφύπνισης)
– 1,38 µA Λειτουργία διακοπής + RTC
– 10,9 µA Λειτουργία λειτουργίας χαμηλής κατανάλωσης
– Λειτουργία λειτουργίας 185 µA/MHz
– Εξαιρετικά χαμηλή διαρροή I/O 10 nA
– < 8 µs χρόνος αφύπνισης
• Πυρήνας: ARM® Cortex®-M3 CPU 32-bit
– Από 32 kHz έως 32 MHz max
– 1,25 DMIPS/MHz (Dhrystone 2,1)
– Μονάδα προστασίας μνήμης
• Επαναφορά και διαχείριση προμήθειας
– Εξαιρετικά ασφαλές BOR χαμηλής κατανάλωσης (reset) με 5 επιλέξιμα όρια
– POR/PDR εξαιρετικά χαμηλής κατανάλωσης
– Προγραμματιζόμενος ανιχνευτής τάσης (PVD)
• Πηγές ρολογιού
– Ταλαντωτής κρυστάλλων 1 έως 24 MHz
– Ταλαντωτής 32 kHz για RTC με βαθμονόμηση
– Υψηλής ταχύτητας Εσωτερική 16 MHz εργοστασιακά περιμετρημένη RC (+/- 1%)
– Εσωτερική χαμηλής ισχύος 37 kHz RC
– Εσωτερική χαμηλής ισχύος πολλαπλών ταχυτήτων 65 kHz έως 4,2 MHz
– PLL για ρολόι CPU και USB (48 MHz)
• Προγραμματισμένος bootloader
– Υποστήριξη USART
• Αναπτυξιακή υποστήριξη
– Υποστηρίζεται ο εντοπισμός σφαλμάτων σειριακού σύρματος
– Υποστηρίζεται JTAG και ίχνος
• Έως 83 γρήγορες εισόδους/εξόδους (73 ανεκτικές εισόδους/εξόδου 5V), όλες με δυνατότητα χαρτογράφησης σε 16 εξωτερικά διανύσματα διακοπής
• Αναμνήσεις
– Έως 128 Kbyte Μνήμη Flash με ECC
– Έως 32 Kbyte RAM
– Έως 4 Kbyte αληθινού EEPROM με ECC
– Μητρώο αντιγράφων ασφαλείας 80 byte
Εφαρμογές τουSTM32L151R8T6ATR
Το συνεχές εξαιρετικά χαμηλής κατανάλωσης ST έγκειται επίσης στη συμβατότητα χαρακτηριστικών:
• Περισσότερες από 10 συσκευασίες με αριθμό ακίδων από 20 έως 144 καρφίτσες και μέγεθος έως 3 x 3 mm
• Πυκνότητα μνήμης που κυμαίνεται από 4 έως 512 Kbyte
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSTM32L151R8T6ATR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
