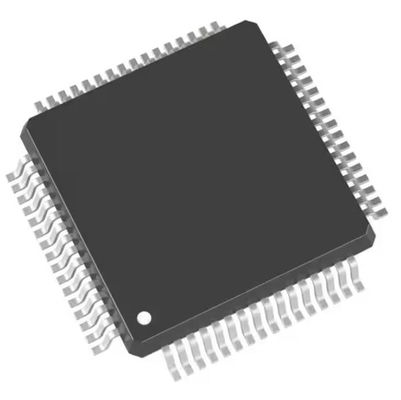

Τριανταδυάμπιτη 64kb τσιπ μνήμης STM32L151R8T6A Emmc λάμψη 64lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32L151R8T6A |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | STMicroelectronics | Σειρά: | STM32L1 |
|---|---|---|---|
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | Θέση προϊόντων: | Ενεργός |
| Επεξεργαστής πυρήνων: | ARM® cortex®-μ3 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 32MHz | Αριθμός του I/O: | 51 |
Περιγραφή προϊόντων
Τριανταδυάμπιτη 64kb τσιπ μνήμης STM32L151R8T6A Emmc λάμψη 64lqfp ολοκληρωμένου κυκλώματος Mcu
Τριανταδυάμπιτη ΛΆΜΨΗ 64-LQFP ενιαίος-πυρήνων 32MHz 64KB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-μ3 STM32L1 (64K Χ 8) (10x10)
Προδιαγραφές STM32L151R8T6A
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32L1 |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | ARM® cortex®-μ3 |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 32MHz |
| Συνδετικότητα | Ι ² Γ, IrDA, LINbus, SPI, UART/USART, USB |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, αίσθηση ΚΑΠ, DMA, Ι ² S, POR, PWM, WDT |
| Αριθμός του I/O | 51 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 4K Χ 8 |
| Μέγεθος RAM | 32K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.8V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 20x12b D/A 2x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 64-LQFP |
| Συσκευασία συσκευών προμηθευτών | 64-LQFP (10x10) |
| Αριθμός προϊόντων βάσεων | STM32L151 |
Χαρακτηριστικά γνωρίσματα STM32L151R8T6A
• Πλατφόρμα εξαιρετικά-χαμηλός-δύναμης
– 1,65 Β στην παροχή ηλεκτρικού ρεύματος 3,6 Β
– -40°C στη σειρά θερμοκρασίας 105°C
– 0,28 εφεδρικός τρόπος µA (3 wakeup καρφίτσες)
– εφεδρικοί τρόπος 1,11 µA + RTC
– 0,44 τρόπος στάσεων µA (16 wakeup γραμμές)
– τρόπος στάσεων 1,38 µA + RTC
– χαμηλής ισχύος τρόπος τρεξίματος 10,9 µA
– τρόπος τρεξίματος 185 µA/MHz
– υπερβολικά χαμηλή I/O διαρροή NA 10
– < 8="">
• Πυρήνας: ARM® cortex®-μ3 τριανταδυάμπιτη ΚΜΕ
– Από το kHz 32 μέχρι 32 MHZ ανώτατο
– 1,25 DMIPS/MHz (Dhrystone 2,1)
– Μονάδα προστασίας μνήμης
• Διαχείριση αναστοιχειοθέτησης και ανεφοδιασμού
– Εξαιρετικά-ασφαλές, χαμηλής ισχύος BOR (brownout που επαναρυθμίζεται) με 5 επιλέξιμα κατώτατα όρια
– Εξαιρετικά-χαμηλός-δύναμη POR/PDR
– Προγραμματίσημος ανιχνευτής τάσης (PVD)
• Πηγές ρολογιών
– ταλαντωτής κρυστάλλου 1 έως 24 MHZ
– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση
– Η υψηλή ταχύτητα εσωτερικά 16 MHZ RC (+/- 1%)
– Εσωτερικό χαμηλής ισχύος 37 kHz RC
– Εσωτερικό πολλαπλών ταχυτήτων χαμηλής ισχύος kHz 65 σε 4,2 MHZ
– PLL για το ρολόι ΚΜΕ και USB (48 MHZ)
• Προγραμματισμένο εκ των πρότερων bootloader
– USART που υποστηρίζεται
• Υποστήριξη ανάπτυξης
– Το τμηματικό καλώδιο διορθώνει υποστηριγμένος
– JTAG και ίχνος που υποστηρίζονται
• Μέχρι 83 γρήγορα I/Os (73 I/Os 5V ανεκτικά), όλα mappable σε 16 εξωτερικά διακόπτουν τα διανύσματα
• Μνήμες
– Μέχρι αστραπιαία σκέψη 128 kbyte με ECC
– Μέχρι RAM 32 kbyte
– Μέχρι 4 kbyte αληθινού EEPROM με ECC
– εφεδρικός κατάλογος 80 ψηφιολέξεων
Εφαρμογές STM32L151R8T6A
• Στη σειρά 1 (σειρά VDD που περιορίζεται στα 1.71-3.6 Β), τα τρεξίματα ΚΜΕ σε μέχρι 32 MHZ (αναφερθείτε στον πίνακα 18 για την κατανάλωση).
• Στη σειρά 2 (πλήρης σειρά VDD), τα τρεξίματα ΚΜΕ σε μέχρι 16 MHZ (αναφερθείτε στον πίνακα 18 για την κατανάλωση)
• Στη σειρά 3 (πλήρης σειρά VDD), τα τρεξίματα ΚΜΕ σε μέχρι 4 MHZ (που παράγονται μόνο με την πολλαπλών ταχυτήτων εσωτερική πηγή ρολογιών ταλαντωτών RC). Αναφέρετε στον πίνακα 18 το forconsumption.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής STM32L151R8T6A
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
