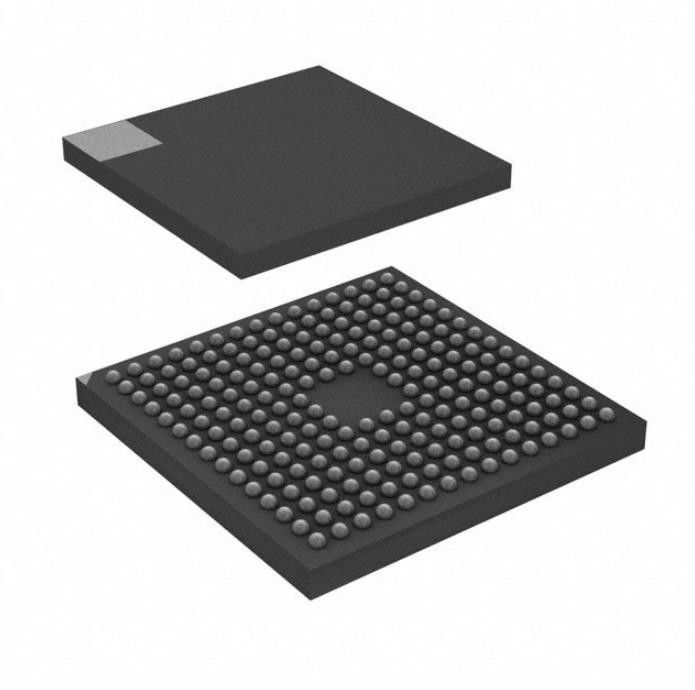

STM32F429NIH6 Emmc Memory Chip Ic Mcu 32bit 2mb Flash 216tfbga
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F429NIH6 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά: | STM32F4 | Συσκευασία: | Δίσκος |
|---|---|---|---|
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων: | ARM® cortex®-M4 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 180MHz | Αριθμός του I/O: | 168 |
Περιγραφή προϊόντων
STM32F429NIH6 Emmc Memory Chip Ic Mcu 32bit 2mb Flash 216tfbga
ARM® Cortex®-M4 STM32F4 Μικροελεγκτής IC 32-bit Single-Core 180MHz 2MB (2M x 8) FLASH 216-TFBGA (13x13)
Προδιαγραφές τουSTM32F429NIH6
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F4 |
| Πακέτο | Δίσκος - σχάρα |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | ARM® Cortex®-M4 |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 180 MHz |
| Συνδεσιμότητα | CANbus, EBI/EMI, Ethernet, I²C, IrDA, LINbus, SPI, UART/USART, USB OTG |
| Περιφερειακά | Brown-out Detect/Reset, DMA, I²S, LCD, POR, PWM, WDT |
| Αριθμός I/O | 168 |
| Μέγεθος μνήμης προγράμματος | 2 MB (2 εκατ. x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 256K x 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 1,8V ~ 3,6V |
| Μετατροπείς δεδομένων | A/D 24x12b;D/A 2x12b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 216-TFBGA |
| Πακέτο συσκευής προμηθευτή | 216-TFBGA (13x13) |
| Βασικός αριθμός προϊόντος | STM32F429 |
Χαρακτηριστικά τουSTM32F429NIH6
• Πυρήνας: Arm® 32-bit Cortex®-M4 CPU με FPU, Προσαρμοστικός επιταχυντής σε πραγματικό χρόνο (ART Accelerator™) που επιτρέπει την εκτέλεση κατάστασης 0-αναμονής από μνήμη Flash, συχνότητα έως 180 MHz, MPU, 225 DMIPS/1,25 DMIPS/ MHz (Dhrystone 2.1) και οδηγίες DSP
• Αναμνήσεις
– Έως 2 MB μνήμης Flash οργανωμένη σε δύο τράπεζες που επιτρέπουν την ανάγνωση και την εγγραφή
– Έως 256+4 KB SRAM, συμπεριλαμβανομένων 64 KB CCM (συζευγμένη μνήμη) RAM δεδομένων
– Ευέλικτο ελεγκτή εξωτερικής μνήμης με δίαυλο δεδομένων έως και 32 bit: SRAM, PSRAM, SDRAM/LPSDR SDRAM, Compact Flash/NOR/NAND μνήμες
• Παράλληλη διεπαφή LCD, λειτουργίες 8080/6800
• Ελεγκτής LCD-TFT με πλήρως προγραμματιζόμενη ανάλυση (συνολικό πλάτος έως 4096 pixel, συνολικό ύψος έως 2048 γραμμές και ρολόι pixel έως 83 MHz)
• Chrom-ART Accelerator™ για βελτιωμένη
δημιουργία γραφικού περιεχομένου (DMA2D)
• Ρολόι, επαναφορά και διαχείριση προμήθειας
– Τροφοδοσία εφαρμογής 1,7 V έως 3,6 V και I/O
– POR, PDR, PVD και BOR
– Ταλαντωτής κρυστάλλων 4 έως 26 MHz
– Εσωτερικό RC 16 MHz εργοστασιακά διακοσμημένο (ακρίβεια 1%)
– Ταλαντωτής 32 kHz για RTC με βαθμονόμηση
– Εσωτερικό RC 32 kHz με βαθμονόμηση
• Χαμηλή ενέργεια
– Λειτουργίες ύπνου, διακοπής και αναμονής
– Παροχή VBAT για RTC, εφεδρικοί καταχωρητές 20×32 bit + προαιρετική εφεδρική SRAM 4 KB
• 3×12-bit, 2,4 MSPS ADC: έως 24 κανάλια και 7,2 MSPS σε λειτουργία τριπλής παρεμβολής
• Μετατροπείς D/A 2×12 bit
• DMA γενικής χρήσης: Ελεγκτής DMA 16 ροών με FIFO και υποστήριξη ριπής
• Έως 17 χρονόμετρα: έως δώδεκα 16-bit και δύο χρονόμετρα 32-bit έως 180 MHz, το καθένα με έως και 4 IC/OC/PWM ή μετρητή παλμών και τετράγωνη (αυξητική) είσοδο κωδικοποιητή
Εφαρμογές τουSTM32F429NIH6
Ένα πρόσθετο PLL αφιερωμένο στον ήχο και το LCD-TFT χρησιμοποιείται για περιφερειακό SAI1 σε περίπτωση που το PLLI2S έχει προγραμματιστεί να επιτυγχάνει άλλη συχνότητα δειγματοληψίας ήχου (49,152 MHz ή 11,2896 MHz) και η εφαρμογή ήχου απαιτεί και τις δύο συχνότητες δειγματοληψίας ταυτόχρονα.Το PLLSAI χρησιμοποιείται επίσης για τη δημιουργία του ρολογιού LCD-TFT.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSTM32F429NIH6
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
