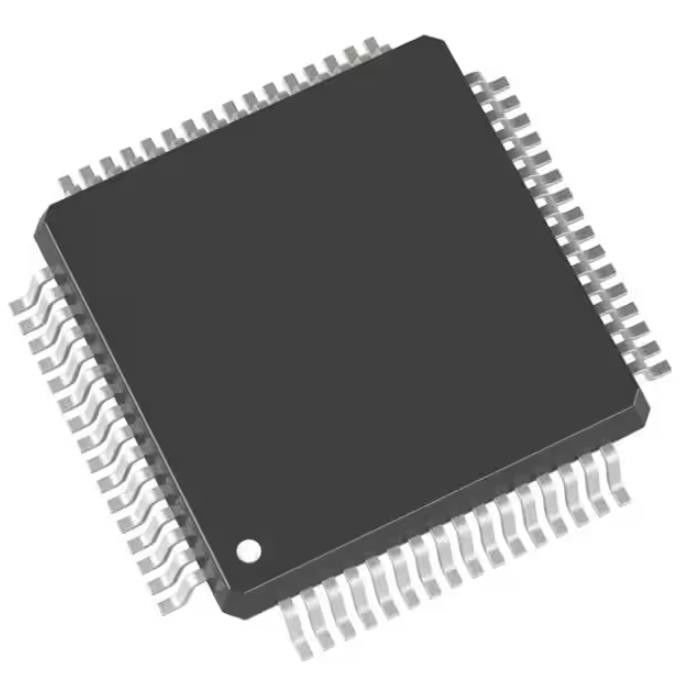

Τριανταδυάμπιτη 384kb τσιπ μνήμης STM32F302RDT6TR Emmc λάμψη 64lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F302RDT6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | ARM® cortex®-M4 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 72MHz | Συνδετικότητα: | CANbus, Ι ² Γ, IrDA, LINbus, SPI, UART/USART, USB |
| Περιφερειακές μονάδες: | DMA, Ι ² S, POR, PWM, WDT | Αριθμός του I/O: | 51 |
Περιγραφή προϊόντων
Τριανταδυάμπιτη 384kb τσιπ μνήμης STM32F302RDT6TR Emmc λάμψη 64lqfp ολοκληρωμένου κυκλώματος Mcu
Τριανταδυάμπιτη ΛΆΜΨΗ 64-LQFP ενιαίος-πυρήνων 72MHz 384KB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-M4 STM32F3 (384K Χ 8) (10x10)
Προδιαγραφές STM32F302RDT6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F3 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | ARM® cortex®-M4 |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 72MHz |
| Συνδετικότητα | CANbus, Ι ² Γ, IrDA, LINbus, SPI, UART/USART, USB |
| Περιφερειακές μονάδες | DMA, Ι ² S, POR, PWM, WDT |
| Αριθμός του I/O | 51 |
| Μέγεθος μνήμης προγράμματος | 384KB (384K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 64K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 16x12b D/A 1x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 64-LQFP |
| Συσκευασία συσκευών προμηθευτών | 64-LQFP (10x10) |
| Αριθμός προϊόντων βάσεων | STM32F302 |
Χαρακτηριστικά γνωρίσματα STM32F302RDT6TR
• Πυρήνας: ARM® cortex®-M4 τριανταδυάμπιτη ΚΜΕ με 72 MHZ FPU, τον πολλαπλασιασμό ενιαίος-κύκλων και το τμήμα HW, την οδηγία DSP και MPU (μονάδα προστασίας μνήμης)
• Λειτουργούντες όροι:
– VDD, σειρά τάσης VDDA: 2.0 Β σε 3,6 Β
• Μνήμες
– Μέχρι 512 kbyte της αστραπιαίας σκέψης
– 64 kbyte SRAM, με τον έλεγχο ισότητας HW που εφαρμόζεται στα πρώτα 32 kbyte.
– Εύκαμπτος ελεγκτής μνήμης (FSMC) για τις στατικές μνήμες, με το τσιπ τέσσερα επίλεκτο
• Μονάδα υπολογισμού κέντρου ανίχνευσης και ελέγχου
• Διαχείριση αναστοιχειοθέτησης και ανεφοδιασμού
– Δύναμη-/δύναμη-κατεβάστε την αναστοιχειοθέτηση (POR/PDR)
– Προγραμματίσημος ανιχνευτής τάσης (PVD)
– Χαμηλής ισχύος τρόποι: Ύπνος, στάση και εφεδρεία
– Ανεφοδιασμός VBAT για RTC και τους εφεδρικούς καταλόγους
• Διαχείριση ρολογιών
– ταλαντωτής κρυστάλλου 4 έως 32 MHZ
– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση
– Εσωτερικά 8 MHZ RC με την επιλογή Χ 16 PLL
– Εσωτερικός ταλαντωτής 40 kHz
• Μέχρι 115 γρήγορα I/Os
– Όλοι mappable σε εξωτερικό διακόπτουν τα διανύσματα
– Αρκετά 5 β-ανεκτικά
• Διασυνδέστε τη μήτρα
• ελεγκτής DMA 12 καναλιών
• Δύο ΠΑΧ 0,20 µs (μέχρι 18 κανάλια) με το επιλέξιμο ψήφισμα των 12/10/8/6 μπιτ, σειρά μετατροπής 0 έως 3,6 Β, χωριστός αναλογικός ανεφοδιασμός από 2,0 έως 3,6 Β
• Ένα κανάλια 12 μπιτ DAC με τον αναλογικό ανεφοδιασμό από 2,4 έως 3,6 Β
Εφαρμογές STM32F302RDT6TR
• SWD, cortex®-M4 με FPU ETM, JTAG
• μοναδική ταυτότητα 96 μπιτ
Περιβαλλοντικές & ταξινομήσεις εξαγωγής STM32F302RDT6TR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
