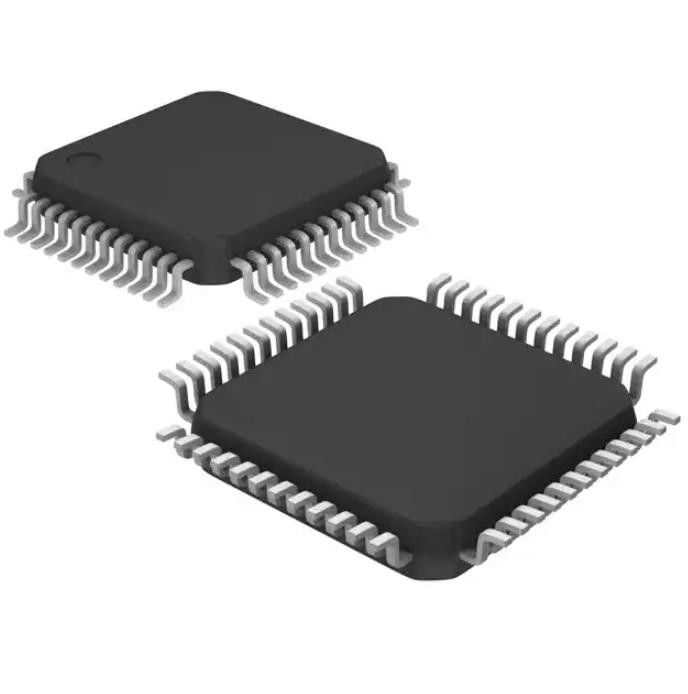

STM32F103C8T6TR Τσιπ μνήμης Emmc Ic Mcu 32bit 64kb Flash 48lqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F103C8T6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | ARM® cortex®-μ3 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 72MHz | Συνδετικότητα: | CANbus, Ι ² Γ, IrDA, LINbus, SPI, UART/USART, USB |
| Περιφερειακές μονάδες: | DMA, έλεγχος PWM, ΠΠΑ, POR, PVD, PWM, Temp αισθητήρας, WDT μηχανών | Αριθμός του I/O: | 37 |
Περιγραφή προϊόντων
Προδιαγραφές τουSTM32F103C8T6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F1 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | ARM® Cortex®-M3 |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 72 MHz |
| Συνδεσιμότητα | CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB |
| Περιφερειακά | DMA, Έλεγχος κινητήρα PWM, PDR, POR, PVD, PWM, Αισθητήρας θερμοκρασίας, WDT |
| Αριθμός I/O | 37 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 20 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 2V ~ 3,6V |
| Μετατροπείς δεδομένων | A/D 10x12b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 48-LQFP |
| Πακέτο συσκευής προμηθευτή | 48-LQFP (7x7) |
| Βασικός αριθμός προϊόντος | STM32F103 |
Χαρακτηριστικά τουSTM32F103C8T6TR
• Πυρήνας CPU Arm® 32-bit Cortex®-M3
– Μέγιστη συχνότητα 72 MHz, απόδοση 1,25 DMIPS / MHz (Dhrystone 2,1) σε κατάσταση αναμονής 0 πρόσβαση στη μνήμη
– Πολλαπλασιασμός ενός κύκλου και διαίρεση υλικού
• Αναμνήσεις
– 64 ή 128 Kbyte μνήμης Flash
– 20 Kbyte SRAM
• Ρολόι, επαναφορά και διαχείριση προμήθειας
– Τροφοδοσία εφαρμογών 2,0 έως 3,6 V και I/O
– POR, PDR και προγραμματιζόμενος ανιχνευτής τάσης (PVD)
– Ταλαντωτής κρυστάλλων 4 έως 16 MHz
– Εσωτερικό RC 8 MHz εργοστασιακά διακοσμημένο
– Εσωτερικό RC 40 kHz
– PLL για ρολόι CPU
– Ταλαντωτής 32 kHz για RTC με βαθμονόμηση
• Χαμηλή ενέργεια
– Λειτουργίες ύπνου, διακοπής και αναμονής
– Παροχή VBAT για RTC και εφεδρικούς καταχωρητές
• 2 x 12-bit, μετατροπείς A/D 1 μs (έως 16 κανάλια)
– Εύρος μετατροπής: 0 έως 3,6 V
– Δυνατότητα διπλού δείγματος και κράτησης
- Αισθητήρας θερμοκρασίας
• DMA
– Ελεγκτής DMA 7 καναλιών
– Υποστηριζόμενα περιφερειακά: χρονόμετρα, ADC, SPI, I2C και USART
• Έως 80 γρήγορες θύρες I/O
– 26/37/51/80 I/Os, όλα με δυνατότητα χαρτογράφησης σε 16 εξωτερικά διανύσματα διακοπής και σχεδόν όλα τα 5 V-tolerant
• Λειτουργία εντοπισμού σφαλμάτων
– Διασυνδέσεις σειριακού εντοπισμού σφαλμάτων καλωδίων (SWD) και JTAG
• Επτά χρονόμετρα
– Τρεις χρονοδιακόπτες 16-bit, το καθένα με έως
4 IC/OC/PWM ή μετρητής παλμών και
τετράγωνη (αυξητική) είσοδος κωδικοποιητή
– Χρονοδιακόπτης PWM ελέγχου κινητήρα 16 bit με παραγωγή νεκρού χρόνου και διακοπή έκτακτης ανάγκης
– Δύο χρονόμετρα φύλακα (ανεξάρτητο και παράθυρο)
– Χρονοδιακόπτης SysTick 24-bit downcounter
• Έως εννέα διεπαφές επικοινωνίας
– Έως δύο διεπαφές I2C (SMBus/PMBus®)
– Έως τρία USART (διεπαφή ISO 7816, LIN, δυνατότητα IrDA, έλεγχος μόντεμ)
– Έως δύο SPI (18 Mbit/s)
– Διεπαφή CAN (2.0B Active)
– Διασύνδεση πλήρους ταχύτητας USB 2.0
• Μονάδα υπολογισμού CRC, μοναδικό αναγνωριστικό 96-bit
• Οι συσκευασίες είναι ECOPACK®
Εφαρμογές τουSTM32F103C8T6TR
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSTM32F103C8T6TR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
