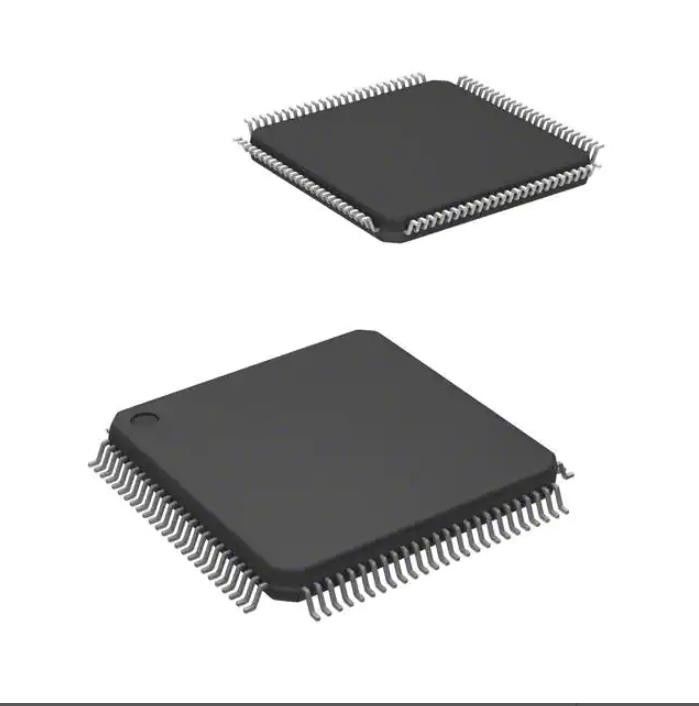

Τριανταδυάμπιτη 128kb τσιπ μνήμης STM32F100VBT6BTR Emmc λάμψη 100lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F100VBT6BTR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | ARM® cortex®-μ3 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 24MHz | Συνδετικότητα: | Ι ² Γ, IrDA, LINbus, SPI, UART/USARTSART |
| Περιφερειακές μονάδες: | DMA, ΠΠΑ, POR, PVD, PWM, Temp αισθητήρας, WDT | Αριθμός του I/O: | 80 |
Περιγραφή προϊόντων
Τριανταδυάμπιτη 128kb τσιπ μνήμης STM32F100VBT6BTR Emmc λάμψη 100lqfp ολοκληρωμένου κυκλώματος Mcu
Τριανταδυάμπιτη ΛΆΜΨΗ 100-LQFP ενιαίος-πυρήνων 24MHz 128KB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-μ3 STM32F1 (128K Χ 8) (14x14)
Προδιαγραφές STM32F100VBT6BTR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F1 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | ARM® cortex®-μ3 |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 24MHz |
| Συνδετικότητα | Ι ² Γ, IrDA, LINbus, SPI, UART/USART |
| Περιφερειακές μονάδες | DMA, ΠΠΑ, POR, PVD, PWM, Temp αισθητήρας, WDT |
| Αριθμός του I/O | 80 |
| Μέγεθος μνήμης προγράμματος | 128KB (128K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 8K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 16x12b D/A 2x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 100-LQFP |
| Συσκευασία συσκευών προμηθευτών | 100-LQFP (14x14) |
| Αριθμός προϊόντων βάσεων | STM32F100 |
Χαρακτηριστικά γνωρίσματα STM32F100VBT6BTR
• Πυρήνας: ARM® τριανταδυάμπιτο cortex®-μ3 ΚΜΕ
– Μέγιστη συχνότητα 24 MHZ, απόδοση 1,25 DMIPS/MHz (Dhrystone 2,1)
– Πολλαπλασιασμός ενιαίος-κύκλων και τμήμα υλικού
• Μνήμες
– 16 έως 128 kbyte της αστραπιαίας σκέψης
– 4 έως 8 kbyte SRAM
• Διαχείριση ρολογιών, αναστοιχειοθέτησης και ανεφοδιασμού
– ανεφοδιασμός εφαρμογής 2,0 έως 3,6 Β και I/Os
– POR, ΠΠΑ και προγραμματίσημος ανιχνευτής τάσης (PVD)
– ταλαντωτής κρυστάλλου 4 -24 MHZ
– Εσωτερικό 8 εργοστάσιο-τακτοποιημένο MHZ RC
– Εσωτερικό 40 kHz RC
– PLL για το ρολόι ΚΜΕ
– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση
• Μικρή δύναμη
– Ύπνος, στάση και εφεδρικοί τρόποι
– Ανεφοδιασμός VBAT για RTC και τους εφεδρικούς καταλόγους
• Διορθώστε τον τρόπο
– Το τμηματικό καλώδιο διορθώνουν (SWD) και οι διεπαφές JTAG
• DMA
– ελεγκτής DMA 7 καναλιών
– Περιφερειακές μονάδες που υποστηρίζονται: χρονόμετρα, ΠΑΧ, SPIs, Ι 2Cs, USARTs και DACs
• 1 × 12 μπιτ, μετατροπέας 1,2 µs A/D (μέχρι 16 κανάλια)
– Σειρά μετατροπής: 0 έως 3,6 Β
– Αισθητήρας θερμοκρασίας
• 2 × 12 μετατροπείς μπιτ D/A
• Μέχρι 80 γρήγοροι I/O λιμένες
– Το 37/51/80 I/Os, όλα mappable σε 16 εξωτερικά διακόπτει τα διανύσματα και σχεδόν και τα 5 β-ανεκτικά
• Μέχρι 12 χρονόμετρα
– Μέχρι τρία δεκαεξάμπιτα χρονόμετρα, κάθε ένα με μέχρι 4 IC/OC/PWM ή μετρητής σφυγμού
– δεκαεξάμπιτος, χρονόμετρο προωθώ-ελέγχου 6 καναλιών: μέχρι 6 κανάλια για την παραγωγή PWM, τη νεκρές χρονική παραγωγή και τη στάση έκτακτης ανάγκης
– Ένα δεκαεξάμπιτο χρονόμετρο, με 2 IC/OC, 1 OCN/PWM, νεκρός-χρονική παραγωγή και στάση έκτακτης ανάγκης
– Δύο δεκαεξάμπιτα χρονόμετρα, κάθε ένα με IC/OC/OCN/PWM, νεκρός-χρονική παραγωγή και στάση έκτακτης ανάγκης
– 2 χρονόμετρα φυλάκων (ανεξάρτητος και παράθυρο)
– Χρονόμετρο SysTick: 24 μπιτ downcounter
– Δύο δεκαεξάμπιτα βασικά χρονόμετρα για να οδηγήσει το DAC
• Μέχρι 8 διεπαφές επικοινωνιών
– Μέχρι δύο διεπαφές I2C (SMBus/PMBus)
– Μέχρι 3 USARTs (διεπαφή ISO 7816, LIN, ικανότητα IrDA, έλεγχος διαποδιαμορφωτών)
– Μέχρι 2 SPIs (12 MBIT/s)
– Διεπαφή ελέγχου καταναλωτικών ηλεκτρονικά (ΕΕΚ)
• Μονάδα υπολογισμού κέντρου ανίχνευσης και ελέγχου, μοναδική ταυτότητα 96 μπιτ
• ECOPACK® συσκευασίες
Εφαρμογές STM32F100VBT6BTR
Ο ρυθμιστής έχει τρεις τρόπους λειτουργίας: κεντρικός αγωγός (ο Κ.), μικρή δύναμη (LPR) και δύναμη κάτω.
• Ο Κ. χρησιμοποιείται στον ονομαστικό τρόπο κανονισμού (τρέξιμο)
• LPR χρησιμοποιείται στον τρόπο στάσεων
• Η δύναμη κάτω χρησιμοποιείται στον εφεδρικό τρόπο: η παραγωγή ρυθμιστών είναι στην υψηλή σύνθετη αντίσταση: τα στοιχεία κυκλώματος πυρήνων τροφοδοτούνται κάτω, προκαλώντας μηά κατανάλωση (αλλά
το περιεχόμενο των καταλόγων και SRAM χάνονται) αυτόν τον ρυθμιστή επιτρέπονται πάντα μετά από την αναστοιχειοθέτηση. Είναι εκτός λειτουργίας μέσα
Εφεδρικός τρόπος, που παρέχει την υψηλή παραγωγή σύνθετης αντίστασης.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής STM32F100VBT6BTR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
