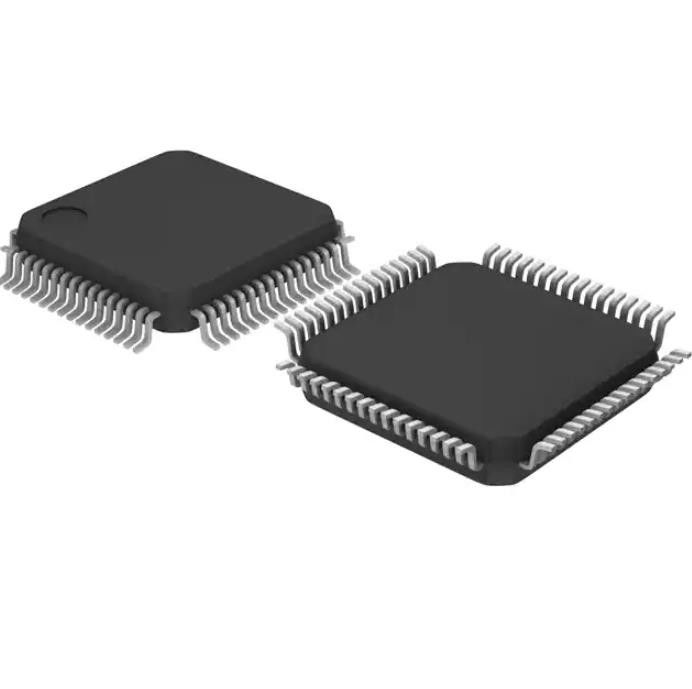

STM32F071RBT6TR Τσιπ μνήμης Emmc Ic Mcu 32bit 128kb Flash 64lqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F071RBT6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | ARM® cortex®-M0 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 48MHz | Συνδετικότητα: | Hdmi-ΕΕΚ, Ι ² Γ, IrDA, LINbus, SPI, UART/USART |
| Περιφερειακές μονάδες: | DMA, Ι ² S, POR, PWM, WDT | Αριθμός του I/O: | 51 |
Περιγραφή προϊόντων
STM32F071RBT6TR Τσιπ μνήμης Emmc Ic Mcu 32bit 128kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 IC μικροελεγκτή 32-bit Single-Core 48MHz 128KB (128K x 8) FLASH 64-LQFP (10x10)
Προδιαγραφές τουSTM32F071RBT6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F0 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | ARM® Cortex®-M0 |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 48 MHz |
| Συνδεσιμότητα | HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART |
| Περιφερειακά | DMA, I²S, POR, PWM, WDT |
| Αριθμός I/O | 51 |
| Μέγεθος μνήμης προγράμματος | 128 KB (128 K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 16 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 1,65V ~ 3,6V |
| Μετατροπείς δεδομένων | A/D 19x12b;D/A 2x12b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 64-LQFP |
| Πακέτο συσκευής προμηθευτή | 64-LQFP (10x10) |
| Βασικός αριθμός προϊόντος | STM32F071 |
Χαρακτηριστικά τουSTM32F071RBT6TR
• Πυρήνας: Arm® 32-bit Cortex®-M0 CPU, συχνότητα έως 48 MHz
• Αναμνήσεις
– 64 έως 128 Kbyte μνήμης Flash
– 16 Kbyte SRAM με ισοτιμία HW
• Μονάδα υπολογισμού CRC
• Επαναφορά και διαχείριση ενέργειας
– Ψηφιακή τροφοδοσία και I/O: VDD = 2,0 V έως 3,6 V
– Αναλογική παροχή: VDDA = VDD έως 3,6 V
– Επιλεγμένα I/Os: VDDIO2 = 1,65 V έως 3,6 V
– Επαναφορά ενεργοποίησης/απενεργοποίησης (POR/PDR)
– Προγραμματιζόμενος ανιχνευτής τάσης (PVD)
– Λειτουργίες χαμηλής ισχύος: Αναστολή, Διακοπή, Αναμονή
– Παροχή VBAT για RTC και εφεδρικούς καταχωρητές
• Διαχείριση ρολογιού
– Ταλαντωτής κρυστάλλων 4 έως 32 MHz
– Ταλαντωτής 32 kHz για RTC με βαθμονόμηση
– Εσωτερικό RC 8 MHz με επιλογή x6 PLL
– Εσωτερικός ταλαντωτής RC 40 kHz
– Εσωτερικός ταλαντωτής 48 MHz με αυτόματη περικοπή βάσει εξωτ.συγχρονισμός
• Έως 87 γρήγορες εισόδους/εξόδους
– Όλα αντιστοιχίζονται σε εξωτερικά διανύσματα διακοπής
– Έως 68 I/Os με δυνατότητα ανοχής 5V και 19 με ανεξάρτητη τροφοδοσία VDDIO2
• Ελεγκτής DMA 7 καναλιών
• Ένα ADC 12-bit, 1,0 µs (έως 16 κανάλια)
– Εύρος μετατροπής: 0 έως 3,6 V
– Ξεχωριστή αναλογική παροχή: 2,4 V έως 3,6 V
• Ένας μετατροπέας D/A 12 bit (με 2 κανάλια)
• 2 γρήγοροι αναλογικοί συγκριτές χαμηλής κατανάλωσης με προγραμματιζόμενη είσοδο και έξοδο
• Έως 24 χωρητικά κανάλια ανίχνευσης για αισθητήρες αφής, γραμμικούς και περιστροφικούς
• Calendar RTC με ξυπνητήρι και περιοδική αφύπνιση από Stop/Standby
• 12 χρονόμετρα
– Ένα χρονόμετρο προηγμένου ελέγχου 16 bit για έξοδο PWM έξι καναλιών
– Ένα χρονόμετρο 32 bit και επτά 16 bit, με έως και τέσσερα IC/OC, OCN, που μπορούν να χρησιμοποιηθούν για αποκωδικοποίηση ελέγχου υπερύθρων ή έλεγχο DAC
– Ανεξάρτητοι και χρονομετρητές παρακολούθησης συστήματος
– Χρονόμετρο SysTick
• Διεπαφές επικοινωνίας
– 2 διεπαφές I2C που υποστηρίζουν Fast Mode Plus (1 Mbit/s) με νεροχύτη ρεύματος 20 mA, μία υποστηρίζει SMBus/PMBus και wakeup
– 4 USART που υποστηρίζουν κύριο σύγχρονο έλεγχο SPI και μόντεμ, δύο με διεπαφή ISO7816, LIN, IrDA, αυτόματη ανίχνευση ρυθμού baud και λειτουργία αφύπνισης
– 2 SPI (18 Mbit/s) με 4 έως 16 προγραμματιζόμενα πλαίσια bit και με πολυπλεξική διεπαφή I2S
• HDMI CEC, αφύπνιση κατά τη λήψη της κεφαλίδας
• Σειριακός εντοπισμός σφαλμάτων καλωδίων (SWD)
• Μοναδικό αναγνωριστικό 96 bit
• Όλες οι συσκευασίες ECOPACK®2
Εφαρμογές τουSTM32F071RBT6TR
Ο ρυθμιστής έχει δύο τρόπους λειτουργίας και είναι πάντα ενεργοποιημένος μετά την επαναφορά.
• Το Main (MR) χρησιμοποιείται στον κανονικό τρόπο λειτουργίας (Run).
• Η χαμηλή ισχύς (LPR) μπορεί να χρησιμοποιηθεί στη λειτουργία Διακοπής όπου η ζήτηση ενέργειας είναι μειωμένη.
Στην κατάσταση αναμονής, τίθεται σε λειτουργία απενεργοποίησης.Σε αυτή τη λειτουργία, η έξοδος του ρυθμιστή βρίσκεται σε υψηλή σύνθετη αντίσταση και το κύκλωμα του πυρήνα απενεργοποιείται, προκαλώντας μηδενική κατανάλωση (αλλά τα περιεχόμενα των καταχωρητών και της SRAM χάνονται).
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSTM32F071RBT6TR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
