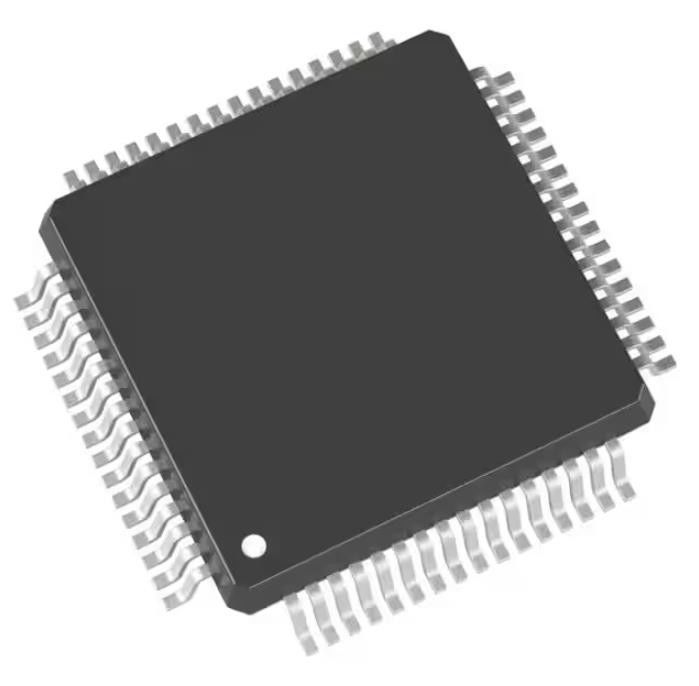

STM32F030RCT6TR Τσιπ μνήμης Emmc Ic Mcu 32bit 256kb Flash 64lqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F030RCT6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | ARM® cortex®-M0 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 48MHz | Συνδετικότητα: | Ι ² Γ, SPI, UART/USART |
| Περιφερειακές μονάδες: | DMA, POR, PWM, WDT | Αριθμός του I/O: | 51 |
Περιγραφή προϊόντων
STM32F030RCT6TR Τσιπ μνήμης Emmc Ic Mcu 32bit 256kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 Μικροελεγκτής IC 32-bit Single-Core 48MHz 256KB (256K x 8) FLASH 64-LQFP (10x10)
Προδιαγραφές τουSTM32F030RCT6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F0 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | ARM® Cortex®-M0 |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 48 MHz |
| Συνδεσιμότητα | I²C, SPI, UART/USART |
| Περιφερειακά | DMA, POR, PWM, WDT |
| Αριθμός I/O | 51 |
| Μέγεθος μνήμης προγράμματος | 256 KB (256 K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 32 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 2,4V ~ 3,6V |
| Μετατροπείς δεδομένων | A/D 18x12b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 64-LQFP |
| Πακέτο συσκευής προμηθευτή | 64-LQFP (10x10) |
| Βασικός αριθμός προϊόντος | STM32F030 |
Χαρακτηριστικά τουSTM32F030RCT6TR
• Πυρήνας: Arm® 32-bit Cortex®-M0 CPU, συχνότητα έως 48 MHz
• Αναμνήσεις
– 16 έως 256 Kbyte μνήμης Flash
– 4 έως 32 Kbyte SRAM με ισοτιμία HW
• Μονάδα υπολογισμού CRC
• Επαναφορά και διαχείριση ενέργειας
– Τροφοδοσία ψηφιακού & εισόδου/εξόδου: VDD = 2,4 V έως 3,6 V
– Αναλογική παροχή: VDDA = VDD έως 3,6 V
– Επαναφορά ενεργοποίησης/απενεργοποίησης (POR/PDR)
– Λειτουργίες χαμηλής ισχύος: Αναστολή, Διακοπή, Αναμονή
• Διαχείριση ρολογιού
– Ταλαντωτής κρυστάλλων 4 έως 32 MHz
– Ταλαντωτής 32 kHz για RTC με βαθμονόμηση
– Εσωτερικό RC 8 MHz με επιλογή x6 PLL
– Εσωτερικός ταλαντωτής RC 40 kHz
• Έως 55 γρήγορες εισόδους/εξόδους
– Όλα αντιστοιχίζονται σε εξωτερικά διανύσματα διακοπής
– Έως 55 I/Os με δυνατότητα ανοχής 5V
• Ελεγκτής DMA 5 καναλιών
• Ένα ADC 12-bit, 1,0 µs (έως 16 κανάλια)
– Εύρος μετατροπής: 0 έως 3,6 V
– Ξεχωριστή αναλογική παροχή: 2,4 V έως 3,6 V
• Calendar RTC με ξυπνητήρι και περιοδική αφύπνιση από Stop/Standby
• 11 χρονόμετρα
– Ένα χρονόμετρο προηγμένου ελέγχου 16 bit για έξοδο PWM έξι καναλιών
– Έως επτά χρονόμετρα 16-bit, με έως και τέσσερα IC/OC, OCN, που μπορούν να χρησιμοποιηθούν για αποκωδικοποίηση ελέγχου υπερύθρων
– Ανεξάρτητοι και χρονομετρητές παρακολούθησης συστήματος
– Χρονόμετρο SysTick
• Διεπαφές επικοινωνίας
– Έως δύο διεπαφές I2C
– Υποστήριξη Fast Mode Plus (1 Mbit/s) σε ένα ή δύο I/F, με νεροχύτη ρεύματος 20 mA
– Υποστήριξη SMBus/PMBus (σε ένα I/F)
– Έως έξι USART που υποστηρίζουν κύριο σύγχρονο έλεγχο SPI και μόντεμ.ένα με αυτόματη ανίχνευση ρυθμού baud
– Έως δύο SPI (18 Mbit/s) με 4 έως 16 προγραμματιζόμενα πλαίσια bit
• Σειριακός εντοπισμός σφαλμάτων καλωδίων (SWD)
• Όλες οι συσκευασίες ECOPACK®2
Εφαρμογές τουSTM32F030RCT6TR
Εκτός εάν ορίζεται διαφορετικά, τα τυπικά δεδομένα βασίζονται σε TA = 25 °C, VDD = VDDA = 3,3 V. Δίνονται μόνο ως οδηγίες σχεδιασμού και δεν ελέγχονται.Οι τυπικές τιμές ακρίβειας ADC προσδιορίζονται με τον χαρακτηρισμό μιας παρτίδας δειγμάτων από μια τυπική παρτίδα διάχυσης σε όλο το εύρος θερμοκρασίας, όπου το 95% των συσκευών έχουν σφάλμα μικρότερο ή ίσο με την υποδεικνυόμενη τιμή (μέση τιμή ±2σ).
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSTM32F030RCT6TR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
