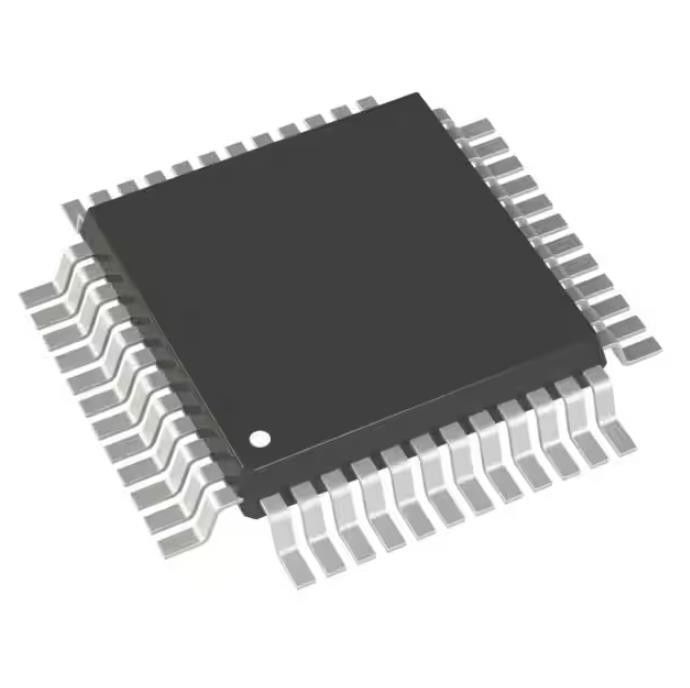

Τριανταδυάμπιτη 32kb τσιπ μνήμης STM32F030K6T6TR Emmc λάμψη 32lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F030K6T6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος RAM: | 4K Χ 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 2.4V ~ 3.6V |
|---|---|---|---|
| Μετατροπείς στοιχείων: | A/D 12x12b | Τύπος ταλαντωτών: | Εσωτερικός |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση: | 32-LQFP | Συσκευασία συσκευών προμηθευτών: | 32-LQFP (7x7) |
Περιγραφή προϊόντων
Τριανταδυάμπιτη 32kb τσιπ μνήμης STM32F030K6T6TR Emmc λάμψη 32lqfp ολοκληρωμένου κυκλώματος Mcu
Τριανταδυάμπιτη ΛΆΜΨΗ 32-LQFP ενιαίος-πυρήνων 48MHz 32KB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-M0 STM32F0 (32K Χ 8) (7x7)
Προδιαγραφές STM32F030K6T6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F0 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | ARM® cortex®-M0 |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 48MHz |
| Συνδετικότητα | Ι ² Γ, SPI, UART/USART |
| Περιφερειακές μονάδες | DMA, POR, PWM, WDT |
| Αριθμός του I/O | 26 |
| Μέγεθος μνήμης προγράμματος | 32KB (32K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 4K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.4V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 12x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 32-LQFP |
| Συσκευασία συσκευών προμηθευτών | 32-LQFP (7x7) |
| Αριθμός προϊόντων βάσεων | STM32F030 |
Χαρακτηριστικά γνωρίσματα STM32F030K6T6TR
• Πυρήνας: Arm® τριανταδυάμπιτο cortex®-M0 ΚΜΕ, συχνότητα μέχρι 48 MHZ
• Μνήμες
– 16 έως 256 kbyte της αστραπιαίας σκέψης
– 4 έως 32 kbyte SRAM με την ισότητα HW
• Μονάδα υπολογισμού κέντρου ανίχνευσης και ελέγχου
• Διαχείριση αναστοιχειοθέτησης και δύναμης
– Ψηφιακός & ανεφοδιασμός I/Os: VDD = 2,4 Β ΣΕ 3,6 Β
– Αναλογικός ανεφοδιασμός: VDDA = VDD ΣΕ 3,6 Β
– Δύναμη-/δύναμη κάτω από την αναστοιχειοθέτηση (POR/PDR)
– Χαμηλής ισχύος τρόποι: Ύπνος, στάση, εφεδρική
• Διαχείριση ρολογιών
– ταλαντωτής κρυστάλλου 4 έως 32 MHZ
– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση
– Εσωτερικά 8 MHZ RC με την επιλογή x6 PLL
– Εσωτερικός ταλαντωτής 40 kHz RC
• Μέχρι 55 γρήγορα I/Os
– Όλοι mappable σε εξωτερικό διακόπτουν τα διανύσματα
– Μέχρι 55 I/Os με την ανεκτική ικανότητα 5V
• ελεγκτής DMA 5 καναλιών
• Ένα 12 μπιτ, 1,0 µs ΠΑΧ (μέχρι 16 κανάλια)
– Σειρά μετατροπής: 0 έως 3,6 Β
– Χωριστός αναλογικός ανεφοδιασμός: 2.4 Β σε 3,6 Β
• Ημερολόγιο RTC με το συναγερμό και περιοδικό wakeup από τη στάση/την εφεδρεία
• 11 χρονόμετρα
– Ένα δεκαεξάμπιτο χρονόμετρο προωθώ-ελέγχου για την παραγωγή έξι-καναλιών PWM
– Μέχρι επτά δεκαεξάμπιτα χρονόμετρα, με μέχρι fourIC/OC, OCN, χρησιμοποιήσιμο για την αποκωδικοποίηση ελέγχου IR
– Χρονόμετρα ανεξάρτητων και φυλάκων συστημάτων
– Χρονόμετρο SysTick
• Διεπαφές επικοινωνίας
– Μέχρι δύο διεπαφές I2C
– Γρήγορος τρόπος συν (1 MBIT/s) την υποστήριξη σε ένα ή δύο I/Fs, με τον τρέχοντα νεροχύτη 20 μΑ
– Υποστήριξη SMBus/PMBus (σε ενιαίο I/F)
– Μέχρι έξι USARTs που υποστηρίζουν τον κύριο σύγχρονο έλεγχο SPI και διαποδιαμορφωτών ένας με την αυτόματη baud ανίχνευση ποσοστού
– Μέχρι δύο SPIs (18 MBIT/s) με 4 έως 16 προγραμματίσημα πλαίσια κομματιών
• Το τμηματικό καλώδιο διορθώνει (SWD)
• Όλες οι συσκευασίες ECOPACK®2
Εφαρμογές STM32F030K6T6TR
• Όλες οι I/O καρφίτσες είναι στον αναλογικό τρόπο εισαγωγής
• Όλες οι περιφερειακές μονάδες είναι εκτός λειτουργίας εκτός από όταν αναφέρεται ρητά
• Ο χρόνος πρόσβασης αστραπιαίας σκέψης προσαρμόζεται στη συχνότητα fHCLK:
– 0 περιμένουν το κράτος και Prefetch ΜΑΚΡΙΑ από 0 έως 24 MHZ
– 1 περιμένει το κράτος και Prefetch ΕΠΑΝΩ επάνω από 24 MHZ
• Όταν οι περιφερειακές μονάδες επιτρέπονται fPCLK = fHCLK
Περιβαλλοντικές & ταξινομήσεις εξαγωγής STM32F030K6T6TR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
