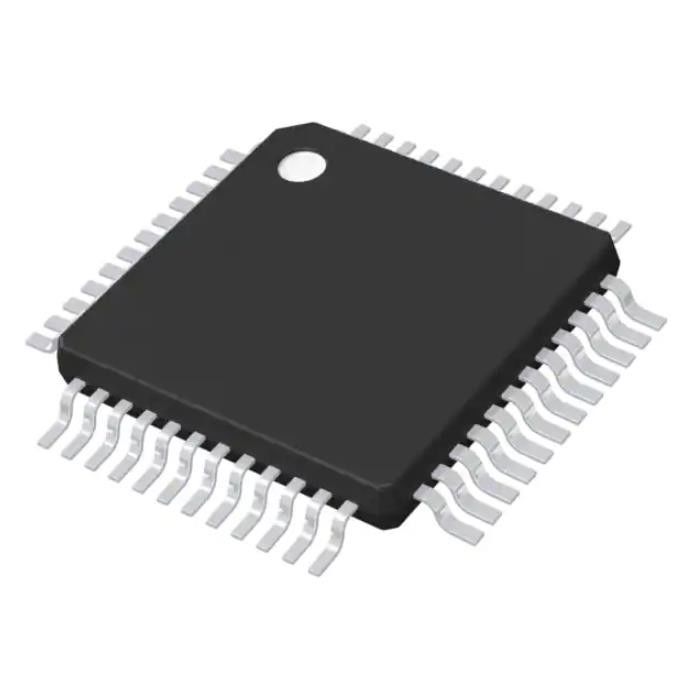

Τριανταδυάμπιτη 64kb τσιπ μνήμης STM32F030C8T6TR Emmc λάμψη 48lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | STM32F030C8T6TR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος |
|---|---|---|---|
| Επεξεργαστής πυρήνων: | ARM® cortex®-M0 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 48MHz | Συνδετικότητα: | Ι ² Γ, SPI, UART/USART |
| Περιφερειακές μονάδες: | DMA, POR, PWM, WDT | Αριθμός του I/O: | 39 |
Περιγραφή προϊόντων
Τριανταδυάμπιτη 64kb τσιπ μνήμης STM32F030C8T6TR Emmc λάμψη 48lqfp ολοκληρωμένου κυκλώματος Mcu
Τριανταδυάμπιτη ΛΆΜΨΗ 48-LQFP ενιαίος-πυρήνων 48MHz 64KB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-M0 STM32F0 (64K Χ 8) (7x7)
Προδιαγραφές STM32F030C8T6TR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | STM32F0 |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | ARM® cortex®-M0 |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 48MHz |
| Συνδετικότητα | Ι ² Γ, SPI, UART/USART |
| Περιφερειακές μονάδες | DMA, POR, PWM, WDT |
| Αριθμός του I/O | 39 |
| Μέγεθος μνήμης προγράμματος | 64KB (64K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 8K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.4V ~ 3.6V |
| Μετατροπείς στοιχείων | A/D 12x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 48-LQFP |
| Συσκευασία συσκευών προμηθευτών | 48-LQFP (7x7) |
| Αριθμός προϊόντων βάσεων | STM32F030 |
Χαρακτηριστικά γνωρίσματα STM32F030C8T6TR
• Πυρήνας: Arm® τριανταδυάμπιτο cortex®-M0 ΚΜΕ, συχνότητα μέχρι 48 MHZ
• Μνήμες
– 16 έως 256 kbyte της αστραπιαίας σκέψης
– 4 έως 32 kbyte SRAM με την ισότητα HW
• Μονάδα υπολογισμού κέντρου ανίχνευσης και ελέγχου
• Διαχείριση αναστοιχειοθέτησης και δύναμης
– Ψηφιακός & ανεφοδιασμός I/Os: VDD = 2,4 Β ΣΕ 3,6 Β
– Αναλογικός ανεφοδιασμός: VDDA = VDD ΣΕ 3,6 Β
– Δύναμη-/δύναμη κάτω από την αναστοιχειοθέτηση (POR/PDR)
– Χαμηλής ισχύος τρόποι: Ύπνος, στάση, εφεδρική
• Διαχείριση ρολογιών
– ταλαντωτής κρυστάλλου 4 έως 32 MHZ
– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση
– Εσωτερικά 8 MHZ RC με την επιλογή x6 PLL
– Εσωτερικός ταλαντωτής 40 kHz RC
• Μέχρι 55 γρήγορα I/Os
– Όλοι mappable σε εξωτερικό διακόπτουν τα διανύσματα
– Μέχρι 55 I/Os με την ανεκτική ικανότητα 5V
• ελεγκτής DMA 5 καναλιών
• Ένα 12 μπιτ, 1,0 µs ΠΑΧ (μέχρι 16 κανάλια)
– Σειρά μετατροπής: 0 έως 3,6 Β
– Χωριστός αναλογικός ανεφοδιασμός: 2.4 Β σε 3,6 Β
• Ημερολόγιο RTC με το συναγερμό και περιοδικό wakeup από τη στάση/την εφεδρεία
• 11 χρονόμετρα
– Ένα δεκαεξάμπιτο χρονόμετρο προωθώ-ελέγχου για την παραγωγή έξι-καναλιών PWM
– Μέχρι επτά δεκαεξάμπιτα χρονόμετρα, με μέχρι τέσσερα IC/OC, OCN, χρησιμοποιήσιμο για την αποκωδικοποίηση ελέγχου IR
– Χρονόμετρα ανεξάρτητων και φυλάκων συστημάτων
– Χρονόμετρο SysTick
• Διεπαφές επικοινωνίας
– Μέχρι δύο διεπαφές I2C
– Γρήγορος τρόπος συν (1 MBIT/s) την υποστήριξη σε ένα ή δύο I/Fs, με τον τρέχοντα νεροχύτη 20 μΑ
– Υποστήριξη SMBus/PMBus (σε ενιαίο I/F)
– Μέχρι έξι USARTs που υποστηρίζουν τον κύριο σύγχρονο έλεγχο SPI και διαποδιαμορφωτών ένας με την αυτόματη baud ανίχνευση ποσοστού
– Μέχρι δύο SPIs (18 MBIT/s) με 4 έως 16 προγραμματίσημα πλαίσια κομματιών
• Το τμηματικό καλώδιο διορθώνει (SWD)
• Όλες οι συσκευασίες ECOPACK®2
Εφαρμογές STM32F030C8T6TR
Εκτός αν ορίζεται διαφορετικά, τα χαρακτηριστικά στοιχεία είναι βασισμένα TA = 25 °C, VDD = VDDA = 3,3 V. Δίνονται μόνο ως οδηγίες σχεδίου και δεν εξετάζονται. Οι χαρακτηριστικές τιμές ακρίβειας της ΠΑΧ καθορίζονται από το χαρακτηρισμό μιας batch δειγμάτων από ένα τυποποιημένο μέρος διάχυσης πέρα από την πλήρη σειρά θερμοκρασίας, όπου 95% των συσκευών έχουν ένα λάθος λιγότερο ή ίσο προς η αξία που υποδεικνύεται (σημάνετε ±2).
Περιβαλλοντικές & ταξινομήσεις εξαγωγής STM32F030C8T6TR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
