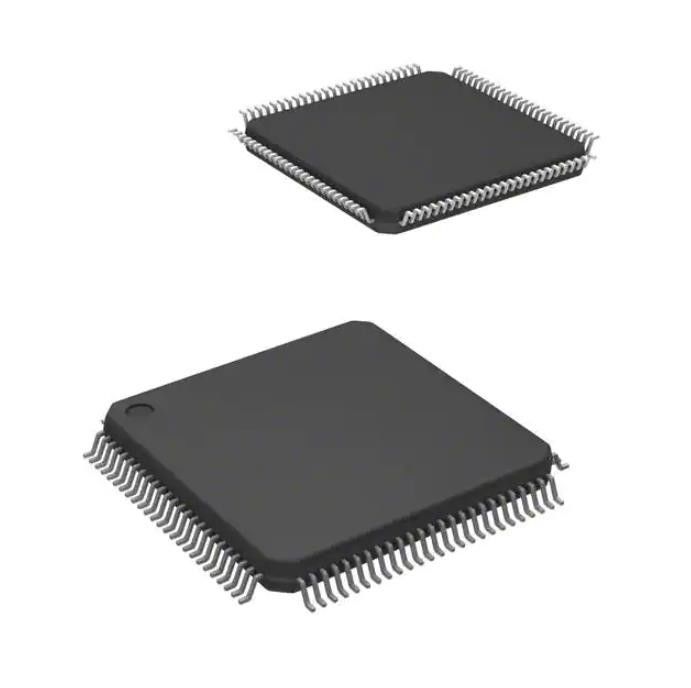

100LQFP μικροελεγκτής IC SPC560C50L3B4E0X 32BIT 512KB FLASH
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SPC560C50L3B4E0X |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος RAM: | 48K Χ 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 3V ~ 5.5V |
|---|---|---|---|
| Μετατροπείς στοιχείων: | A/D 28x10b | Τύπος ταλαντωτών: | Εσωτερικός |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 105°C (TA) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση: | 100-LQFP | Συσκευασία συσκευών προμηθευτών: | 100-LQFP (14x14) |
| Υψηλό φως: | 100LQFP IC μικροελεγκτή,SPC560C50L3B4E0X,32BIT 512 KB IC μικροελεγκτή |
||
Περιγραφή προϊόντων
SPC560C50L3B4E0X Αντιστάσεις τρέχουσας αίσθησης Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automotive, AEC-Q100, SPC56 Μικροελεγκτής IC 32-bit Single-Core 64MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Προδιαγραφές τουSPC560C50L3B4E0X
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | STMicroelectronics |
| Σειρά | Αυτοκίνητο, AEC-Q100, SPC56 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | e200z0h |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 64 MHz |
| Συνδεσιμότητα | CANbus, I²C, LINbus, SCI, SPI |
| Περιφερειακά | DMA, POR, PWM, WDT |
| Αριθμός I/O | 79 |
| Μέγεθος μνήμης προγράμματος | 512 KB (512 K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 48 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 3V ~ 5,5V |
| Μετατροπείς δεδομένων | A/D 28x10b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 105°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 100-LQFP |
| Πακέτο συσκευής προμηθευτή | 100-LQFP (14x14) |
| Βασικός αριθμός προϊόντος | SPC560 |
Χαρακτηριστικά τουSPC560C50L3B4E0X
• CPU υψηλής απόδοσης 64 MHz e200z0h
– Τεχνολογία 32-bit Power Architecture®
– Λειτουργία έως και 60 DMIP
– Κωδικοποίηση μεταβλητού μήκους (VLE)
• Μνήμη
– Έως 512 KB Flash Code με ECC
– 64 KB Δεδομένα Flash με ECC
– Έως 48 KB SRAM με ECC
– Μονάδα προστασίας μνήμης 8 εισόδων (MPU)
• Διακόπτει
– 16 επίπεδα προτεραιότητας
– Διακοπή χωρίς μάσκα (NMI)
– Έως 34 εξωτερικές διακοπές συμπεριλαμβανομένων.18 γραμμές αφύπνισης
• GPIO: 45(LQFP64), 75(LQFP100), 123(LQFP144)
• Μονάδες χρονοδιακόπτη
– Χρονοδιακόπτες περιοδικής διακοπής 6 καναλιών 32 bit
– Μονάδα χρονοδιακόπτη συστήματος 4 καναλιών 32 bit
– Λογισμικό παρακολούθησης χρονόμετρο
- Χρονόμετρο σε πραγματικό χρόνο
• Είσοδοι/Έξοδοι με χρονοδιακόπτη 16-bit
– Έως 56 κανάλια με PWM/MC/IC/OC
– Διαγνωστικός έλεγχος ADC μέσω CTU
Διεπαφή επικοινωνιών
– Έως 6 διεπαφές FlexCAN (2.0B ενεργά) με αντικείμενα 64 μηνυμάτων το καθένα
– Έως 4 LINFlex/UART
– 3 DSPI / I2C
Μονή τροφοδοσία 5 V ή 3,3 V
Μετατροπέας αναλογικού σε ψηφιακό 10 bit (ADC) με έως και 36 κανάλια
– Επέκταση σε 64 κανάλια μέσω εξωτερικής πολυπλεξίας
– Μεμονωμένα μητρώα μετατροπών
– Μονάδα διασταυρούμενης ενεργοποίησης (CTU)
• Ειδική μονάδα διάγνωσης για φωτισμό
– Προηγμένη παραγωγή PWM
– Διαγνωστικό με χρονική ενεργοποίηση
– Μετρήσεις ADC συγχρονισμένες με PWM
• Παραγωγή ρολογιού
– Γρήγορος εξωτερικός ταλαντωτής κρυστάλλων 4 έως 16 MHz (FXOSC)
– 32 kHz αργός εξωτερικός ταλαντωτής κρυστάλλου (SXOSC)
– Γρήγορος εσωτερικός ταλαντωτής RC 16 MHz (FIRC)
– 128 kHz αργός εσωτερικός ταλαντωτής RC (SIRC)
– Ελεγχόμενο από λογισμικό FMPLL
– Μονάδα παρακολούθησης ρολογιού (CMU)
• Εξαντλητική δυνατότητα εντοπισμού σφαλμάτων
– Nexus1 σε όλες τις συσκευές
– Το Nexus2+ είναι διαθέσιμο σε πακέτο εξομοίωσης (LBGA208)
Δυνατότητες χαμηλής ισχύος
– Αναμονή εξαιρετικά χαμηλής κατανάλωσης με παρακολούθηση RTC, SRAM και CAN
– Σχέδια γρήγορης αφύπνισης
• Θερμοκρασία λειτουργίας.εύρος έως -40 έως 125 °C
Εφαρμογές τουSPC560C50L3B4E0X
Οι SPC560B40x/50x και SPC560C40x/50x είναι μια οικογένεια μικροελεγκτών επόμενης γενιάς που έχουν κατασκευαστεί στην κατηγορία Power Architecture embedded.Η οικογένεια μικροελεγκτών 32-bit SPC560B40x/50x και SPC560C40x/50x είναι το πιο πρόσφατο επίτευγμα στους ενσωματωμένους ελεγκτές εφαρμογών αυτοκινήτου.Ανήκει σε μια διευρυνόμενη οικογένεια προϊόντων που επικεντρώνονται στην αυτοκινητοβιομηχανία που έχουν σχεδιαστεί για να αντιμετωπίσουν το επόμενο κύμα εφαρμογών ηλεκτρονικών αμαξώματος εντός του οχήματος.Ο προηγμένος και οικονομικά αποδοτικός πυρήνας κεντρικού επεξεργαστή αυτής της οικογένειας ελεγκτών αυτοκινήτων συμμορφώνεται με την ενσωματωμένη κατηγορία Power Architecture και εφαρμόζει μόνο την APU VLE (κωδικοποίηση μεταβλητού μήκους), παρέχοντας βελτιωμένη πυκνότητα κώδικα.Λειτουργεί σε ταχύτητες έως και 64 MHz και προσφέρει επεξεργασία υψηλής απόδοσης βελτιστοποιημένη για χαμηλή κατανάλωση ενέργειας.Αξιοποιεί τη διαθέσιμη υποδομή ανάπτυξης των τρεχουσών συσκευών Power Architecture και υποστηρίζεται με προγράμματα οδήγησης λογισμικού, λειτουργικά συστήματα και κώδικα διαμόρφωσης για να βοηθήσει με τις εφαρμογές των χρηστών.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSPC560C50L3B4E0X
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
