SPC5602PEF0MLH6R Αντιστάσεις τρέχουσας αίσθησης Ic Mcu 32bit 256kb Flash 64lqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SPC5602PEF0MLH6R |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Περιφερειακές μονάδες: | DMA, POR, PWM, WDT | Αριθμός του I/O: | 45 |
|---|---|---|---|
| Μέγεθος μνήμης προγράμματος: | 256KB (256K Χ 8) | Τύπος μνήμης προγράμματος: | ΛΑΜΨΗ |
| Μέγεθος EEPROM: | 4K Χ 16 | Μέγεθος RAM: | 20K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 3V ~ 5.5V | Μετατροπείς στοιχείων: | A/D 16x10b |
Περιγραφή προϊόντων
SPC5602PEF0MLH6R Αντιστάσεις τρέχουσας αίσθησης Ic Mcu 32bit 256kb Flash 64lqfp

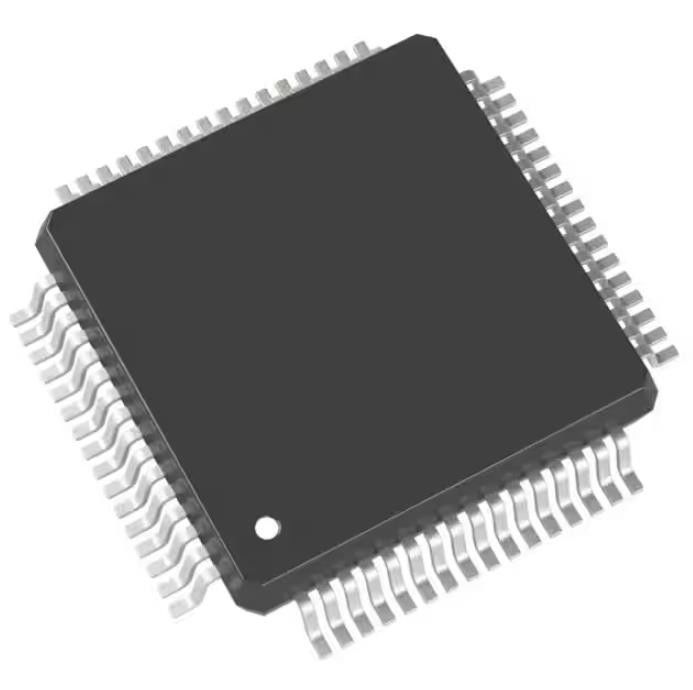

e200z0h MPC56xx Qorivva μικροελεγκτής IC 32-bit Single-Core 64MHz 256KB (256K x 8) FLASH 64-LQFP (10x10)
Προδιαγραφές τουSPC5602PEF0MLH6R
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | NXP USA Inc. |
| Σειρά | MPC56xx Qorivva |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Ενεργός |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | e200z0h |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 64 MHz |
| Συνδεσιμότητα | CANbus, LINbus, SCI, SPI |
| Περιφερειακά | DMA, POR, PWM, WDT |
| Αριθμός I/O | 45 |
| Μέγεθος μνήμης προγράμματος | 256 KB (256 K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 4K x 16 |
| Μέγεθος RAM | 20 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 3V ~ 5,5V |
| Μετατροπείς δεδομένων | A/D 16x10b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 64-LQFP |
| Πακέτο συσκευής προμηθευτή | 64-LQFP (10x10) |
| Βασικός αριθμός προϊόντος | SPC5602 |
Χαρακτηριστικά τουSPC5602PEF0MLH6R
• Έως 64 MHz, μεμονωμένη έκδοση, σύμπλεγμα πυρήνα CPU 32-bit (e200z0h)
— Συμβατό με την ενσωματωμένη κατηγορία Power Architecture
— Κωδικοποίηση μεταβλητού μήκους (VLE)
• Οργάνωση μνήμης
— Έως 256 KB ενσωματωμένη μνήμη flash κώδικα με ECC και ελεγκτή διαγραφής/προγράμματος
— Προαιρετικά: πρόσθετη μνήμη flash δεδομένων 64 (4 × 16) KB σε chip με ECC για εξομοίωση EEPROM
— Έως 20 KB on-chip SRAM με ECC
• Προστασία με ασφάλεια
— Προγραμματιζόμενος χρονοδιακόπτης παρακολούθησης
— Διακοπή χωρίς μάσκα
— Μονάδα συλλογής βλαβών
• Διεπαφή Nexus Class 1
• Διακοπές και συμβάντα
— Ελεγκτής eDMA 16 καναλιών
— 16 ελεγκτής επιπέδου προτεραιότητας
— Έως 25 εξωτερικές διακοπές
— Το PIT υλοποιεί τέσσερα χρονόμετρα 32-bit
— 120 διακοπές δρομολογούνται μέσω INTC
• I/O γενικής χρήσης
— Μεμονωμένα προγραμματιζόμενο ως είσοδο, έξοδο ή ειδική λειτουργία
— 37 επί 64 LQFP
— 64 επί 100 LQFP
• 1 μονάδα eTimer γενικής χρήσης
— 6 χρονόμετρα το καθένα με δυνατότητες πάνω/κάτω
— Ανάλυση 16-bit, διαδοχικοί μετρητές
— Αποκωδικοποίηση τετραγώνου με σημαία κατεύθυνσης περιστροφής
— Σύγκριση εισόδου και εξόδου διπλού buffer
• Διεπαφές επικοινωνιών
— Έως 2 μονάδες LINFlex (1× Master/Slave, 1× Master μόνο)
— Έως 3 κανάλια DSPI με αυτόματη δημιουργία chip επιλογής (έως 8/4/4 επιλογές chip)
Εφαρμογές τουSPC5602PEF0MLH6R
• Ένας μετατροπέας αναλογικού σε ψηφιακό 10-bit (ADC)
— Έως 16 κανάλια εισόδου (16 ch σε 100 LQFP και 12 ch σε 64 LQFP)
— Χρόνος μετατροπής < 1 µs συμπεριλαμβανομένου του χρόνου δειγματοληψίας με πλήρη ακρίβεια
— Προγραμματιζόμενη μονάδα διασταυρούμενης ενεργοποίησης (CTU)
— 4 αναλογικά φύλακες με δυνατότητα διακοπής
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSPC5602PEF0MLH6R
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
