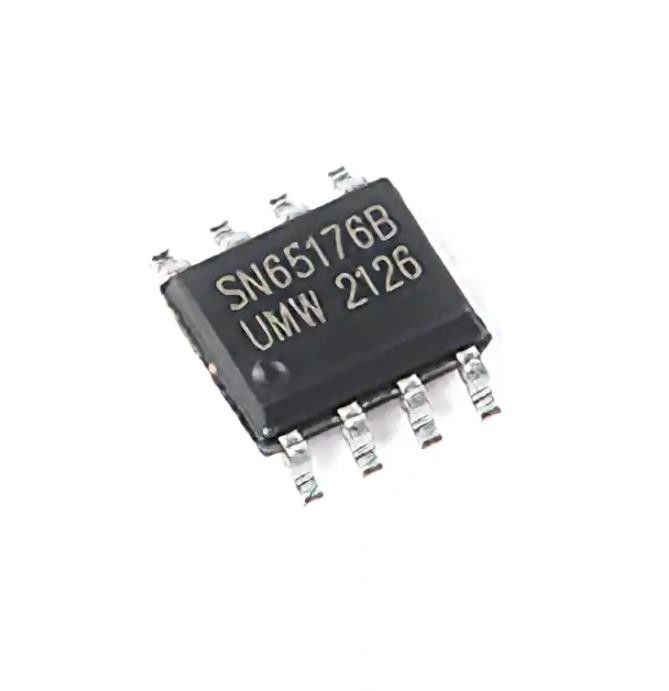

SN65176BDR Αντιστάσεις ρεύματος Sop-8 Rs-485/Rs-422 Ics Rohs
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SN65176BDR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Τύπος: | Πομποδέκτης |
|---|---|---|---|
| Πρωτόκολλο: | RS422, RS485 | Αριθμός οδηγών/δεκτών: | 1/1 |
| Διπλός: | Μισός | Υστέρηση δεκτών: | 70 mV |
| Τάση - ανεφοδιασμός: | 4.75V ~ 5.25V | Λειτουργούσα θερμοκρασία: | -40°C ~ 105°C (TA) |
Περιγραφή προϊόντων
SN65176BDR Αντιστάσεις ρεύματος Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 πομποδέκτης Half RS422, RS485 8-SOP
Προδιαγραφές τουSN65176BDR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διεπαφή | |
| Προγράμματα οδήγησης, δέκτες, πομποδέκτες | |
| Mfr | UMW |
| Σειρά | - |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος | Πομποδέκτης |
| Πρωτόκολλο | RS422, RS485 |
| Αριθμός προγραμμάτων οδήγησης/παραλήπτες | 1/1 |
| Διπλός | Ήμισυ |
| Υστέρηση Δέκτη | 70 mV |
| Ρυθμός δεδομένων | - |
| Τάση - Τροφοδοσία | 4,75V ~ 5,25V |
| Θερμοκρασία λειτουργίας | -40°C ~ 105°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 8-SOIC (0,154", πλάτος 3,90 mm) |
| Πακέτο συσκευής προμηθευτή | 8-ΣΟΠ |
Χαρακτηριστικά τουSN65176BDR
• Πληροί το πρότυπο EIA RS485 για μετάδοση διαύλου πολλαπλών σημείων και είναι συμβατό με το RS-422.
• Διατίθεται επιλογή πακέτου Small Outline (SOIC) για ελάχιστο χώρο επιτραπέζιας.
•22 ns Καθυστερήσεις μετάδοσης προγράμματος οδήγησης.
• Μονή Παροχή +5V.
•−7V έως +12V Bus Common Mode Εύρος Επιτρέπει ±7V Διαφορά γείωσης μεταξύ συσκευών στο Bus.
• Προστασία θερμικής διακοπής λειτουργίας.
• Υψηλή σύνθετη αντίσταση στο δίαυλο με πρόγραμμα οδήγησης σε TRI STATE ή με απενεργοποίηση, πάνω από ολόκληρο το εύρος κοινής λειτουργίας Επιτρέπει την απενεργοποίηση των αχρησιμοποίητων συσκευών του διαύλου.
• Η συνδυασμένη σύνθετη αντίσταση μιας εισόδου εξόδου προγράμματος οδήγησης και δέκτη είναι μικρότερη από μία μονάδα φορτίου RS485, επιτρέποντας έως και 32 πομποδέκτες στο δίαυλο.
• Υστέρηση τυπικού δέκτη 70 mV.
Εφαρμογές τουSN65176BDR
Ο SN75176B / SN65176B είναι ένας διαφορικός πομποδέκτης διαύλου/γραμμής TRI-STATE υψηλής ταχύτητας που έχει σχεδιαστεί για να πληροί τις απαιτήσεις ® του προτύπου EIA RS485 με εκτεταμένο εύρος κοινής λειτουργίας (+12V έως −7V), για μετάδοση δεδομένων πολλαπλών σημείων.Επιπλέον, είναι συμβατό με
RS-422.Οι έξοδοι του προγράμματος οδήγησης και του δέκτη διαθέτουν δυνατότητα TRI-STATE, για τις εξόδους του προγράμματος οδήγησης σε όλο το εύρος της κοινής λειτουργίας από +12V έως -7V.Διαφωνίες διαύλου ή καταστάσεις σφάλματος που προκαλούν υπερβολική απαγωγή ισχύος εντός της συσκευής αντιμετωπίζονται από ένα κύκλωμα θερμικής διακοπής λειτουργίας, το οποίο αναγκάζει τις εξόδους του οδηγού στην κατάσταση υψηλής σύνθετης αντίστασης.Οι προδιαγραφές συνεχούς ρεύματος είναι εγγυημένες για τη θερμοκρασία από 0 έως 70°C και το εύρος τάσης τροφοδοσίας από 4,75 V έως 5,25 V.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSN65176BDR
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
