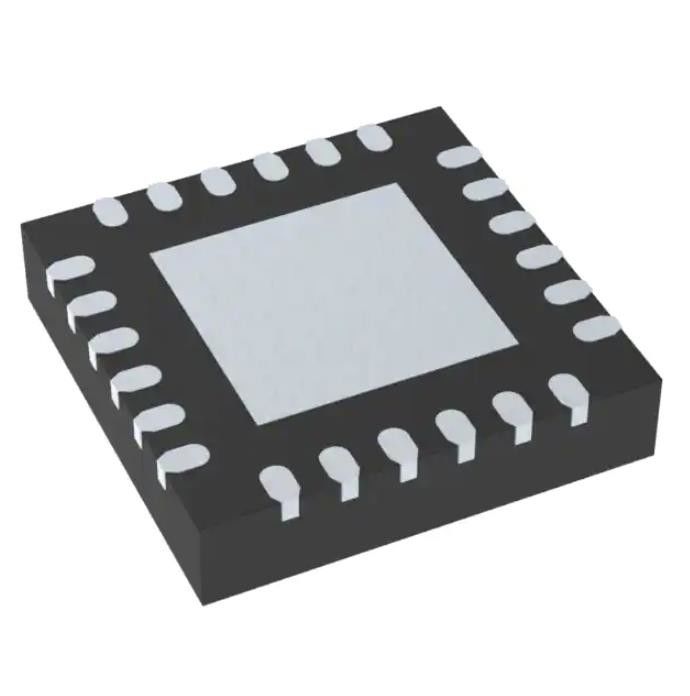

Si5335d-b03965-GM εκτεθειμένη επιφάνεια μαξιλαριών ολοκληρωμένου κυκλώματος 4OUT 24 η VFQFN τοποθετεί

• Η χαμηλής ισχύος τεχνολογία MultiSynth™ επιτρέπει στον ανεξάρτητο, σύνθεση οποιος δήποτε-συχνότητας τεσσάρων συχνοτήτων

• Διαμορφώσιμος ως γεννήτρια ρολογιών ή συσκευή απομονωτών ρολογιών

• Τρεις ανεξάρτητες, χρήστης-μεταβιβάσιμες, pinselectable διαμορφώσεις συσκευών

• Ιδιαίτερα-διαμορφώσιμοι οδηγοί παραγωγής με μέχρι τέσσερα διαφορικά αποτελέσματα, οκτώ single-ended αποτελέσματα ρολογιών, ή έναν συνδυασμό και τα δύο

• Κατώτερη φάση jitter 0,7 CP RMS

• Εύκαμπτη αναφορά εισαγωγής:

• Εξωτερικό κρύσταλλο: 25 ή 27 MHZ

• CMOS που εισάγεται: 10 έως 200 MHZ

• SSTL/HSTL εισαγμένος: 10 έως 350 MHZ

• Διαφορική εισαγωγή: 10 έως 350 MHZ

• Ανεξάρτητα τα διαμορφώσιμα αποτελέσματα υποστηρίζουν οποιοδήποτε συχνότητα ή σχήμα:

• LVPECL/LVDS/CML: 1 έως 350 MHZ • HCSL: 1 έως 250 MHZ

• CMOS: 1 έως 200 MHZ

• SSTL/HSTL: 1 έως 350 MHZ

• Ανεξάρτητη τάση παραγωγής ανά οδηγό: 1.5, 1.8, 2.5, ή 3,3 Β

• Ενιαίος πυρήνας ανεφοδιασμού με το excellentPSRR: 1.8, 2.5, 3.3 Β

• Μέχρι πέντε χρήστης-μεταβιβάσιμες λειτουργίες καρφιτσών απλοποιούν το σχέδιο συστημάτων: SSENB (έλεγχος απλωμένου φάσματος), ΑΝΑΣΤΟΙΧΕΙΟΘΈΤΗΣΗ, κύριο OEB ή OEB ανά καρφίτσα, και σχέδιο συχνότητας επίλεκτο (FS1, FS0)

• Απώλεια συναγερμού σημάτων

• PCIe GEN 1/2/3/4 κοινό ρολόι υποχωρητικό

• PCIe GEN 3 SRNS υποχωρητικό

• Δύο επιλέξιμες τοποθετήσεις εύρους ζώνης βρόχων: 1,6 MHZ ή kHz 475

• Εύκολος να προσαρμόσει με την βασισμένη στο WEB χρησιμότητα

• Μικρό μέγεθος: 4 X 4 χιλ., 24-QFN

• Μικρή δύναμη (πυρήνας):

• 45 μΑ (τρόπος PLL)

• 12 μΑ (τρόπος απομονωτών)

• Ευρεία σειρά θερμοκρασίας: – 40 έως +85 °C
