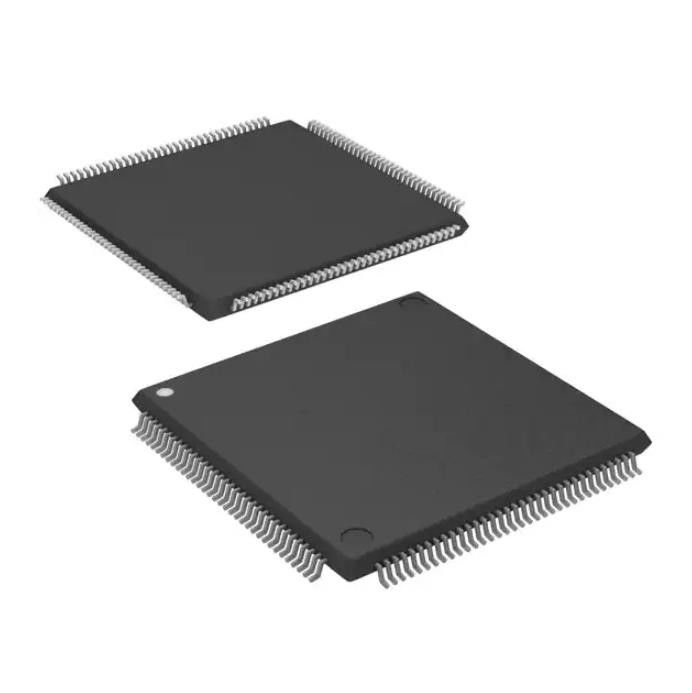

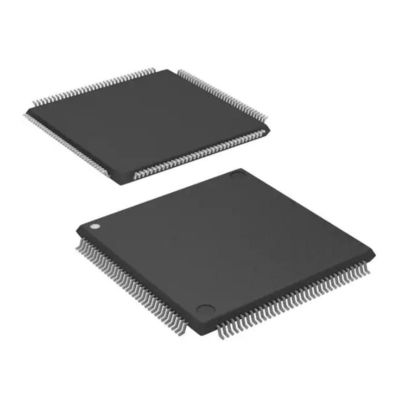

SAF-XC161CS-32F20F BB Αντιστάσεις τρέχουσας αίσθησης Ic Mcu 16bit 256kb Flash 144tqfp
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | SAF-XC161CS-32F20F BB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Τεχνολογίες Infineon | Σειρά: | XC16x |
|---|---|---|---|
| Συσκευασία: | Ταινία & εξέλικτρο (TR) | Θέση προϊόντων: | Ξεπερασμένος |
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | Επεξεργαστής πυρήνων: | C166SV2 |
| Μέγεθος πυρήνων: | δεκαεξάμπιτος | Ταχύτητα: | 20MHz |
Περιγραφή προϊόντων
SAF-XC161CS-32F20F BB Αντιστάσεις τρέχουσας αίσθησης Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 XC16x Μικροελεγκτής IC 16-bit 20MHz 256KB (256K x 8) FLASH PG-TQFP-144-7
Προδιαγραφές τουSAF-XC161CS-32F20F BB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | Infineon Technologies |
| Σειρά | XC16x |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κατάσταση προϊόντος | Απαρχαιωμένος |
| Digi-Key Προγραμματιζόμενο | Δεν επαληθεύεται |
| Πυρήνας Επεξεργαστής | C166SV2 |
| Μέγεθος πυρήνα | 16-bit |
| Ταχύτητα | 20 MHz |
| Συνδεσιμότητα | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| Περιφερειακά | PWM, WDT |
| Αριθμός I/O | 99 |
| Μέγεθος μνήμης προγράμματος | 256 KB (256 K x 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 12 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 2,35V ~ 2,7V |
| Μετατροπείς δεδομένων | A/D 12x8/10b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 144-LQFP |
| Πακέτο συσκευής προμηθευτή | PG-TQFP-144-7 |
| Βασικός αριθμός προϊόντος | SAF-XC161 |
Χαρακτηριστικά τουSAF-XC161CS-32F20F BB
• CPU 16-bit υψηλής απόδοσης με αγωγό 5 σταδίων
– Χρόνος κύκλου εντολών 25 ns στο ρολόι CPU 40 MHz (Εκτέλεση ενός κύκλου)
– Πολλαπλασιασμός 1 κύκλου (16 × 16 bit), Διαίρεση φόντου (32 / 16 bit) σε 21 κύκλους
– Οδηγίες 1-Cycle Multiply-and-Acumulate (MAC).
– Βελτιωμένες εγκαταστάσεις χειρισμού δυαδικών ψηφίων
– Εκτέλεση άλματος μηδενικού κύκλου
– Πρόσθετες οδηγίες για την υποστήριξη HLL και λειτουργικών συστημάτων
– Σχεδιασμός βάσει μητρώου με πολλαπλές τράπεζες μητρώων μεταβλητών
– Υποστήριξη γρήγορης εναλλαγής περιβάλλοντος με δύο πρόσθετες τράπεζες τοπικού μητρώου
– 16 Mbyte Συνολικός χώρος γραμμικής διεύθυνσης για κώδικα και δεδομένα
– 1024 byte Περιοχή μητρώου ειδικών λειτουργιών στο Chip (C166Family Compatible)
• Σύστημα διακοπής 16 επιπέδων προτεραιότητας με 73 πηγές, ρυθμός δειγματοληψίας έως 50 ns
• Εγκαταστάσεις μεταφοράς δεδομένων ενός κύκλου βάσει διακοπής 8 καναλιών μέσω περιφερειακού ελεγκτή συμβάντων (PEC), δείκτες 24 bit καλύπτουν συνολικό χώρο διευθύνσεων
• Δημιουργία ρολογιού μέσω PLL στο chip (παράγοντες 1:0,15 … 1:10) ή μέσω Prescaler (παράγοντες 1:1 … 60:1)
• Μονάδες μνήμης στο Chip
– 2 Kbyte On-Chip Dual-Port RAM (DPRAM)
– 4 Kbyte On-Chip Data SRAM (DSRAM)
– Πρόγραμμα σε τσιπ 6 Kbyte/SRAM δεδομένων (PSRAM)
– Μνήμη προγράμματος 256 Kbytes On-Chip (Μνήμη Flash)
• Περιφερειακές μονάδες On-Chip
– Μετατροπέας A/D 12 καναλιών με προγραμματιζόμενη ανάλυση (10-bit ή 8-bit) και χρόνο μετατροπής (μέχρι 2,55 µs ή 2,15 µs)
– Δύο μονάδες λήψης/σύγκρισης γενικής χρήσης 16 καναλιών (32 ακίδες εισόδου/εξόδου)
– Πολυλειτουργική μονάδα χρονοδιακόπτη γενικής χρήσης με 5 χρονοδιακόπτες
– Δύο σύγχρονα/ασύγχρονα σειριακά κανάλια (USARTs)
– Δύο σειριακά κανάλια υψηλής ταχύτητας-σύγχρονα
– Διασύνδεση TwinCAN On-Chip (ενεργό Rev. 2.0B) με 32 αντικείμενα μηνυμάτων (Full CAN/Basic CAN) σε δύο κόμβους CAN και Λειτουργικότητα πύλης
– Διασύνδεση διαύλου IIC (διευθυνσιοδότηση 10 bit, 400 kbit/s) με 3 κανάλια (πολυπλεξία)
– Ρολόι πραγματικού χρόνου σε τσιπ, που οδηγείται από αποκλειστικό ταλαντωτή
• Λειτουργίες αδράνειας, αδράνειας και απενεργοποίησης με ευέλικτη διαχείριση ενέργειας
• Προγραμματιζόμενο Watchdog Timer και Oscillator Watchdog
Εφαρμογές τουSAF-XC161CS-32F20F BB
Ο κωδικός παραγγελίας για τους μικροελεγκτές Infineon παρέχει ακριβή αναφορά στο απαιτούμενο προϊόν.Αυτός ο κωδικός παραγγελίας προσδιορίζει:
• η ίδια η παράγωγος, δηλαδή το σύνολο συναρτήσεων, το εύρος θερμοκρασίας και η τάση τροφοδοσίας
• το δέμα και το είδος της παράδοσης.Για τους διαθέσιμους κωδικούς παραγγελίας για το XC161 παρακαλούμε
απευθυνθείτε στον υπεύθυνο αντιπρόσωπο πωλήσεων ή στον τοπικό σας διανομέα.
Σημείωση: Οι κωδικοί παραγγελίας για τις εκδόσεις Mask-ROM ορίζονται για κάθε προϊόν μετά την επαλήθευση του αντίστοιχου κωδικού ROM.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουSAF-XC161CS-32F20F BB
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
