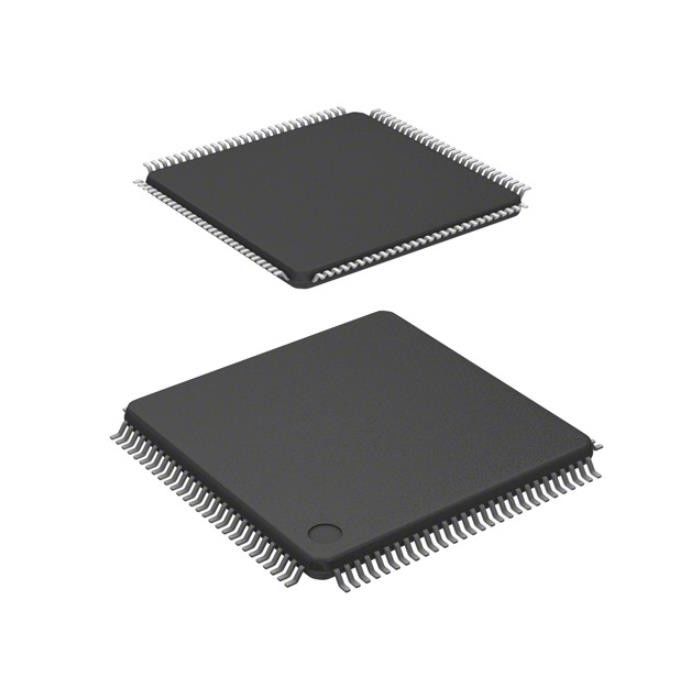

S912XEQ384J3VALR τρέχουσα δεκαεξάμπιτη 384kb αντιστατών αίσθησης λάμψη 112lqfp ολοκληρωμένου κυκλώματος Mcu
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | S912XEQ384J3VALR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Α.Ε. NXP ΗΠΑ. | Σειρά: | HCS12X |
|---|---|---|---|
| Συσκευασία: | Ταινία & εξέλικτρο (TR) | Θέση προϊόντων: | Ενεργός |
| Digi-βασικός προγραμματίσημος: | Μην ελεγχμένος | Επεξεργαστής πυρήνων: | HCS12X |
| Μέγεθος πυρήνων: | δεκαεξάμπιτος | Ταχύτητα: | 50MHz |
Περιγραφή προϊόντων
S912XEQ384J3VALR τρέχουσα δεκαεξάμπιτη 384kb αντιστατών αίσθησης λάμψη 112lqfp ολοκληρωμένου κυκλώματος Mcu
Δεκαεξάμπιτη 50MHz 384KB μικροελεγκτών HCS12X HCS12X (384K Χ 8) ΛΆΜΨΗ 112-LQFP ολοκληρωμένου κυκλώματος (20x20)
Προδιαγραφές S912XEQ384J3VALR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Α.Ε. NXP ΗΠΑ. |
| Σειρά | HCS12X |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Digi-βασικός προγραμματίσημος | Μην ελεγχμένος |
| Επεξεργαστής πυρήνων | HCS12X |
| Μέγεθος πυρήνων | δεκαεξάμπιτος |
| Ταχύτητα | 50MHz |
| Συνδετικότητα | CANbus, EBI/EMI, Ι ² Γ, IrDA, SCI, SPI |
| Περιφερειακές μονάδες | LVD, POR, PWM, WDT |
| Αριθμός του I/O | 91 |
| Μέγεθος μνήμης προγράμματος | 384KB (384K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 4K Χ 8 |
| Μέγεθος RAM | 24K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.72V ~ 5.5V |
| Μετατροπείς στοιχείων | A/D 16x12b |
| Τύπος ταλαντωτών | Εξωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 105°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 112-LQFP |
| Συσκευασία συσκευών προμηθευτών | 112-LQFP (20x20) |
| Αριθμός προϊόντων βάσεων | S912 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ S912XEQ384J3VALR
1. ΜΠΟΡΕΣΤΕ επιλογές:
Οι εκδόσεις με 5 ΜΠΟΡΟΥΝ ενότητες θα έχουν CAN0, CAN1, CAN2, CAN3 και CAN4.
Οι εκδόσεις με 4 ΜΠΟΡΟΥΝ ενότητες θα έχουν CAN0, CAN1, CAN2 andCAN4.
Οι εκδόσεις με 3 ΜΠΟΡΟΥΝ ενότητες θα έχουν CAN0, CAN1 και CAN4.
Οι εκδόσεις με 2 ΜΠΟΡΟΥΝ ενότητες θα έχουν CAN0 και CAN4.
Οι εκδόσεις με 1 ΜΠΟΡΟΥΝ ενότητα θα έχουν CAN0.
2. SCI επιλογές:
Οι εκδόσεις με 8 SCI ενότητες θα έχουν SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, SCI6 και SCI7.
Οι εκδόσεις με 7 SCI ενότητες θα έχουν SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, και SCI6.
Οι εκδόσεις με 6 SCI ενότητες θα έχουν SCI0, SCI1, SCI2, SCI3, SCI4 και SCI5.
Οι εκδόσεις με 5 SCI ενότητες θα έχουν SCI0, SCI1, SCI2, SCI3 και SCI4.
Οι εκδόσεις με 4 SCI ενότητες θα έχουν SCI0, SCI1, SCI2 και SCI
Οι εκδόσεις με 3 SCI ενότητες θα έχουν SCI0, SCI1 και SCI2.
Οι εκδόσεις με 2 SCI ενότητες θα έχουν SCI0 και SCI1.
Οι εκδόσεις με 1 SCI ενότητα θα έχουν SCI0.
3. Επιλογές SPI:
Οι εκδόσεις με 3 ενότητες SPI θα έχουν SPI0, SPI1 και SPI2.
Οι εκδόσεις με 2 ενότητες SPI θα έχουν SPI0 και SPI1.
Οι εκδόσεις με τις ενότητες 1 SPI θα έχουν SPI0.
4. IIC επιλογές:
Οι εκδόσεις με 2 IIC ενότητες θα έχουν IIC0 και IIC1.
Οι εκδόσεις με 1 IIC ενότητα θα έχουν IIC0.
5. TIM διαθέσιμο μέσω της μετακίνησης σε EP100, συσκευές EP768 80/112/144 επιλογές pinout
6. A/D είναι ο αριθμός ενοτήτων/συνολικός αριθμός των καναλιών A/D.
7. Το I/O είναι το ποσό των λιμένων ικανών για να ενεργήσει ως ψηφιακή εισαγωγή ή παραγωγή. Γιατί οι λεπτομέρειες βλέπουν τη «διαθεσιμότητα λιμένων κοντά
Πίνακας επιλογής συσκευασίας» στο φύλλο στοιχείων MCS12XE.
8. Το I/O είναι το ποσό των λιμένων ικανών για να ενεργήσει ως ψηφιακή εισαγωγή ή παραγωγή. Γιατί οι λεπτομέρειες βλέπουν τον πίνακα διαθεσιμότητας λιμένων από «την επιλογή συσκευασίας» στο φύλλο στοιχείων MCS12XE.
9. Μπορέστε μόνο να εκτελέσετε τον κώδικα από το RAM
Εφαρμογές S912XEQ384J3VALR
Σε αυτό το παράδειγμα, το MC9S12XE εφαρμόζει τα χαρακτηριστικά γνωρίσματα μιας χαρακτηριστικής εφαρμογής ελεγκτών σωμάτων αυτοκινήτων. Οι διεπαφές ενότητας με τον κεντρικό αγωγό ΜΠΟΡΟΥΝ λεωφορεία που διανέμονται στο αυτοκίνητο χρησιμοποιώντας την ενότητα -τσιπ MSCAN ενώ το λεωφορείο της LIN επικοινωνεί με τις λειτουργίες τοπικές στον ελεγκτή σωμάτων. Και στις δύο περιπτώσεις οι λειτουργίες επικοινωνίας ρυθμίζονται από το XGATE ανεξάρτητα από την ΚΜΕ. Το MC9S12XE παρέχει τον άμεσο έλεγχο των οδηγών δύναμης για τα φω'τα και τις αντλίες και την ανάγνωση των αισθητήρων, χρησιμοποιώντας το -τσιπ PWM και τις ενότητες ATD. Τέλος, η διεπαφή SPI στο δέκτη RF παρέχει τη διεπαφή στο σύστημα εξ' αποστάσεως πρόσβασης αυτοκινήτων.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής S912XEQ384J3VALR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
