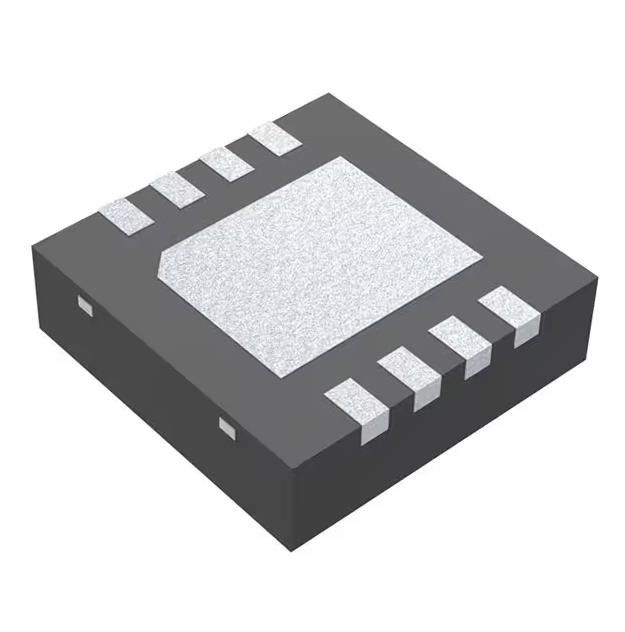

LM5085SDX/NOPB ολοκληρωμένο κύκλωμα 8-WSON ρεύμα-ΣΥΝΕΧΏΝ ελεγκτών ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης (3x3)
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5085SDX/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 1 | Φάσεις παραγωγής: | 1 |
|---|---|---|---|
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 4.5V ~ 75V | Συχνότητα - μετατροπή: | Μέχρι 1MHz |
| Κύκλος καθήκοντος: | 100% | Σύγχρονος διορθωτής: | Αριθ. |
| Συγχρονισμός ρολογιού: | Αριθ. | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TJ) |
Περιγραφή προϊόντων
LM5085SDX/NOPB ολοκληρωμένο κύκλωμα 8-WSON ρεύμα-ΣΥΝΕΧΏΝ ελεγκτών ολοκληρωμένων κυκλωμάτων διακοπτών δύναμης (3x3)
Θετικό βήμα παραγωγής ρυθμιστών Buck - κάτω από το ολοκληρωμένο κύκλωμα 8-WSON ελεγκτών ρεύμα-συνεχές ρεύμα (3x3)
Προδιαγραφές LM5085SDX/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ελεγκτές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Θέση προϊόντων | Ενεργός |
| Τύπος παραγωγής | Οδηγός κρυσταλλολυχνιών |
| Λειτουργία | Βήμα - κάτω |
| Διαμόρφωση παραγωγής | Θετικός |
| Τοπολογία | Buck |
| Αριθμός αποτελεσμάτων | 1 |
| Φάσεις παραγωγής | 1 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 4.5V ~ 75V |
| Συχνότητα - μετατροπή | Μέχρι 1MHz |
| Κύκλος καθήκοντος (Max) | 100% |
| Σύγχρονος διορθωτής | Αριθ. |
| Συγχρονισμός ρολογιών | Αριθ. |
| Τμηματικές διεπαφές | - |
| Χαρακτηριστικά γνωρίσματα ελέγχου | Το τρέχον όριο, επιτρέπει, εγκαίρως έλεγχος |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TJ) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 8-WFDFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 8-WSON (3x3) |
| Αριθμός προϊόντων βάσεων | LM5085 |
Χαρακτηριστικά γνωρίσματα LM5085SDX/NOPB
• LM5085-Q1 είναι ένα αυτοκίνητο προϊόν βαθμού που είναι AEC-Q100 βαθμός 1 κατάλληλος (– 40°C στη λειτουργούσα θερμοκρασία συνδέσεων 125°C)
• Ευρέως 4,5-β στη σειρά τάσης εισαγωγής 75-β
• Διευθετήσιμο τρέχον όριο που χρησιμοποιεί το RDS (ΕΠΆΝΩ) ή έναν τρέχοντα αντιστάτη αίσθησης
• Προγραμματίσημη συχνότητα μετατροπής σε 1MHz
• Καμία αποζημίωση βρόχων που απαιτείται
• Ultra-Fast παροδική απάντηση
• Σχεδόν σταθερή λειτουργούσα συχνότητα με τις παραλλαγές γραμμών και φορτίων
• Διευθετήσιμη τάση παραγωγής από 1,25 Β
• Ακρίβεια ±2% αναφορά ανατροφοδότησης
• Ικανός της λειτουργίας κύκλων καθήκοντος 100%
• Εσωτερικό χρονόμετρο μαλακός-έναρξης
• Ενσωματωμένη υψηλή τάση προκατειλημμένο Regulato
• Θερμικό κλείσιμο
• Συσκευασία:
– Hvssop-8
– Vssop-8
– Wson-8
Εφαρμογές LM5085SDX/NOPB
• Αυτοκίνητο Infotainment
• Μπαταρία/έξοχοι φορτιστές πυκνωτών
• Οδηγοί οδηγήσεων
Περιβαλλοντικές & ταξινομήσεις εξαγωγής LM5085SDX/NOPB
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
