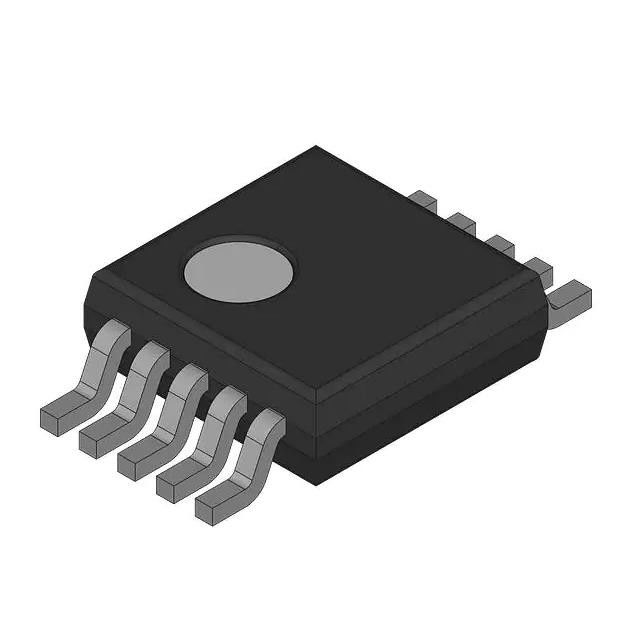

Ελεγκτής ρυθμιστή LM5022MME/NOPB Θετική έξοδος IC DC-DC 10-VSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM5022MME/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 1 | Φάσεις παραγωγής: | 1 |
|---|---|---|---|
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 6V ~ 60V | Συχνότητα - μετατροπή: | 200kHz ~ 990kHz |
| Κύκλος καθήκοντος: | (Max) 95% | Σύγχρονος διορθωτής: | Αριθ. |
| Συγχρονισμός ρολογιού: | Ναι | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TJ) |
Περιγραφή προϊόντων
Ελεγκτής ρυθμιστή LM5022MME/NOPB Θετική έξοδος IC DC-DC 10-VSSOP
Boost, SEPIC ρυθμιστής θετικής εξόδου Step-Up, Step-Up/Step-Down ελεγκτής DC-DC IC 10-VSSOP
Προδιαγραφές του LM5022MME/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελεγκτές μεταγωγής DC DC | |
| Mfr | Εθνικός Ημιαγωγός |
| Σειρά | - |
| Πακέτο | Ογκος |
| Κατάσταση προϊόντος | Ενεργός |
| Τύπος εξόδου | Πρόγραμμα οδήγησης τρανζίστορ |
| Λειτουργία | Step-Up, Step-Up/Step-Down |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Boost, SEPIC |
| Αριθμός Εξόδων | 1 |
| Φάσεις εξόδου | 1 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 6V ~ 60V |
| Συχνότητα - Εναλλαγή | 200kHz ~ 990kHz |
| Κύκλος εργασίας (Μέγ.) | 95% |
| Σύγχρονος ανορθωτής | Οχι |
| Συγχρονισμός ρολογιού | Ναί |
| Σειριακές διεπαφές | - |
| Λειτουργίες ελέγχου | Έλεγχος συχνότητας, Soft Start |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 10-TFSOP, 10-MSOP (0,118", 3,00 mm Πλάτος) |
| Πακέτο συσκευής προμηθευτή | 10-VSSOP |
| Βασικός αριθμός προϊόντος | LM5022 |
ΧαρακτηριστικάτουLM5022MME/NOPB
■ Εσωτερικός ρυθμιστής εκκίνησης 60V
■ 1A Peak MOSFET Gate Driver
■ Εύρος VIN 6V έως 60V
■ Όριο κύκλου λειτουργίας 90%
■ Προγραμματιζόμενο UVLO με υστέρηση
■ Όριο ρεύματος ανά κύκλο
■ Εξωτερικός συγχρονιζόμενος (σε σύζευξη AC)
■ Σετ συχνότητας ταλαντωτή μονής αντίστασης
■ Αντιστάθμιση κλίσης
■ Ρυθμιζόμενη μαλακή εκκίνηση
■ Πακέτο MSOP-10
ΕφαρμογέςτουLM5022MME/NOPB
■ Boost Converter
■ Μετατροπέας SEPIC
Περιβαλλοντικές & Εξαγωγικές ΤαξινομήσειςτουLM5022MME/NOPB
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
