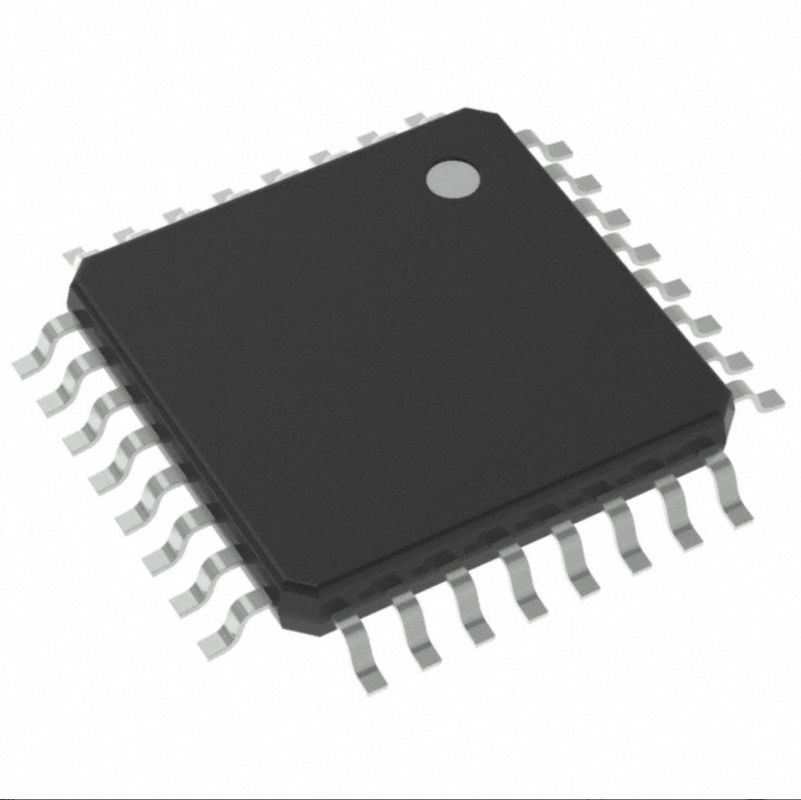

32TQFP ATmega8A-AUR Μικροελεγκτής IC MCU 8BIT 8KB FLASH
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Atmega8a-AUR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος RAM: | 1K Χ 8 | Τάση - ανεφοδιασμός (Vcc/Vdd): | 2.7V ~ 5.5V |
|---|---|---|---|
| Μετατροπείς στοιχείων: | A/D 8x10b | Τύπος ταλαντωτών: | Εσωτερικός |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Τοποθετώντας τύπος: | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση: | 32-TQFP | Συσκευή PackageNumber προμηθευτών: | 32-TQFP (7x7) |
| Υψηλό φως: | ATmega8A-AUR IC μικροελεγκτής,IC μικροελεγκτής 32TQFP,IC MCU 8BIT 8KB FLASH |
||
Περιγραφή προϊόντων
Τσιπ αισθητήρα θερμοκρασίας ATmega8A-AUR IC MCU 8BIT 8KB FLASH 32TQFP
AVR AVR® ATmega Microcontroller IC 8-bit 16MHz 8KB (4K x 16) FLASH 32-TQFP (7x7)
Προδιαγραφές του ATmega8A-AUR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | Τεχνολογία μικροτσίπ |
| Σειρά | AVR® ATmega |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Πυρήνας Επεξεργαστής | AVR |
| Μέγεθος πυρήνα | 8-bit |
| Ταχύτητα | 16MHz |
| Συνδεσιμότητα | I²C, SPI, UART/USART |
| Περιφερειακά | Brown-out Detect/Reset, POR, PWM, WDT |
| Αριθμός I/O | 23 |
| Μέγεθος μνήμης προγράμματος | 8KB (4K x 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 512 x 8 |
| Μέγεθος RAM | 1 Χ 8 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 2,7V ~ 5,5V |
| Μετατροπείς δεδομένων | A/D 8x10b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 85°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 32-TQFP |
| Πακέτο συσκευής προμηθευτή | 32-TQFP (7x7) |
| Βασικός αριθμός προϊόντος | ATMEGA8 |
Χαρακτηριστικά τουATmega8A-AUR
• Μικροελεγκτής AVR® 8-bit Microchip υψηλής απόδοσης και χαμηλής κατανάλωσης
• Προηγμένη Αρχιτεκτονική RISC
- 130 Ισχυρές Οδηγίες – Πιο Κύκλος Εκτέλεσης ενός Ρολογιού
- 32 x 8 Μητρώα εργασίας γενικής χρήσης
- Πλήρως στατική λειτουργία
- Έως και 16MIPS Παροχής στα 16MHz
- Πολλαπλασιαστής 2 κύκλων on-chip
• Τμήματα μη πτητικής μνήμης υψηλής αντοχής
- 8 KByte αυτοπρογραμματιζόμενης μνήμης προγράμματος Flash εντός του συστήματος
- 512 Bytes EEPROM
- Εσωτερική SRAM 1KByte
- Κύκλοι εγγραφής/διαγραφής: 10.000 Flash/100.000 EEPROM
- Διατήρηση δεδομένων: 20 χρόνια στους 85°C/100 χρόνια στους 25°C(1)
- Προαιρετικό τμήμα κώδικα εκκίνησης με ανεξάρτητα μπιτ κλειδώματος
• Προγραμματισμός εντός συστήματος μέσω προγράμματος εκκίνησης σε τσιπ
• Λειτουργία αληθινής ανάγνωσης-εγγραφής
- Κλείδωμα προγραμματισμού για ασφάλεια λογισμικού
• Υποστήριξη βιβλιοθήκης Microchip QTouch®
- Χωρητικά κουμπιά αφής, ρυθμιστικά και τροχοί
- Απόκτηση Microchip QTouch και QMatrix™
- Έως 64 κανάλια αίσθησης
ΕφαρμογέςτουATmega8A-AUR
• Περιφερειακά χαρακτηριστικά
- Δύο χρονοδιακόπτες/μετρητές 8-bit με ξεχωριστό Prescaler, μία λειτουργία σύγκρισης
- Ένας χρονοδιακόπτης/μετρητής 16 bit με ξεχωριστό Prescaler, Compare Mode και Capture Mode
- Μετρητής πραγματικού χρόνου με ξεχωριστό ταλαντωτή
- Τρία κανάλια PWM
- ADC 8 καναλιών σε πακέτο TQFP και VQFN
• Ακρίβεια 10-bit οκτώ καναλιών
- ADC 6 καναλιών σε πακέτο PDIP
• Ακρίβεια 10-bit έξι καναλιών
- Σειριακή διεπαφή δύο καλωδίων προσανατολισμένη στα byte
- Προγραμματιζόμενη σειριακή USART
- Σειριακή διεπαφή Master/Slave SPI
- Προγραμματιζόμενος χρονοδιακόπτης Watchdog με ξεχωριστό ταλαντωτή στο τσιπ
- Αναλογική σύγκριση στο chip
• Ειδικά χαρακτηριστικά μικροελεγκτή
- Επαναφορά ενεργοποίησης και προγραμματιζόμενη ανίχνευση καφέ εξόδου
- Εσωτερικός βαθμονομημένος ταλαντωτής RC
- Εξωτερικές και εσωτερικές πηγές διακοπής
- Πέντε λειτουργίες ύπνου: αδράνεια, μείωση θορύβου ADC, εξοικονόμηση ενέργειας, απενεργοποίηση και αναμονή
• I/O και Πακέτα
- 23 προγραμματιζόμενες γραμμές I/O
- PDIP 28 απαγωγών, TQFP 32 απαγωγών και VQFN 32 απαγωγών
• Τάσεις λειτουργίας
- 2,7 - 5,5 V
- 0 - 16 MHz
• Κατανάλωση ρεύματος στα 4MHz, 3V, 25°C
- Ενεργό: 3,6 mA
- Λειτουργία αδράνειας: 1,0 mA
- Λειτουργία απενεργοποίησης: 0,5 µA
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουATmega8A-AUR.
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
