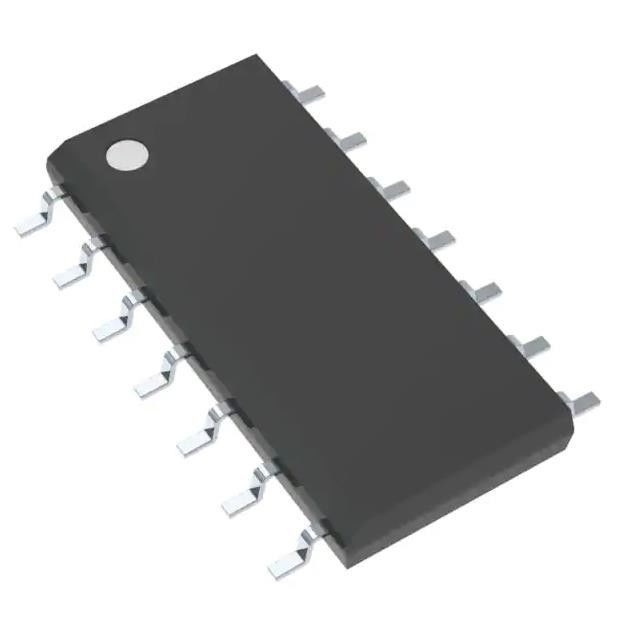

TL2843BDR Διακόπτες ισχύος IC REG CTRLR MULT TOP 14SOIC Μέχρι 500kHz
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TL2843BDR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 1 | Φάσεις παραγωγής: | 1 |
|---|---|---|---|
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 7.6V ~ 30V | Συχνότητα - μετατροπή: | Έως 500 kHz |
| Κύκλος καθήκοντος (Max): | 96% | Θερμοκρασία λειτουργίας: | -40 °C ~ 85 °C (TA) |
| Διαμόρφωση εξόδου: | Θετικός | Τοπολογία: | Η ώθηση, Flyback, διαβιβάζει |
Περιγραφή προϊόντων
TL2843BDR Διακόπτες ισχύος IC REG CTRLR MULT TOP 14SOIC Μέχρι 500kHz
Επικαιροποιημένη έκδοση ρυθμιστή προώθησης, αντίστροφης πτήσης, προώθησης, προώθησης, αντίστροφης πτήσης, προώθησης, αντίστροφης πτήσης, προώθησης, αντίστροφης πτήσης, προώθησης, αντίστροφης πτήσης, προώθησης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφης πτήσης, αντίστροφίας πτήσης, αντίστροφίας πτήσης, αντίστροφίας πτήσης, αντίστροφίας πτήσης, αντίστροφίας πτήσης, αντίστροφίας πτήσης IC 14-SOIC
Προδιαγραφές Αξιολόγηση των επιπτώσεων
| Τύπος | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ελέγχοντες διακόπτη συνεχούς ρεύματος | |
| Δρ. | Τεξας Instruments |
| Σειρά | - |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος εξόδου | Διοδηγός τρανζίστορ |
| Λειτουργία | Πιο πάνω, πιο πάνω/κατώτερα |
| Διαμόρφωση εξόδου | Θετικό |
| Τοπολογία | Προώθηση, Επιστροφή, Προώθηση |
| Αριθμός εκροών | 1 |
| Φάσεις παραγωγής | 1 |
| Η τάση - τροφοδοσία (Vcc/Vdd) | 7.6V ~ 30V |
| Συχνότητα - Μετατροπή | Μέχρι 500 kHz |
| Δραστηριώδης κύκλος (μέγιστος) | 96% |
| Σύγχρονος διορθωτής | - Όχι, όχι. |
| Συγχρονισμός ρολογιού | - Όχι, όχι. |
| Σειριακές διεπαφές | - |
| Χαρακτηριστικά ελέγχου | Έλεγχος συχνότητας |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 14-SOIC (0,154", 3,90 mm πλάτος) |
| Πακέτο συσκευής του προμηθευτή | 14-SOIC |
| Αριθμός βασικού προϊόντος | TL2843 |
ΧαρακτηριστικάτουΑξιολόγηση των επιπτώσεων
• Χαμηλό ρεύμα εκκίνησης (< 0,5 mA)
• Τεχνικό ρεύμα εκκένωσης οσιλατήρα
• Λειτουργία τρέχουσας λειτουργίας σε 500 kHz
• Αυτόματη αντιστάθμιση προώθησης
• Κλείδωμα PWM για ρεύμα κύκλου με κύκλο
Περιορισμός
• Εσωτερική αναφορά με
Κλειδώματα χαμηλής τάσης
• Υπόταξη εξόδου με υψηλό ρεύμα
Αποκλεισμός με υστερέση
• Καταστολή του διπλού παλμού
ΠεριγραφήτουΑξιολόγηση των επιπτώσεων
Οι σειρές TL284xB και TL384xB είναι συμβατές με τις τυποποιημένες TL284x και TL384x με τα ακόλουθα:
Το ρεύμα εκκίνησης καθορίζεται σε 0,5 mA (μέγιστο), ενώ το ρεύμα εκκένωσης του ταλαντωτή είναι
Επιπλέον, κατά τη διάρκεια των συνθηκών κλεισίματος χαμηλής τάσης, η ισχύς έχει μέγιστο
τάση κορεσμού 1,2 V ενώ βυθίζεται 10 mA (VCC = 5 V).
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτουΑξιολόγηση των επιπτώσεων
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 1 (απεριόριστο) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
