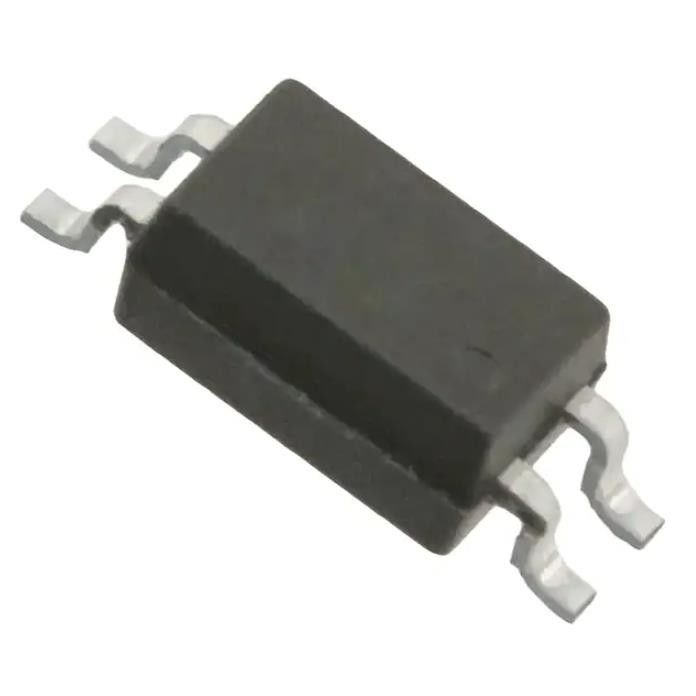

Acpl-217-56BE ολοκληρωμένο κύκλωμα 3.75kv Optoisolator τσιπ αισθητήρων θερμοκρασίας δια 4so
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Acpl-217-56BE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Αριθμός καναλιών: | 1 |
|---|---|---|---|
| Τάση - απομόνωση: | 3750Vrms | Αναλογία τρέχουσας μεταφοράς (λ.): | 130% @ 5mA |
| Αναλογία τρέχουσας μεταφοράς (Max): | 260% @ 5mA | Ανοίξτε/κλείστε το χρόνο (τύπος): | 3µs, 3µs |
| Χρόνος ανόδου/πτώση (τύπος): | 2µs, 3µs | Τύπος εισαγωγής: | Συνεχές ρεύμα |
| Υψηλό φως: | Acpl-217-56BE,Τσιπ Optoisolator αισθητήρων θερμοκρασίας,Ολοκληρωμένο κύκλωμα 3.75kv Optoisolator |
||
Περιγραφή προϊόντων
Acpl-217-56BE τσιπ Optoisolator 3.75kv ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων δια 4so
Κανάλι παραγωγής 3750Vrms 1 κρυσταλλολυχνιών Optoisolator 4-ΈΤΣΙ
Προδιαγραφές acpl-217-56BE
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Μονωτές |
| Optoisolators | |
| Κρυσταλλολυχνία, φωτοβολταϊκή παραγωγή Optoisolators | |
| Mfr | Broadcom που περιορίζεται |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Digi-Reel® | |
| Θέση προϊόντων | Ενεργός |
| Αριθμός καναλιών | 1 |
| Τάση - απομόνωση | 3750Vrms |
| Αναλογία τρέχουσας μεταφοράς (λ.) | 130% @ 5mA |
| Αναλογία τρέχουσας μεταφοράς (Max) | 260% @ 5mA |
| Ανοίξτε/κλείστε το χρόνο (τύπος) | 3µs, 3µs |
| Χρόνος ανόδου/πτώση (τύπος) | 2µs, 3µs |
| Τύπος εισαγωγής | Συνεχές ρεύμα |
| Τύπος παραγωγής | Κρυσταλλολυχνία |
| Τάση - παραγωγή (Max) | 80V |
| Τρέχων - παραγωγή/κανάλι | 50mA |
| Τάση - διαβιβάστε (Vf) (τύπος) | 1.2V |
| Τρέχων - συνεχές ρεύμα μπροστινό (εάν) (Max) | 50 μΑ |
| Κορεσμός Vce (Max) | 400mV |
| Λειτουργούσα θερμοκρασία | -55°C ~ 110°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 4-SOIC (πλάτος 0,173», 4.40mm) |
| Συσκευασία συσκευών προμηθευτών | 4-ΕΤΣΙ |
| Αριθμός προϊόντων βάσεων | Acpl-217 |
Χαρακτηριστικά γνωρίσματα acpl-217-56BE
• Αναλογία τρέχουσας μεταφοράς (CTR): 50% (ελάχιστο) ΕΑΝ = 5 μΑ, VCC = 5V
• Υψηλή εισόδου-εξόδου τάση απομόνωσης (VISO): 3750VRMS
• Μη-διαποτισμένος χρόνος απόκρισης (TR): 2 μs (χαρακτηριστικό) σε VCC = 10V, ολοκληρωμένος κύκλωμα = 2 μΑ, RL= 100Ω
• ΕΤΣΙ συσκευασία
• CMR: 10 kV/μs (χαρακτηριστικά)
• Ασφάλεια και εγκρίσεις ρύθμισης
– cUL
– ΤΟ EN 60747-5-2 IEC/EN/DIN
• Διαθέσιμες επιλογές
– ΤΟ CTR ΤΑΞΙΝΟΜΕΊ 0, Α, Β, Γ, ΚΑΙ Δ
Εφαρμογές acpl-217-56BE
• I/O διεπαφή για τους προγραμματίσημους ελεγκτές, υπολογιστές
• Ελεγκτές ακολουθίας
• Συσκευές συστημάτων, όργανο μέτρησης
• Μετάδοση σημάτων μεταξύ των κυκλωμάτων των διαφορετικών δυνατοτήτων και των σύνθετων αντιστάσεων
Περιβαλλοντικές & ταξινομήσεις εξαγωγής acpl-217-56BE
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
