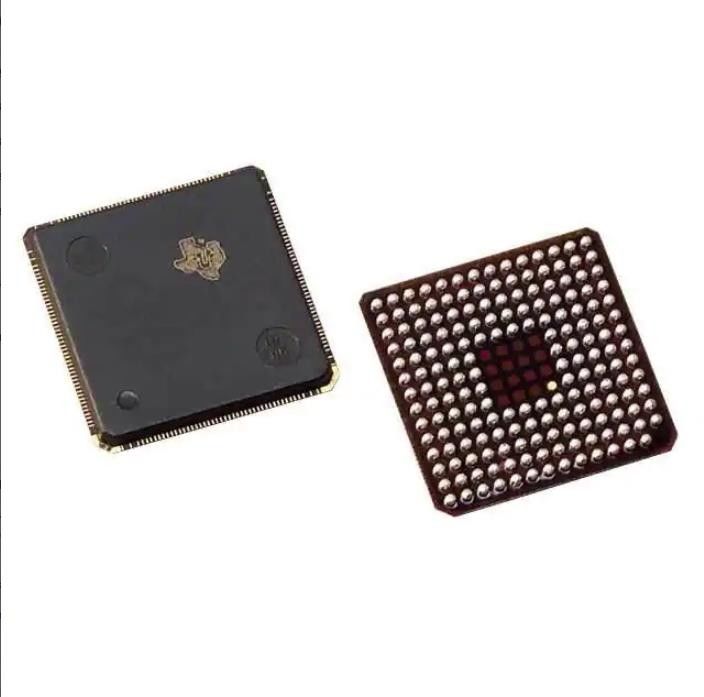

TMS320F2812ZHHS Chip αισθητήρα θερμοκρασίας MCU 32bit 256kb Flash 179bga
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TMS320F2812ZHHS |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σειρά: | Αυτοκίνητος, AEC-Q100, σταθερό σημείο C2000™ C28x | Συσκευασία: | Σωλήνας |
|---|---|---|---|
| Θέση προϊόντων: | Ξεπερασμένος | Επεξεργαστής πυρήνων: | C28x |
| Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας | Ταχύτητα: | 150MHz |
| Συνδετικότητα: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART | Περιφερειακές μονάδες: | DMA, POR, PWM, WDT |
| Υψηλό φως: | TMS320F2812ZHHS,Τσιπ αισθητήρα θερμοκρασίας MCU,MCU 32 bit 256 kb Flash 179 bga |
||
Περιγραφή προϊόντων
TMS320F2812ZHHS ολοκληρωμένα κυκλώματα IC Mcu 32bit 256kb Flash 179bga
C28x Automotive, AEC-Q100, C2000™ C28x Μικροελεγκτής σταθερού σημείου IC 32-bit Single-Core 150MHz 256KB (128K x 16) FLASH 179-BGA MicroStar (12x12)
Προδιαγραφές του TMS320F2812ZHHS
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Ενσωματωμένο | |
| Μικροελεγκτές | |
| Mfr | Texas Instruments |
| Σειρά | Automotive, AEC-Q100, C2000™ C28x Fix-Point |
| Πακέτο | Σωλήνας |
| Κατάσταση προϊόντος | Απαρχαιωμένος |
| Πυρήνας Επεξεργαστής | C28x |
| Μέγεθος πυρήνα | 32-bit Single-Core |
| Ταχύτητα | 150 MHz |
| Συνδεσιμότητα | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Περιφερειακά | DMA, POR, PWM, WDT |
| Αριθμός I/O | 56 |
| Μέγεθος μνήμης προγράμματος | 256 KB (128 K x 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 18 Χ 16 |
| Τάση - Τροφοδοσία (Vcc/Vdd) | 1,81V ~ 2V |
| Μετατροπείς δεδομένων | A/D 16x12b |
| Τύπος ταλαντωτή | Εσωτερικός |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |
| Πακέτο / Θήκη | 179-LFBGA |
| Πακέτο συσκευής προμηθευτή | 179-BGA MicroStar (12x12) |
| Βασικός αριθμός προϊόντος | TMS320 |
Χαρακτηριστικά τουTMS320F2812ZHHS
• Υψηλής απόδοσης στατική τεχνολογία CMOS
– 150 MHz (6,67 ns Χρόνος κύκλου)
– Σχεδίαση χαμηλής κατανάλωσης (1,8-V Core στα 135 MHz, 1,9-V Core στα 150 MHz, 3,3-VI/O)
• Υποστήριξη σάρωσης ορίων JTAG (1)
• CPU 32-bit υψηλής απόδοσης (TMS320C28x™)
– Λειτουργίες MAC 16 x 16 και 32 x 32
– 16 x 16 Διπλό MAC
– Harvard Bus Architecture
– Ατομικές Επιχειρήσεις
– Γρήγορη απόκριση και επεξεργασία διακοπής
– Μοντέλο Προγραμματισμού Ενιαίας Μνήμης
– Γραμμικό πρόγραμμα 4M/Προσέγγιση διεύθυνσης δεδομένων
– Αποτελεσματικό κώδικα (σε C/C++ και Assembly)
– Συμβατό με τον πηγαίο κώδικα επεξεργαστή TMS320F24x/LF240x
• Μνήμη στο Chip
– Συσκευές Flash: Έως 128K x 16 Flash (Τέσσερις τομείς 8K x 16 και έξι τομείς 16K x 16)
– Συσκευές ROM: Έως 128K x 16 ROM
– 1K x 16 OTP ROM
– L0 και L1: 2 μπλοκ των 4K x 16 Κάθε RAM μονής πρόσβασης (SARAM)
– H0: 1 Block 8K x 16 SARAM
– M0 και M1: 2 Blocks των 1K x 16 κάθε SARAM
• ROM εκκίνησης (4K x 16)
– Με λειτουργίες εκκίνησης λογισμικού
– Τυπικοί μαθηματικοί πίνακες
• Εξωτερική διεπαφή (2812)
– Πάνω από 1M x 16 Συνολική μνήμη
– Προγραμματιζόμενες καταστάσεις αναμονής
– Προγραμματιζόμενος χρόνος ανάγνωσης/εγγραφής Strobe
– Τρεις μεμονωμένες επιλογές τσιπ
• Endianness: Little Endian
• Έλεγχος ρολογιού και συστήματος
– Υποστηρίζονται αλλαγές δυναμικής αναλογίας PLL
– Ταλαντωτής On-Chip
– Ενότητα Watchdog Timer
• Τρεις εξωτερικές διακοπές
• Επέκταση περιφερειακής διακοπής (PIE) Block That
Υποστηρίζει 45 περιφερειακές διακοπές
• Τρεις 32-bit CPU-Timers
• Κλειδί ασφαλείας 128-Bit/Κλείδωμα
– Προστατεύει το Flash/ROM/OTP και το L0/L1 SARAM
– Αποτρέπει την αντίστροφη μηχανική υλικολογισμικού
• Περιφερειακά Ελέγχου Μοτέρ
– Δύο Υπεύθυνοι Εκδηλώσεων (EVA, EVB)
– Συμβατό με συσκευές 240xA
• Περιφερειακά σειριακά λιμάνια
– Σειριακή περιφερειακή διεπαφή (SPI)
– Δύο σειριακές διεπαφές επικοινωνιών (SCIs), Standard UART
– Ενισχυμένο δίκτυο ελεγκτή περιοχής (eCAN)
– Πολυκαναλική σειριακή θύρα προσωρινής αποθήκευσης (McBSP)
• ADC 12-bit, 16 καναλιών
– Πολυπλέκτης εισόδου 2 x 8 καναλιών
– Δύο Sample-and-Hold
– Μεμονωμένες/Ταυτόχρονες μετατροπές
– Γρήγορος ρυθμός μετατροπής: 80 ns/12,5 MSPS
• Έως 56 ακίδες I/O γενικής χρήσης (GPIO).
• Προηγμένες δυνατότητες εξομοίωσης
– Λειτουργίες ανάλυσης και σημείου διακοπής
– Εντοπισμός σφαλμάτων σε πραγματικό χρόνο μέσω υλικού
• Τα εργαλεία ανάπτυξης περιλαμβάνουν
– ANSI C/C++ Compiler/Assembler/Linker
– Code Composer Studio™ IDE
– DSP/BIOS™
– Ελεγκτές σάρωσης JTAG
• Λειτουργίες χαμηλής κατανάλωσης και εξοικονόμηση ενέργειας
– Υποστηρίζονται Λειτουργίες Αδράνειας, ΑΝΑΜΟΝΗΣ, ΔΙΑΚΟΠΗΣ
– Απενεργοποιήστε τα μεμονωμένα περιφερειακά ρολόγια
ΕΦΑΡΜΟΓΕΣτουTMS320F2812ZHHS
Τα TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 και TMS320C2812 συσκευές, μέλη της γενιάς TMS320C28x™ DSP, είναι εξαιρετικά ενσωματωμένες, υψηλής απόδοσης λύσεις για απαιτητικές εφαρμογές ελέγχου.Τα λειτουργικά μπλοκ και οι χάρτες μνήμης περιγράφονται στο Ενότητα 3, Λειτουργική Επισκόπηση.Σε όλο αυτό το έγγραφο, τα TMS320F2810, TMS320F2811 και TMS320F2812 συντομεύονται ως F2810, F2811 και F2812, αντίστοιχα.Το F281x υποδηλώνει και τις τρεις συσκευές Flash.TMS320C2810, TMS320C2811,και TMS320C2812 συντομεύονται ως C2810, C2811 και C2812, αντίστοιχα.Το C281x υποδηλώνει και τα τρία Συσκευές ROM.2810 υποδηλώνει και τις δύο συσκευές F2810 και C2810.Το 2811 υποδηλώνει και τα δύο F2811 και C2811 συσκευές;και 2812 υποδηλώνει και τις δύο συσκευές F2812 και C2812.
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουTMS320F2812ZHHS
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 3 (168 ώρες) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
