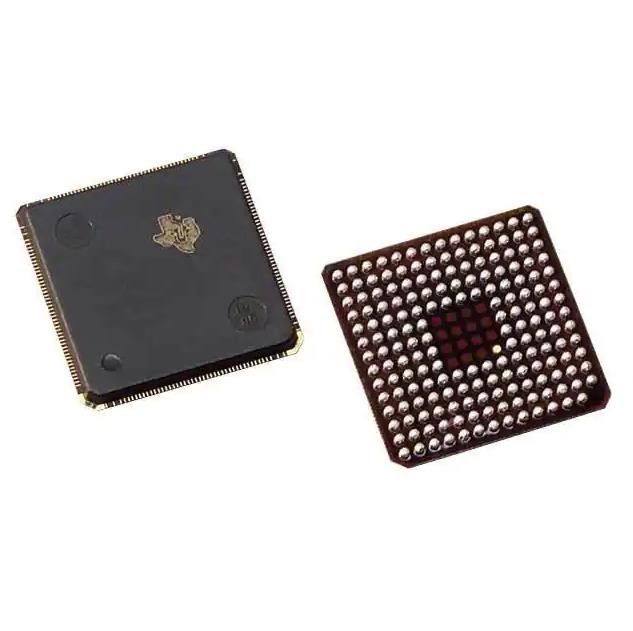

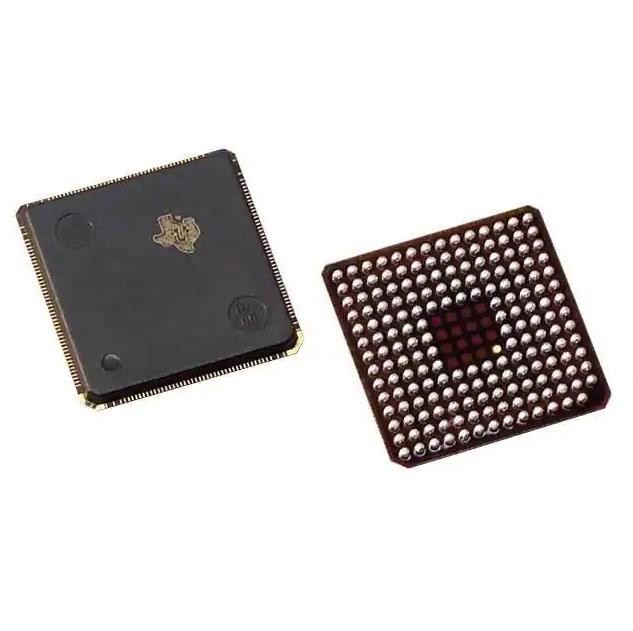

TMS320F2812ZHHA τριανταδυάμπιτο 256KB 179BGA αισθητήρων θερμοκρασίας ολοκληρωμένο κύκλωμα MCU τσιπ
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TMS320F2812ZHHA |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Mfr: | Texas Instruments | Σειρά: | Αυτοκίνητος, AEC-Q100, σταθερό σημείο C2000™ C28x |
|---|---|---|---|
| Συσκευασία: | Δίσκος | Θέση προϊόντων: | Ξεπερασμένος |
| Επεξεργαστής πυρήνων: | C28x | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα: | 150MHz | Συνδετικότητα: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Υψηλό φως: | TMS320F2812ZHHA,ΤΡΙΑΝΤΑΔΥΆΜΠΙΤΟ ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ MCU 256KB 179BGA,Τσιπ αισθητήρων θερμοκρασίας MCU |
||
Περιγραφή προϊόντων
TMS320F2812ZHHA τριανταδυάμπιτη 256kb ολοκληρωμένων κυκλωμάτων λάμψη 179bga ολοκληρωμένου κυκλώματος Mcu
TMS320F2812ZHHA τριανταδυάμπιτη 256kb ολοκληρωμένων κυκλωμάτων ελεγκτών λάμψη 179bga ολοκληρωμένου κυκλώματος Mcu
C28x αυτοκίνητος, AEC-Q100, τριανταδυάμπιτη ΛΆΜΨΗ 179-BGA MicroStar ενιαίος-πυρήνων 150MHz 256KB ολοκληρωμένου κυκλώματος μικροελεγκτών σταθερών σημείων C2000™ C28x (128K Χ 16) (12x12)
Προδιαγραφές TMS320F2812ZHHA
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Ενσωματωμένος | |
| Μικροελεγκτές | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητος, AEC-Q100, σταθερό σημείο C2000™ C28x |
| Συσκευασία | Δίσκος |
| Θέση προϊόντων | Ξεπερασμένος |
| Επεξεργαστής πυρήνων | C28x |
| Μέγεθος πυρήνων | τριανταδυάμπιτος ενιαίος-πυρήνας |
| Ταχύτητα | 150MHz |
| Συνδετικότητα | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Περιφερειακές μονάδες | DMA, POR, PWM, WDT |
| Αριθμός του I/O | 56 |
| Μέγεθος μνήμης προγράμματος | 256KB (128K Χ 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 18K Χ 16 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.81V ~ 2V |
| Μετατροπείς στοιχείων | A/D 16x12b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 179-LFBGA |
| Συσκευασία συσκευών προμηθευτών | 179-BGA MicroStar (12x12) |
| Αριθμός προϊόντων βάσεων | TMS320 |
Χαρακτηριστικά γνωρίσματα TMS320F2812ZHHA
• Υψηλής απόδοσης στατική τεχνολογία CMOS
- 150 MHZ (το κύκλος ζωών 6,67-NS)
- Χαμηλής ισχύος (1.8-VCoreat135MHz,
1,9-β πυρήνας στο I/O) σχέδιο 150 MHZ, 3,3-β
• Υποστήριξη ανίχνευσης ορίου JTAG
• Υψηλής απόδοσης τριανταδυάμπιτη ΚΜΕ (TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
- Αρχιτεκτονική λεωφορείων του Χάρβαρντ
- Ατομικές διαδικασίες
- Γρήγορα διακόψτε την απάντηση και την επεξεργασία
- Ενοποιημένο πρότυπο προγραμματισμού μνήμης
4M γραμμική προσιτότητα διευθύνσεων προγράμματος/στοιχείων
- Κώδικας-αποδοτικός (σε C/C++ και τη συνέλευση)
- Συμβατό σύστημα κωδικού πηγής επεξεργαστών TMS320F24x/IF240x
• Μνήμη -τσιπ
- Συσκευές λάμψης: Μέχρι 128K Χ λάμψη 16
(Τέσσερις 16 και έξι 16K 16 τομείς του 8K Χ) - συσκευές ROM: Μέχρι 128K Χ 16 • ROM - ROM 1KX 16 OTP
• L0 και L1: 2 φραγμοί 4K 16 κάθε RAM ενιαίος-πρόσβασης (SARAM)
- H0: 1Block 8K 16 SARAM
- M0 και M1: 2 φραγμοί 1K 16 κάθε SARAM
• ROM μποτών (4Kx Χ 16)
- Με τους τρόπους μποτών λογισμικού
- Τυποποιημένοι πίνακες Math
• Εξωτερική διεπαφή (2812)
- Άνω των 1Mx 16 συνολική μνήμη
- Προγραμματίσημος περιμένετε τα κράτη
- Προγραμματίσημος ανάγνωσης-γραφής συγχρονισμός στροβοσκόπιων
- Το μεμονωμένο τσιπ τρία επιλέγει
• Endianness: Λίγο Endian
ΕΦΑΡΜΟΓΕΣ TMS320F2812ZHHA
• Έλεγχος ρολογιών και συστημάτων
- Δυναμική αναλογία αλλαγές PLL που υποστηρίζονται
- Ταλαντωτής -τσιπ
- Ενότητα χρονομέτρων φυλάκων
• Τρία εξωτερικά διακόπτουν
• Περιφερειακός διακόψτε το φραγμό επέκτασης (ΠΙΤΑ) που οι υποστηρίξεις 45 περιφερειακές διακόπτουν
• Τρία τριανταδυάμπιτα ΚΜΕ-χρονόμετρα
• εκατονεικοσαοκτάμπιτες κλειδί/κλειδαριά ασφάλειας
- Προστατεύει Flash/ROM/OTP και L0/L1 SARAM - αποτρέπει την αντίστροφος-εφαρμοσμένη μηχανική υλικολογισμικού
• Περιφερειακές μονάδες ελέγχου μηχανών
- Δύο διευθυντές γεγονότος (EVA, EVB)
- Συμβατό σύστημα στις συσκευές 240xA
• Περιφερειακές μονάδες τμηματικών λιμένων
- Τμηματική περιφερειακή διεπαφή (SPI)
- Δύο τμηματικές διεπαφές επικοινωνιών (SCls), τυποποιημένο UART
- Ενισχυμένο δίκτυο περιοχής ελεγκτών (eCAN)
- Πολυδιαυλικός αποθηκευμένος τμηματικός λιμένας (McBSP)
• 12-κομμάτι ΠΑΧ, 16 κανάλια
-2x8Channel πολυδιαυλωτής εισαγωγής
- Δύο Sample-and-Hold
- Ενιαίες/ταυτόχρονες μετατροπές
- Γρήγορη συναλλαγματική ισοτιμία: 80 ns/12.5 MSPS
• Μέχρι 56 γενικής χρήσης I/O καρφίτσες (GPIO) • Προηγμένα χαρακτηριστικά γνωρίσματα άμιλλας
- Λειτουργίες ανάλυσης και σημείου παύσης
- Πραγματικός - ο χρόνος διορθώνει μέσω του υλικού
• Τα εργαλεία ανάπτυξης περιλαμβάνουν
- Μεταγλωττιστής/assembler/συνδετικός εκδότης Ansi C/C++
- Στούντιο TM IDE συνθετών κώδικα
- DSP/BIOSTM
- Ελεγκτές ανίχνευσης JTAG (1)
• Χαμηλής ισχύος τρόποι και αποταμίευση δύναμης
- ΜΗ ΑΠΑΣΧΟΛΗΣΗΣ, ΕΦΕΔΡΙΚΟΣ, τρόποι ΣΤΑΣΗΣ που υποστηρίζονται
- Θέστε εκτός λειτουργίας τα μεμονωμένων περιφερειακών ρολόγια
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TMS320F2812ZHHA
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
