LM2735XQMF/NOPB ολοκληρωμένα κυκλώματα IC Reg Multi Config ADJ 2.1A SOT23
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | LM2735XQMF/NOPB |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Θέση προϊόντων: | Ενεργός | Λειτουργία: | Επιταχύνω, επιταχύνω/βήμα - κάτω |
|---|---|---|---|
| Διαμόρφωση παραγωγής: | Θετικός | Τοπολογία: | Boost, Flyback, SEPIC |
| Τύπος παραγωγής: | διευθετήσιμος | Αριθμός αποτελεσμάτων: | 1 |
| Τάση - που εισάγεται (λ.): | 2.7V | Τάση - που εισάγεται (Max): | 5.5V |
| Υψηλό φως: | LM2735XQMF/NOPB,LM2735XQMF ολοκληρωμένα κυκλώματα IC,Reg Multi Config ADJ 2.1A SOT23 |
||
Περιγραφή προϊόντων
LM2735XQMF/NOPB ολοκληρωμένα κυκλώματα IC Reg Mult Confg Adj 2.1a Sot23
Boost, Flyback, SEPIC Switching Regulator Θετική Ρυθμιζόμενη IC 3V 1 Έξοδος 2.1A (διακόπτης) SC-74A, SOT-753
Προδιαγραφές του LM2735XQMF/NOPB
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Ρυθμιστές τάσης - Ρυθμιστές μεταγωγής DC DC | |
| Mfr | Texas Instruments |
| Σειρά | Αυτοκίνητο, AEC-Q100 |
| Πακέτο | Ταινία και καρούλι (TR) |
| Κοπή ταινίας (CT) | |
| Digi-Reel® | |
| Κατάσταση προϊόντος | Ενεργός |
| Λειτουργία | Step-Up, Step-Up/Step-Down |
| Διαμόρφωση εξόδου | Θετικός |
| Τοπολογία | Boost, Flyback, SEPIC |
| Τύπος εξόδου | Ευκανόνιστος |
| Αριθμός Εξόδων | 1 |
| Τάση - Είσοδος (Ελάχιστο) | 2,7V |
| Τάση - Είσοδος (Μέγ.) | 5,5 V |
| Τάση - Έξοδος (ελάχιστη/σταθερή) | 3V |
| Τάση - Έξοδος (Μέγ.) | 24V |
| Ρεύμα - Έξοδος | 2.1A (διακόπτης) |
| Συχνότητα - Εναλλαγή | 1,6 MHz |
| Σύγχρονος ανορθωτής | Οχι |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TJ) |
| Τύπος τοποθέτησης | Αναρτημένο στην επιφάνεια |

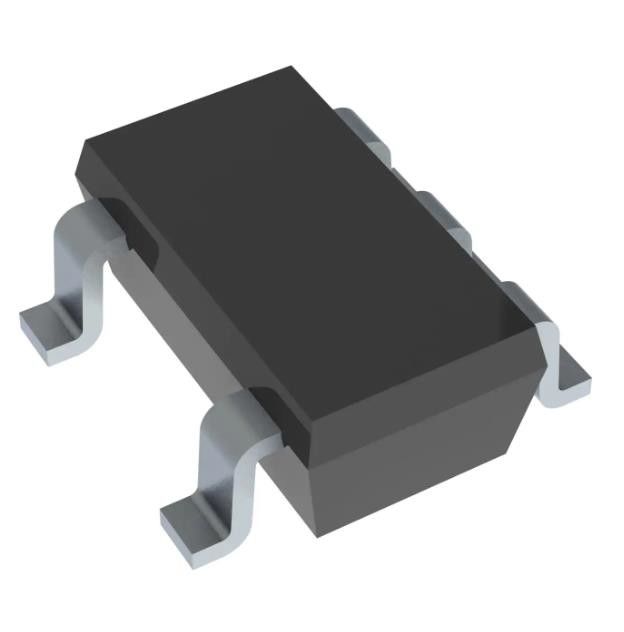

| Πακέτο / Θήκη | SC-74A, SOT-753 |
| Πακέτο συσκευής προμηθευτή | ΣΩΤ-23-5 |
| Βασικός αριθμός προϊόντος | LM2735 |
Χαρακτηριστικά τουLM2735XQMF/NOPB
• AEC-Q100 Πιστοποιημένο για Εφαρμογές Αυτοκινήτων:
– Βαθμός θερμοκρασίας συσκευής 1: –40°C έως +125°C Εύρος λειτουργίας περιβάλλοντος
• Εύρος τάσης εισόδου: 2,7 V έως 5,5 V
• Εύρος τάσης εξόδου: 3 V έως 24 V
• 2,1-Α Ρεύμα μεταγωγής πάνω από το πλήρες εύρος θερμοκρασίας
• Έλεγχος τρέχουσας λειτουργίας
• Logic High Enable Pin
• Εξαιρετικά χαμηλό ρεύμα αναμονής 80 nA σε τερματισμό λειτουργίας
• Διακόπτης NMOS 170-mΩ
• Ακρίβεια τάσης ανάδρασης 2%.
• Ευκολία στη χρήση, Μικρό συνολικό μέγεθος διαλύματος
– Εσωτερική μαλακή εκκίνηση
– Εσωτερική Αποζημίωση
– Δύο συχνότητες μεταγωγής
– 520 kHz (LM2735-Y)
– 1,6 MHz (LM2735-X)
– Χρησιμοποιεί επαγωγείς τοποθέτησης μικρών επιφανειών και πυκνωτές τσιπ
– Πακέτα Tiny SOT-23 και WSON
• Δημιουργήστε μια προσαρμοσμένη σχεδίαση χρησιμοποιώντας το LM2735-Q1 με το WEBENCH® Power Designer
ΕΦΑΡΜΟΓΕΣτουLM2735XQMF/NOPB
• Automotive Infotainment and Cluster
• Advanced Driver Assistant System (ADAS)
• Πύλη
• Πόλωση TFT LCD αυτοκινήτου
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις τουLM2735XQMF/NOPB
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
