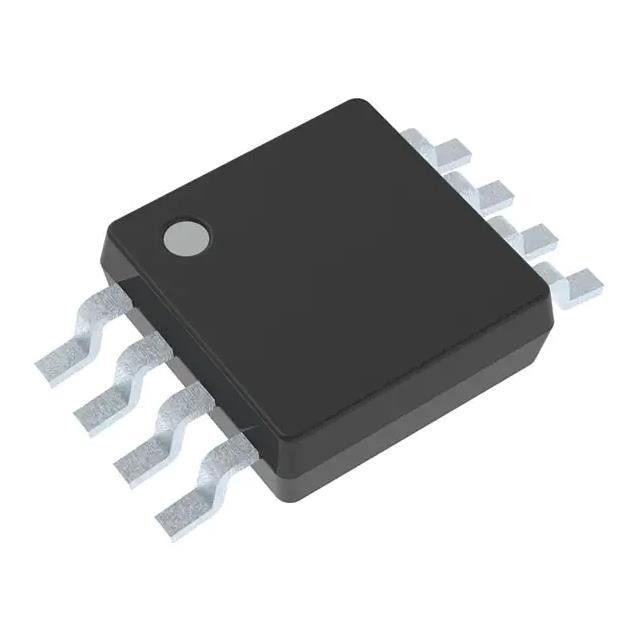

TCA9406DCUR τσιπ κυκλωμάτων μεταφραστών επιπέδων τάσης 24Mbps 8-VSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TCA9406DCUR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός κυκλωμάτων: | 1 | Κανάλια ανά κύκλωμα: | 2 |
|---|---|---|---|
| Τάση - VCCA: | 1.65 Β ~ 3,6 Β | Τάση - VCCB: | 2.3 Β ~ 5,5 Β |
| Τύπος παραγωγής: | Ανοιχτό σιφώνι | Ποσοστό στοιχείων: | 24Mbps |
| Λειτουργούσα θερμοκρασία: | -40°C ~ 85°C (TA) | Συσκευασία συσκευών προμηθευτών: | 8-VSSOP |
Περιγραφή προϊόντων
TCA9406DCUR τσιπ κυκλωμάτων μεταφραστών επιπέδων τάσης 24Mbps 8-VSSOP
Αμφίδρομο 1 κύκλωμα 2 κανάλι 24Mbps 8-VSSOP μεταφραστών επιπέδων τάσης
Προδιαγραφές TCA9406DCUR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Λογική | |
| Μεταφραστές, μοχλοί μετατόπισης επιπέδων | |
| Mfr | Texas Instruments |
| Σειρά | TCA |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Τύπος μεταφραστών | Επίπεδο τάσης |
| Τύπος καναλιών | Αμφίδρομος |
| Αριθμός κυκλωμάτων | 1 |
| Κανάλια ανά κύκλωμα | 2 |
| Τάση - VCCA | 1.65 Β ~ 3,6 Β |
| Τάση - VCCB | 2.3 Β ~ 5,5 Β |
| Σήμα εισαγωγής | - |
| Σήμα παραγωγής | - |
| Τύπος παραγωγής | Ανοικτός αγωγός |
| Ποσοστό στοιχείων | 24Mbps |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C (TA) |
| Χαρακτηριστικά γνωρίσματα | Αντίληψη αυτόματος-κατεύθυνσης |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 8-VFSOP (πλάτος 0,091», 2.30mm) |
| Συσκευασία συσκευών προμηθευτών | 8-VSSOP |
| Αριθμός προϊόντων βάσεων | TCA9406 |
Χαρακτηριστικά γνωρίσματα TCA9406DCUR
• 2-κομμάτι αμφίδρομος μεταφραστής για τις γραμμές SDA και SCL στις εφαρμογές I2C
• Παρέχει την αμφίδρομη μετάφραση τάσης χωρίς την καρφίτσα κατεύθυνσης
• Παραγωγή υψηλός-σύνθετης αντίστασης SCL_A, SDA_A, SCL_B, καρφίτσες SDA_B όταν OE = χαμηλός ή VCC = 0 Β
• Εσωτερικός αντιστάτης 10 kΩ Pullup σε όλες τις καρφίτσες SDA και SCL
• 1.65 Β σε 3,6 Β στο λιμένα Α και 2,3 Β σε 5,5 Β στο λιμένα Β (VCCA ≤ VCCB)
• VCC χαρακτηριστικό γνώρισμα απομόνωσης: Εάν καθενός VCC που εισάγεται είναι GND, και οι δύο λιμένες είναι στο κράτος υψηλός-σύνθετης αντίστασης
• Καμία αλληλοuχία δύναμη-ανεφοδιασμού που απαιτείται: Είτε VCCA είτε VCCB μπορεί να είναι Ramped πρώτα
• Χαμηλό Ioff 2 µA όταν είτε VCCA είτε VCCB = 0 Β
• OE η εισαγωγή μπορεί να δεθεί άμεσα σε VCCA ή να ελεγχθεί από GPIO
• Σύρτης-επάνω στην απόδοση υπερβαίνει 100 μΑ ανά JESD 78, κατηγορία ΙΙ
• Η προστασία ESD υπερβαίνει JESD 22
– Ένας λιμένας
– πρότυπο ανθρώπινου σώματος 2500-β (a114-β)
– πρότυπο μηχανών 250-β (a115-α)
– πρότυπο charged-συσκευών 1500-β (C101)
– Λιμένας Β
– πρότυπο ανθρώπινου σώματος 8-kV (a114-β)
– πρότυπο μηχανών 250-β (a115-α)
– πρότυπο charged-συσκευών 1500-β (C101)
Εφαρμογές TCA9406DCUR
• Ι2C/SMBus
• UART
• GPIO
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TCA9406DCUR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
