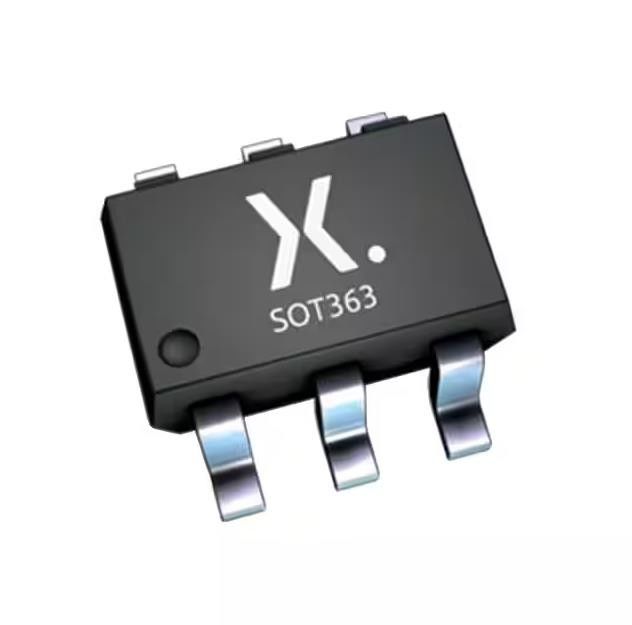

74LVC2G34GW-Q100 το τσιπ BUF ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων μη-ΑΝΑΣΤΡΈΦΕΙ 5.5V 6TSSOP
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | 74LVC2G34GW-Q100 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός στοιχείων: | 2 | Αριθμός κομματιών ανά στοιχείο: | 1 |
|---|---|---|---|
| Τύπος παραγωγής: | Αντιφατικός | Τρέχων - υψηλός, χαμηλός συντελεστής παραγωγής: | 32mA, 32mA |
| Τάση - ανεφοδιασμός: | 1,65V ~ 5,5V | Λειτουργούσα θερμοκρασία: | -40°C ~ 125°C (TA) |
| Συσκευασία συσκευών προμηθευτών: | 6-TSSOP | ||
Περιγραφή προϊόντων
74LVC2G34GW-Q100 το τσιπ BUF ολοκληρωμένου κυκλώματος ολοκληρωμένων κυκλωμάτων μη-ΑΝΑΣΤΡΈΦΕΙ 5.5V 6TSSOP
Απομονωτής, μη-που αναστρέφει το στοιχείο 2 1 μπιτ ανά αντιφατική παραγωγή 6-TSSOP στοιχείων
Προδιαγραφές 74LVC2G34GW-Q100
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Λογική | |
| Απομονωτές, οδηγοί, δέκτες, πομποδέκτες | |
| Mfr | ΑΜΕΡΙΚΑΝΙΚΗ Α.Ε. Nexperia. |
| Σειρά | Αυτοκίνητος, AEC-Q100, 74LVC |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Τύπος λογικής | Απομονωτής, μη-αναστροφή |
| Αριθμός στοιχείων | 2 |
| Αριθμός κομματιών ανά στοιχείο | 1 |
| Τύπος εισαγωγής | - |
| Τύπος παραγωγής | Αντιφατικός |
| Τρέχων - παραγωγή υψηλή, χαμηλός | 32mA, 32mA |
| Τάση - ανεφοδιασμός | 1.65V ~ 5.5V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 6-TSSOP, SC-88, ΜΈΘΥΣΟΣ-363 |
| Συσκευασία συσκευών προμηθευτών | 6-TSSOP |
| Αριθμός προϊόντων βάσεων | 74LVC2G34 |
Χαρακτηριστικά γνωρίσματα 74LVC2G34GW-Q100
• Διευκρινισμένος από -40 °C σε +85 °C και -40 °C σε +125 °C
• Ευρεία σειρά τάσης ανεφοδιασμού από 1,65 Β σε 5,5 Β
• Overvoltage ανεκτικές εισαγωγές σε 5,5 Β
• Υψηλή ασυλία θορύβου
• ±24 κίνηση παραγωγής μΑ (VCC = 3,0 Β)
• Χαμηλής ισχύος διασκεδασμός CMOS
• IOFF παρέχει τη μερική δύναμη-κάτω λειτουργία τρόπου
• Απ' ευθείας επικοινωνία με τα επίπεδα TTL
• Σύρτης-επάνω στην απόδοση υπερβαίνει 250 μΑ
• Συμμορφώνεται με τα πρότυπα JEDEC:
• JESD8-7 (1,65 Β ΣΕ 1,95 Β)
• JESD8-5 (2,3 Β ΣΕ 2,7 Β)
• JESD8C (2,7 Β ΣΕ 3,6 Β)
• JESD36 (4,5 Β ΣΕ 5,5 Β)
• Προστασία ESD:
• Mil-STD-883, μέθοδος 3015 υπερβαίνει 2000 Β
• HBM JESD22-A114F ΥΠΕΡΒΑΊΝΕΙ 2000 Β
• Οι ΚΚ JESD22-A115-A υπερβαίνουν 200 Β (Γ = 200 pF, Ρ = 0 Ω)
• Πολλαπλάσιες επιλογές συσκευασίας
Γενική περιγραφή 74LVC2G34GW-Q100
Το 74LVC2G34-Q100 είναι ένας διπλός απομονωτής. Οι εισαγωγές μπορούν να οδηγηθούν από είτε 3,3 Β είτε 5 συσκευές Β. Αυτό
το χαρακτηριστικό γνώρισμα επιτρέπει τη χρήση αυτών των συσκευών ως μεταφραστές μικτός 3,3 Β και 5 περιβάλλοντα Β.
Αυτό το προϊόν ήταν κατάλληλο στο αυτοκίνητο Συμβούλιο ηλεκτρονικής (AEC) τυποποιημένο Q100
(Βαθμός 1) και είναι κατάλληλος για τη χρήση στις αυτοκίνητες εφαρμογές.
Περιβαλλοντικές & ταξινομήσεις εξαγωγής 74LVC2G34GW-Q100
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
