Dbl1010hb-100m-ρ τσιπ 7-18V 1KHZ ολοκληρωμένων κυκλωμάτων χαμηλού θορύβου
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Dbl1010hb-100m-ρ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Διαμόρφωση διόδων: | 1 κοινή κάθοδος ζευγαριού | Τεχνολογία: | Schottky |
|---|---|---|---|
| Τάση - ΣΥΝΕΧΗΣ αντιστροφή (Vr) (Max): | 170 Β | Τρέχων - μέσος όρος που αποκαθίσταται (Io) (ανά δίοδο): | 8A |
| Τάση - διαβιβάστε (Vf) (Max) @ εάν: | 920 MV @ 8 Α | Ταχύτητα: | Γρήγορη αποκατάσταση =< 500ns, > 200mA (Io) |
| Τρέχων - αντίστροφη διαρροή @ Vr: | 15 µA @ 170 Β | Λειτουργούσα θερμοκρασία - σύνδεση: | 175°C (Max) |
Περιγραφή προϊόντων
Dbl1010hb-100m-ρ τσιπ 7-18V 1KHZ ολοκληρωμένων κυκλωμάτων χαμηλού θορύβου
Εκτός αν ορίζεται διαφορετικά, Vcc=10V, f=1KHz, Rg=600, RL=10K. Ta=25°C
Προδιαγραφές του dbl1010hb-100m-ρ
(Εκτός αν ορίζεται διαφορετικά, Vcc=10V, f=1KHz, Rg=600, RL=10K. Ta=25°C)
| Χαρακτηριστικά | σύμβολο | Κύκλωμα δοκιμής | Όροι δοκιμής | ορυχείο | τύπος | μέγιστος | μονάδα |
| Ήρεμο ρεύμα | ICCO | 1 | - | 5.5 | 8.5 | μΑ | |
| Κέρδος τάσης ανοικτών βρόχων | GVO | 1 | Βλ. =100μF, RF =0 | - | 100 | - | DB |
| Ισοδύναμη εισαγωγή | VOM | 2 |
THD 0,5%, Εξίσωση NAB |
2 | 2.8 | Vrms | |
| τάση θορύβου | VNI | 2 | Rg =2.2kΩ BPF15HZ-30kHz | - | 1 | 2.5 | µVrms |
| αντίσταση εισαγωγής | RIN | 2 | Vo =1Vrms | - | 100 | - | kΩ |
| χωρισμός καναλιών | CHSEP | 2 | f=10kHz, Rg 2.2kΩ Vo =1Vrms |
- | 70 | - | DB |
| Απόρριψη κυματισμών | R.R. | 2 | f=100Hz, VIN =1Vrms CB χωρίς σύνδεση |
- | 50 | - | DB |
| Χαμηλώνοντας αναλογία | M.R. | 2 | Vg =1V, OdB 1 Vrms. | 80 | - | DB |
Χαρακτηριστικά γνωρίσματα του dbl1010hb-100m-ρ
* Κέρδος υψηλής τάσης: Gvo 100dB (τύπος) σε f=1kHz
* Άριστος χωρισμός καναλιών και υψηλός κυματισμός
απόρριψη: CHSEP. 70dB (τύπος)
R.R.=50dB (τύπος.)
* Χαμηλού θορύβου: VNI = 1.0μVrms (τύπος)
Σε Rg 2.2k.Ω = 15Hz-30kHz
* Χαμηλώνοντας κύκλωμα ενσωματωμένο: 2V≧V9≧0.9V
* Ευρεία λειτουργούσα σειρά τάσης ανεφοδιασμού: Vcc = 7-18V.
* Άριστος χωρισμός καναλιών και υψηλός κυματισμός
απόρριψη: CHSEP. 70dB (τύπος)
R.R.=50dB (τύπος.)
* Χαμηλού θορύβου: VNI = 1.0μVrms (τύπος)
Σε Rg 2.2k.Ω = 15Hz-30kHz
* Χαμηλώνοντας κύκλωμα ενσωματωμένο: 2V≧V9≧0.9V
* Ευρεία λειτουργούσα σειρά τάσης ανεφοδιασμού: Vcc = 7-18V.
Εφαρμογές του dbl1010hb-100m-ρ
* Στερεοφωνική χρήση αυτοκινήτων ή σπιτιών.

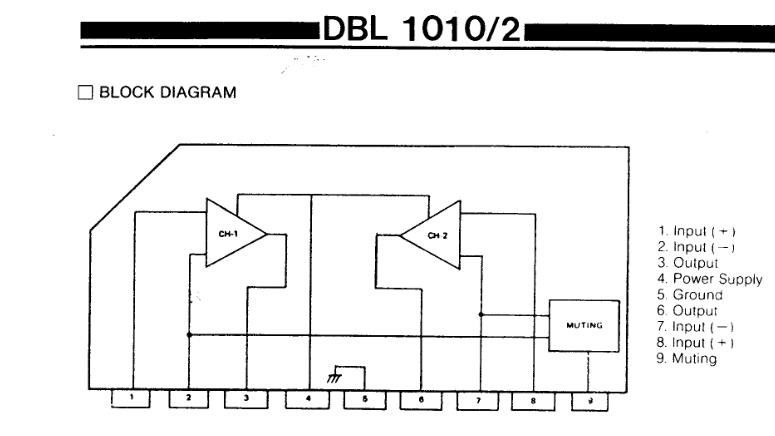

* DBL 1010 είναι 8 ΓΟΥΛΙΆ, Pin9 (λειτουργία: Muteing) κόψτε.
