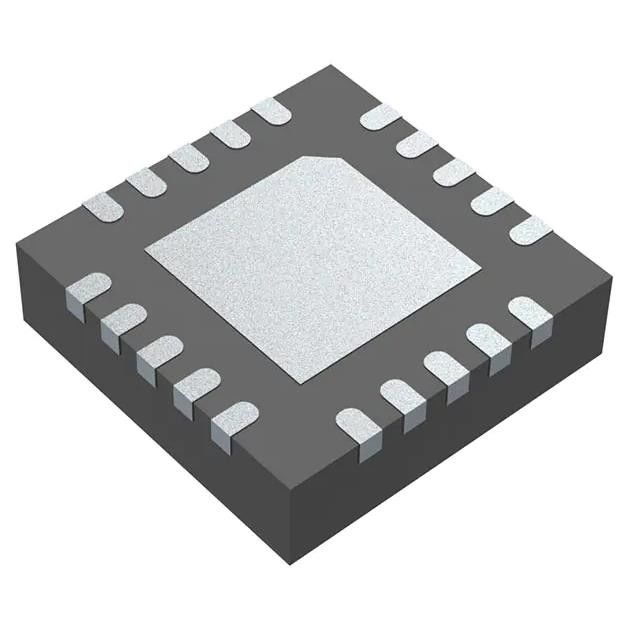

TPS51285BRUKR ΚΑΝΟΝΙΣΜΌΣ ΣΥΓΧΡΟΝΙΣΜΌΣ 20WQFN 400KHZ 5V ~ 24V ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΤΕΤΡΑΓΏΝΩΝ BUCK/LNR
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | TPS51285BRUKR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός αποτελεσμάτων: | 4 | Συχνότητα - μετατροπή: | 400kHz, 475kHz |
|---|---|---|---|
| Τάση/Ρεύμα - Έξοδος 1: | Ελεγκτής | Τάση/ρεύμα - παραγωγή 2: | Ελεγκτής |
| Τάση/ρεύμα - παραγωγή: | 3 3.3V, 100mA | Τάση - ανεφοδιασμός: | 5V ~ 24V |
Περιγραφή προϊόντων
TPS51285BRUKR ΚΑΝΟΝΙΣΜΌΣ ΣΥΓΧΡΟΝΙΣΜΌΣ 20WQFN 400KHZ 5V ~ 24V ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΤΕΤΡΑΓΏΝΩΝ BUCK/LNR
PMIC - Ρυθμιστές τάσης - γραμμική μετατροπή 4 βήμα παραγωγής - κάτω από (Buck) σύγχρονο (2), γραμμικό (LDO) (2) 400kHz, 475kHz 20-WQFN (3x3)
Προδιαγραφές TPS51285BRUKR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Διαχείριση δύναμης (PMIC) | |
| Ρυθμιστές τάσης - γραμμικοί + μετατροπή | |
| Mfr | Texas Instruments |
| Σειρά | Δ-CAP™ |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Τοπολογία | Βήμα - κάτω από (Buck) σύγχρονο (2), γραμμικό (LDO) (2) |
| Αριθμός αποτελεσμάτων | 4 |
| Συχνότητα - μετατροπή | 400kHz, 475kHz |
| Τάση/ρεύμα - παραγωγή 1 | Ελεγκτής |
| Τάση/ρεύμα - παραγωγή 2 | Ελεγκτής |
| Τάση/ρεύμα - παραγωγή 3 | 3.3V, 100mA |
| w/LED οδηγός | Αριθ. |
| w/Supervisor | Αριθ. |
| w/Sequencer | Αριθ. |
| Τάση - ανεφοδιασμός | 5V ~ 24V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 20-WFQFN εκτεθειμένο μαξιλάρι |
| Συσκευασία συσκευών προμηθευτών | 20-WQFN (3x3) |
| Αριθμός προϊόντων βάσεων | TPS51285 |
Χαρακτηριστικά γνωρίσματα TPS51285BRUKR
• Σειρά τάσης εισαγωγής: 5 Β σε 24 Β
• Τάσεις παραγωγής: 5 Β και 3,3 Β (διευθετήσιμη σειρά ±10%)
• Ενσωματωμένος, 100-μΑ, 5-β και 3,3-β LDOs
• Παραγωγή ρολογιών για την δαπάνη-αντλία
• Ακρίβεια αναφοράς ±1%
• Προσαρμοστική έγκαιρη αρχιτεκτονική ελέγχου τρόπου δ-CAP™ με τη συχνότητα kHz 400 (CH1) και 475 kHz (CH2)
• Αυτόματος-εκσκαφέας και τρόποι ULQ™ για τη μακριά διάρκεια ζωής μπαταρίας στον εφεδρικό τρόπο συστημάτων
• Εσωτερική 0,8 σερβο μαλακός-έναρξη κας τάση
• Τρέχον σχέδιο αντίληψης χαμηλός-πλευράς Ρ
• Ενσωματωμένη λειτουργία απαλλαγής παραγωγής
• Χωριστός επιτρέψτε την εισαγωγή για Switchers
• Αφιερωμένα θέτοντας τερματικά της OC
• Καλός δείκτης δύναμης
• Προστασία OVP, UVP και OCP
• Μη-σύρτης UVLO και προστασία OTP
• 20-καρφίτσα, 3 χιλ. Χ 3 χιλ., QFN (RUK)
Εφαρμογές TPS51285BRUKR
• Φορητοί υπολογιστές
• Υπολογιστές ταμπλετών
Περιβαλλοντικές & ταξινομήσεις εξαγωγής TPS51285BRUKR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 2 (1 έτος) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
