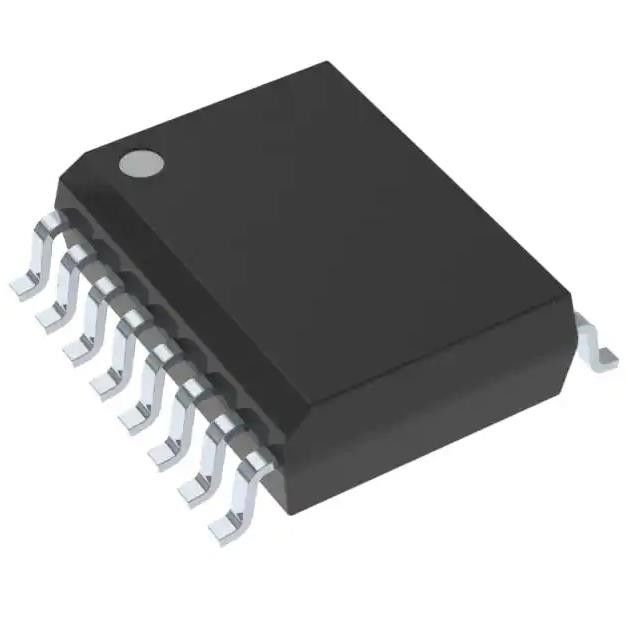

ISO7641FMDWR ψηφιακός μονωτής 4243Vrms 4 κανάλι 150Mbps 25kV/µs CMTI 16-SOIC
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | ISO7641FMDWR |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός καναλιών: | 4 | Εισαγωγές - δευτερεύον 1/Side 2: | 3/1 |
|---|---|---|---|
| Τύπος καναλιών: | Ομοιοκατευθυνόμενος | Τάση - απομόνωση: | 4243Vrms |
| Κοινή παροδική ασυλία τρόπου (λ.): | 25kV/µs | Ποσοστό στοιχείων: | 150Mbps |
| TpLH καθυστέρησης διάδοσης/tpHL (Max): | 10.5ns, 10.5ns | Διαστρέβλωση πλάτους σφυγμού (Max): | 2ns |
Περιγραφή προϊόντων
ISO7641FMDWR ψηφιακός μονωτής 4243Vrms 4 κανάλι 150Mbps 25kV/µs CMTI 16-SOIC
Ψηφιακός μονωτής 4243Vrms 4 κανάλι 150Mbps 25kV/µs CMTI 16-SOIC γενικού σκοπού (πλάτος 0,295», 7.50mm)
Προδιαγραφές ISO7641FMDWR
| ΤΥΠΟΣ | ΠΕΡΙΓΡΑΦΗ |
| Κατηγορία | Μονωτές |
| Ψηφιακοί μονωτές | |
| Mfr | Texas Instruments |
| Σειρά | - |
| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Ταινία περικοπών (CT) | |
| Θέση προϊόντων | Ενεργός |
| Τεχνολογία | Χωρητική σύζευξη |
| Τύπος | Γενικός σκοπός |
| Απομονωμένη δύναμη | Αριθ. |
| Αριθμός καναλιών | 4 |
| Εισαγωγές - δευτερεύον 1/Side 2 | 3/1 |
| Τύπος καναλιών | Ομοιοκατευθυνόμενος |
| Τάση - απομόνωση | 4243Vrms |
| Κοινή παροδική ασυλία τρόπου (λ.) | 25kV/µs |
| Ποσοστό στοιχείων | 150Mbps |
| TpLH καθυστέρησης διάδοσης/tpHL (Max) | 10.5ns, 10.5ns |
| Διαστρέβλωση πλάτους σφυγμού (Max) | 2ns |
| Χρόνος ανόδου/πτώση (τύπος) | 1.6ns, 1ns |
| Τάση - ανεφοδιασμός | 2.7V ~ 5.5V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C (TA) |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 16-SOIC (πλάτος 0,295», 7.50mm) |
| Συσκευασία συσκευών προμηθευτών | 16-SOIC |
| Αριθμός προϊόντων βάσεων | ISO7641 |
Χαρακτηριστικά γνωρίσματα ISO7641FMDWR
• Κάνοντας σήμα ποσοστό: 150 Mbps
• Χαμηλής ισχύος κατανάλωση, χαρακτηριστικό ICC ανά κανάλι (προμήθειες 3,3-β):
– ISO7640FM: 2 μΑ σε 25 Mbps
– ISO7641FM: 2.4 μΑ σε 25 Mbps
• Χαμηλή καθυστέρηση διάδοσης: 7 NS χαρακτηριστικός
• Χαμηλός-κράτος προεπιλογών παραγωγής στον ασφαλή τρόπο
• Ευρεία σειρά θερμοκρασίας: – 40°C σε 125°C
• 50-KV/µs παροδική ασυλία, χαρακτηριστική
• Μακρά ζωή με το εμπόδιο απομόνωσης SiO2
• Λειτουργεί από τα επίπεδα λογικής ανεφοδιασμού 2,7-β, 3,3-β, και 5-β
• Ευρύ σώμα soic-16 συσκευασία
• Ασφάλεια και εγκρίσεις ρύθμισης
– 6000 VRMS VPK/4243 για 1 λεπτό ανά UL 1577
– VDE 6000 παροδικό Overvoltage VPK, τάση εργασίας 1414 VPK ανά DIN Β VDE Β 0884-10 (VDE Β 0884-10): 2006-12
– Ειδοποίηση 5A, πληροφορίες συσκευών IEC (1) πρότυπα εξοπλισμού τελών 60950-1, IEC 61010-1, και IEC 60601-1 αποδοχής τμημάτων CSA
– TUV 5 ενισχυμένη KVRMS μόνωση ανά SOIC (16) 10,30 χιλ. × 7,50 χιλ. EN/UL/CSA 61010-1
– Ενισχυμένη CQC μόνωση ανά GB4943.1-2011
Εφαρμογές ISO7641FMDWR
• Optocoupler αντικατάσταση σε:
– Βιομηχανικό Fieldbus
– Profibus
– Modbus
– Λεωφορεία στοιχείων DeviceNet™
– Διεπαφή ελέγχων με σερβομηχανισμό
– Έλεγχος μηχανών
– Παροχές ηλεκτρικού ρεύματος
– Πακέτα μπαταριών
Περιβαλλοντικές & ταξινομήσεις εξαγωγής ISO7641FMDWR
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
