Vn5e160astr-ε διακόπτης δύναμης/N-Channel 7A 8-SOIC 4.5V ~ 28V οδηγών 1:1
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | original |
| Πιστοποίηση: | original |
| Αριθμό μοντέλου: | Vn5e160astr-ε |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Σχέδιο - Εισροές:Αποτελέσματα: | 1:1 | Τάση - Φορτίο: | 4,5V ~ 28V |
|---|---|---|---|
| Τύπος εξόδου: | N-Channel | Αριθμός αποτελεσμάτων: | 1 |
| Διασύνδεση: | ON/OFF | Διαμόρφωση εξόδου: | Υψηλή πλευρά |
| Τάση - ανεφοδιασμός (Vcc/Vdd): | Μην απαιτημένος | Τρέχων - παραγωγή (Max): | 7A |
Περιγραφή προϊόντων

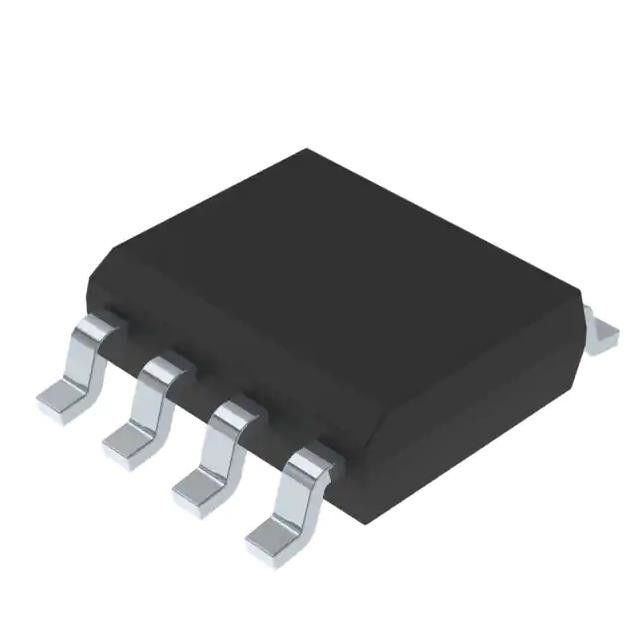

VN5E160ASTR-E Διακόπτης ισχύος/οδηγός 1:1 N-Κανάλι 7A 8-SOIC 4.5V ~ 28V
IC PWR Switch N-CHANNEL 1:1 8SO
Προδιαγραφές του VN5E160ASTR-E
| YPE | Περιγραφή |
| Κατηγορία | Συμπλέκτες (IC) |
| Διαχείριση ενέργειας (PMIC) | |
| Διακόπτες διανομής ενέργειας, οδηγοί φορτίου | |
| Δρ. | STMικροηλεκτρονική |
| Σειρά | VIPpower |
| Πακέτο | Ταινία και τροχό (TR) |
| Τραπέζια κόψιμο (CT) | |
| Κατάσταση του προϊόντος | Ενεργός |
| Τύπος διακόπτη | Γενικός σκοπός |
| Αριθμός εκροών | 1 |
| Σχέδιο - Εισροές:Αποτελέσματα | 1:1 |
| Διαμόρφωση εξόδου | Υψηλή πλευρά |
| Τύπος εξόδου | N-Κανάλι |
| Διασύνδεση | Ενεργοποίηση / απενεργοποίηση |
| Δυναμικό - φορτίο | 4.5V ~ 28V |
| Η τάση - τροφοδοσία (Vcc/Vdd) | Δεν απαιτείται |
| Τρέχων - Εξόδου (μέγιστος) | 7Α |
| Ενεργοποίηση (τύπος) | 160mOhm (μέγιστο) |
| Τύπος εισόδου | Μη αναστρέψιμο |
| Χαρακτηριστικά | Αυτοκίνητη επανεκκίνηση |
| Προστασία από σφάλματα | Περιορισμός ρεύματος (σταθερό), ανίχνευση ανοικτού φορτίου, υπερθερματισμός, υπεργυρότητα |
| Θερμοκρασία λειτουργίας | -40 °C ~ 150 °C (TJ) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο συσκευής του προμηθευτή | 8-SOIC |
| Πακέτο / Κουτί | 8-SOIC (0,154", 3,90 mm πλάτος) |
| Αριθμός βασικού προϊόντος | VN5E160 |
Χαρακτηριστικάτου VN5E160ASTR-E
■ Γενικά
∆ Εισάγετε τη σημερινή ενεργό διαχείριση
περιορισμός ισχύος
∆είκτης ισχύος αναμονής πολύ χαμηλός
∆εν ισχύουν οι εν λόγω διατάξεις για τα συστήματα CMOS.
Οπτικοποιημένη ηλεκτρομαγνητική εκπομπή
Πολύ χαμηλή ευαισθησία σε ηλεκτρομαγνητικά
∆ΣΥΝΑΣΗ με την ευρωπαϊκή οδηγία 2002/95/ΕΚ
∆είκτης διαρροής πολύ χαμηλής τάσης
■ Διαγνωστικές λειτουργίες
∆οκιμαστικό σήμα ισχύος
∆ Η υψηλής ακρίβειας ανίχνευση ρεύματος για ρεύματα ευρείας εμβέλειας
Ανεπάρκεια αισθητήρα ∙
Διάγνωση ανοικτού φορτίου σε κατάσταση εκτός λειτουργίας
Διάκριση VCC για σύντομη έξοδο
Δείκτης υπερφόρτωσης και σύντομης σύνδεσης με το έδαφος (περιορισμός ισχύος)
■ Προστασία
∆ Αποσύνδεση υπό τάση
∆ Κεμπί για υπερτάσεις
Ο περιορισμός ρεύματος φορτίου
∆ αυτοπεριορισμός των ταχείων θερμικών μεταβατικών
Προστασία κατά της απώλειας εδάφους και της απώλειας VCC
∆ ∆ ∆ ∆ ∆ ∆ ∆
∆ Εισάγετε τη σημερινή ενεργό διαχείριση
περιορισμός ισχύος
∆είκτης ισχύος αναμονής πολύ χαμηλός
∆εν ισχύουν οι εν λόγω διατάξεις για τα συστήματα CMOS.
Οπτικοποιημένη ηλεκτρομαγνητική εκπομπή
Πολύ χαμηλή ευαισθησία σε ηλεκτρομαγνητικά
∆ΣΥΝΑΣΗ με την ευρωπαϊκή οδηγία 2002/95/ΕΚ
∆είκτης διαρροής πολύ χαμηλής τάσης
■ Διαγνωστικές λειτουργίες
∆οκιμαστικό σήμα ισχύος
∆ Η υψηλής ακρίβειας ανίχνευση ρεύματος για ρεύματα ευρείας εμβέλειας
Ανεπάρκεια αισθητήρα ∙
Διάγνωση ανοικτού φορτίου σε κατάσταση εκτός λειτουργίας
Διάκριση VCC για σύντομη έξοδο
Δείκτης υπερφόρτωσης και σύντομης σύνδεσης με το έδαφος (περιορισμός ισχύος)
■ Προστασία
∆ Αποσύνδεση υπό τάση
∆ Κεμπί για υπερτάσεις
Ο περιορισμός ρεύματος φορτίου
∆ αυτοπεριορισμός των ταχείων θερμικών μεταβατικών
Προστασία κατά της απώλειας εδάφους και της απώλειας VCC
∆ ∆ ∆ ∆ ∆ ∆ ∆
Εφαρμογέςτου VN5E160ASTR-E
■ Όλα τα είδη αντίστασης, επαγωγικού και χωρητικού φορτίου
■ Κατάλληλος ως οδηγός LED
Περιβαλλοντικές και εξαγωγικές ταξινομήσειςτου VN5E160ASTR-E
| ΑΤΡΙΒΟΥΤ | Περιγραφή |
| Κατάσταση RoHS | Συμμόρφωση με την οδηγία ROHS3 |
| Επίπεδο ευαισθησίας στην υγρασία (MSL) | 3 (168 ώρες) |
| Το καθεστώς REACH | REACH Μη επηρεασμένη |
| Εθνική Εθνική Εταιρεία | EAR99 |
| HTSUS | 8542.39.0001 |
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
