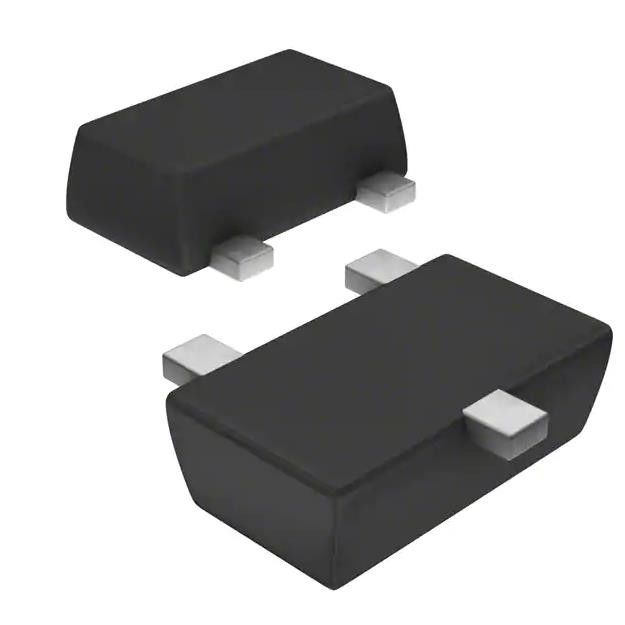

_ZXMS6004FFTA ΚΎΚΛΩΜΑ PWR ΟΔΗΓΌΣ N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | ZXMS6004FFTA |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | ZXMS6004FFTA | Αριθμός αποτελεσμάτων: | 1 |
|---|---|---|---|
| - Που εισάγεται αναλογία: Παραγωγή: | 1:1 | Τάση - φορτίο: | 60V (Max) |
| Τάση - ανεφοδιασμός (Vcc/Vdd): | 3.3V, 5V | Τρέχων - παραγωγή (Max): | 1.3A |
Περιγραφή προϊόντων
ZXMS6004FFTA IC PWR DRIVER N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Διακόπτης τροφοδοσίας/Πρόγραμμα οδήγησης 1:1 N-Channel 1.3A SOT-23F
Χαρακτηριστικά τουZXMS6004FFTA
Συμπαγές πακέτο απαγωγής υψηλής ισχύος
Χαμηλό ρεύμα εισόδου
Είσοδος λογικού επιπέδου (3,3V και 5V)
Προστασία από βραχυκύκλωμα με αυτόματη επανεκκίνηση
Προστασία υπέρτασης (ενεργός σφιγκτήρας)
Θερμική απενεργοποίηση με αυτόματη επανεκκίνηση
Προστασία από υπερένταση
Προστασία εισόδου (ESD)
Βαθμολογία υψηλής συνεχούς ρεύματος
Πλήρως χωρίς μόλυβδο και πλήρως συμβατό με RoHS (Σημειώσεις 1 & 2)
Χωρίς αλογόνο και αντιμόνιο."Πράσινη" συσκευή (Σημείωση 3)
Προδιαγραφές τουZXMS6004FFTA
|
Σειρά
|
Αυτοκίνητο, AEC-Q101, INTELLIFET®
|
|
Προϊόν
|
ZXMS6004FFTA |
|
Τύπος διακόπτη
|
Γενικού σκοπού
|
|
Αριθμός Εξόδων
|
1
|
|
Αναλογία - Είσοδος:Έξοδος
|
1:1
|
|
Διαμόρφωση εξόδου
|
Χαμηλή πλευρά
|
|
Τύπος εξόδου
|
N-Channel
|
|
Διεπαφή
|
On/Off
|
|
Τάση - Φορτίο
|
60 V (Μέγ.)
|
|
Τάση - Τροφοδοσία (Vcc/Vdd)
|
3,3V, 5V
|
|
Ρεύμα - Έξοδος (Μέγ.)
|
1.3Α
|
|
Rds On (Τύπος)
|
350 mOhm
|
|
Τύπος εισόδου
|
Μη αντιστρεπτική
|
|
Χαρακτηριστικά
|
Αυτόματη επανεκκίνηση
|
|
Προστασία σφαλμάτων
|
Περιορισμός ρεύματος (σταθερό), υπέρβαση θερμοκρασίας, υπέρταση
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 150°C (TJ)
|
|
Τύπος τοποθέτησης
|
Αναρτημένο στην επιφάνεια
|
|
Πακέτο συσκευής προμηθευτή
|
SOT-23F
|
|
Πακέτο / Θήκη
|
SOT-23-3 Επίπεδες απαγωγές
|
|
Βασικός αριθμός προϊόντος
|
ZXMS6004
|
Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Κατάσταση RoHS | Συμβατό με ROHS3 |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | 1 (Απεριόριστο) |
| Κατάσταση REACH | REACH Δεν επηρεάζεται |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Εφαρμογές του ZXMS6004FFTA
Ιδιαίτερα κατάλληλο για φορτία με υψηλό ρεύμα εισροής όπως π.χ
λαμπτήρες και κινητήρες
Παντός τύπου ωμικά, επαγωγικά και χωρητικά φορτία στη μεταγωγή
εφαρμογές
Διακόπτες ισχύος συμβατοί με μC για εφαρμογές 12V και 24V DC
Αξιολόγηση αυτοκινήτου
Αντικαθιστά ηλεκτρομηχανικά ρελέ και διακριτά κυκλώματα
Δυνατότητες γραμμικής λειτουργίας – το κύκλωμα προστασίας περιορισμού ρεύματος
έχει σχεδιαστεί για απενεργοποίηση σε χαμηλά VDS για ελαχιστοποίηση της ισχύος κατάστασης
διάλυση.Επομένως, το μέγιστο ρεύμα λειτουργίας συνεχούς ρεύματος είναι
καθορίζεται από τη θερμική ικανότητα της συσκευασίας/σανίδας
συνδυασμό, παρά από το κύκλωμα προστασίας.Αυτό δεν ισχύει
θέτουν σε κίνδυνο την ικανότητα του προϊόντος να αυτοπροστατεύεται σε χαμηλό VDS.
