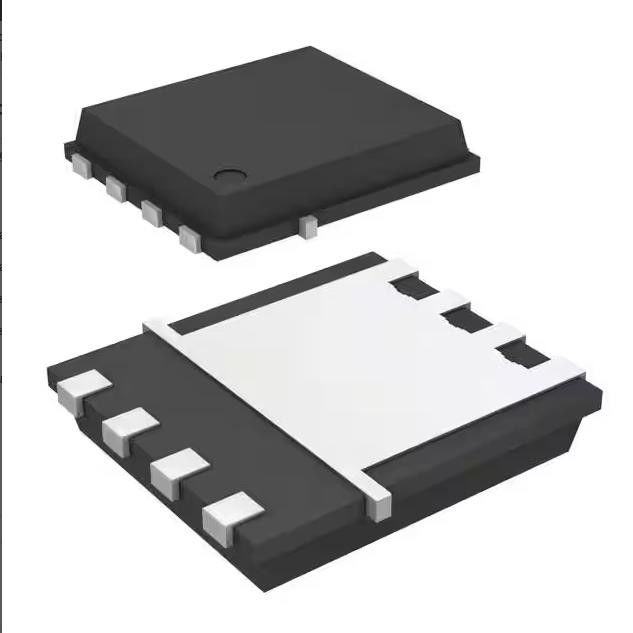

TPH2R306NH1, N-Channel 60 LQ η επιφάνεια προόδου 8-sop Β 136A 800mW 170W τοποθετεί
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | TPH2R306NH1, LQ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | TPH2R306NH1, LQ | Τύπος FET: | N-Channel |
|---|---|---|---|
| Αγωγός στην τάση πηγής (Vdss): | 60 Β | Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω): | 6.5V, 10V |
| Ταυτότητα Vgs (θόριο) (Max) @: | 4V @ 1mA | Vgs (Max): | ±20V |
Περιγραφή προϊόντων
TPH2R306NH1, N-Channel 60 LQ η επιφάνεια προόδου 8-sop Β 136A 800mW 170W τοποθετεί
N-Channel 60 Β 136A (TC) 800mW (TA), επιφάνεια 170W (TC) τοποθετεί την πρόοδο 8-sop (5x5.75)
Χαρακτηριστικά γνωρίσματα TPH2R306NH1, LQ
N-Channel τύπων FET
MOSFET τεχνολογίας (μεταλλικό οξείδιο)
Αγωγός στην τάση πηγής (Vdss) 60 Β
Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C 136A (TC)
Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω) 6.5V, 10V
RDS (Max) @ στην ταυτότητα, Vgs 2.3mOhm @ 50A, 10V
Ταυτότητα 4V @ 1mA Vgs (θόριο) (Max) @
Δαπάνη πυλών (Qg) (Max) @ Vgs 72 nC @ 10 Β
Vgs (Max) ±20V
Ικανότητα εισαγωγής (Ciss) (Max) @ Vds 6100 pF @ 30 Β
Διασκεδασμός δύναμης (Max) 800mW (TA), 170W (TC)
Προδιαγραφές TPH2R306NH1, LQ
|
Mfr
|
Ημιαγωγός και αποθήκευση Toshiba
|
|
Σειρά
|
U-mosviii-χ
|
|
Προϊόν
|
TPH2R306NH1, LQ
|
|
Τύπος FET
|
N-Channel
|
| Συσκευασία | Ταινία & εξέλικτρο |
|
Τεχνολογία
|
MOSFET (μεταλλικό οξείδιο)
|
|
Αγωγός στην τάση πηγής (Vdss)
|
60 Β
|
|
Τρέχων - συνεχής αγωγός (ταυτότητα) @ 25°C
|
136A (TC)
|
|
Τάση κίνησης (ανώτατο RDS επάνω, λ. RDS επάνω)
|
6.5V, 10V
|
|
RDS (Max) @ στην ταυτότητα, Vgs
|
2.3mOhm @ 50A, 10V
|
|
Ταυτότητα Vgs (θόριο) (Max) @
|
4V @ 1mA
|
|
Δαπάνη πυλών (Qg) (Max) @ Vgs
|
nC 72 @ 10 Β
|
|
Vgs (Max)
|
±20V
|
|
Ικανότητα εισαγωγής (Ciss) (Max) @ Vds
|
6100 pF @ 30 Β
|
|
Χαρακτηριστικό γνώρισμα FET
|
-
|
|
Διασκεδασμός δύναμης (Max)
|
800mW (TA), 170W (TC)
|
|
Λειτουργούσα θερμοκρασία
|
150°C
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία συσκευών προμηθευτών
|
8-sop πρόοδος (5x5.75)
|
|
Συσκευασία/περίπτωση
|
8-PowerTDFN
|
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 1 (απεριόριστος) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
