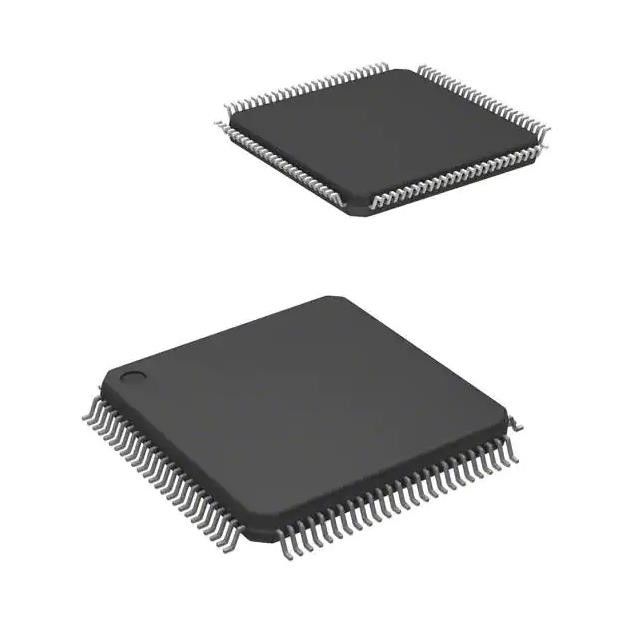

STM32F103VGT6 τριανταδυάμπιτη 1MB διακοπτών δύναμης ΛΆΜΨΗ 100LQFP 96K Χ 8 ολοκληρωμένων κυκλωμάτων MCU
Λεπτομέρειες:
| Τόπος καταγωγής: | αρχικός |
| Μάρκα: | Original |
| Πιστοποίηση: | Original |
| Αριθμό μοντέλου: | STM32F103VGT6 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 1-3working ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 100.000 |
|
Λεπτομερής ενημέρωση |
|||
| Αριθμός μερών: | STM32F103VGT6 | Μέγεθος πυρήνων: | τριανταδυάμπιτος ενιαίος-πυρήνας |
|---|---|---|---|
| Ταχύτητα: | 72MHz | Αριθμός του I/O: | 80 |
| Μέγεθος μνήμης προγράμματος: | 1MB (1M X 8) | Τάση - ανεφοδιασμός (Vcc/Vdd): | 2V ~ 3.6V |
| Μέγεθος RAM: | 96K Χ 8 | ||
Περιγραφή προϊόντων
STM32F103VGT6 τριανταδυάμπιτη 1MB διακοπτών δύναμης ΛΆΜΨΗ 100LQFP 96K Χ 8 ολοκληρωμένων κυκλωμάτων MCU
Τριανταδυάμπιτη ΛΆΜΨΗ 100-LQFP ενιαίος-πυρήνων 72MHz 1MB ολοκληρωμένου κυκλώματος μικροελεγκτών ARM® cortex®-μ3 STM32F1 (1M X 8) (14x14)
Το δελτίο XL-πυκνότητας STM32F103xF/G πρέπει να διαβαστεί από κοινού με το εγχειρίδιο αναφοράς STM32F10xxx.
Για τις πληροφορίες για τον προγραμματισμό, το σβήσιμο και η προστασία της εσωτερικής αστραπιαίας σκέψης παρακαλώ αναφέρονται στο εγχειρίδιο προγραμματισμού λάμψης STM32F10xxx.
Χαρακτηριστικά γνωρίσματα STM32F103VGT6
• Διαχείριση ρολογιών, αναστοιχειοθέτησης και ανεφοδιασμού
– ανεφοδιασμός εφαρμογής 2,0 έως 3,6 Β και I/Os
– POR, ΠΠΑ, και προγραμματίσημη τάση
ανιχνευτής (PVD)
– ταλαντωτής κρυστάλλου 4 -16 MHZ
– Εσωτερικό 8 εργοστάσιο-τακτοποιημένο MHZ RC
– Εσωτερικό 40 kHz RC με τη βαθμολόγηση
– ταλαντωτής 32 kHz για RTC με τη βαθμολόγηση
• Μικρή δύναμη
– Ύπνος, στάση και εφεδρικοί τρόποι
– Ανεφοδιασμός VBAT για RTC και τους εφεδρικούς καταλόγους
• 3 × 12 μπιτ, 1 μετατροπείς µs A/D (μέχρι 21
κανάλι)
– Σειρά μετατροπής: 0 έως 3,6 Β
– Τριπλός-δείγμα και ικανότητα λαβής
– Αισθητήρας θερμοκρασίας
• 2 × 12 μετατροπείς μπιτ D/A
• DMA: ελεγκτής DMA 12 καναλιών
– Υποστηριγμένες περιφερειακές μονάδες: χρονόμετρα, ΠΑΧ, DAC,
SDIO, I2Ss, SPIs, I2Cs και USARTs
• Μονάδα υπολογισμού κέντρου ανίχνευσης και ελέγχου, μοναδική ταυτότητα 96 μπιτ
• ECOPACK® συσκευασίες
Προδιαγραφές STM32F103VGT6
|
Mfr
|
STMicroelectronics
|
|
Σειρά
|
STM32F1
|
|
Προϊόν
|
STM32F103VGT6
|
|
Επεξεργαστής πυρήνων
|
ARM® cortex®-μ3
|
|
Μέγεθος πυρήνων
|
τριανταδυάμπιτος ενιαίος-πυρήνας
|
|
Ταχύτητα
|
72MHz
|
|
Συνδετικότητα
|
CANbus, Ι ² Γ, IrDA, LINbus, SPI, UART/USART, USB
|
|
Περιφερειακές μονάδες
|
DMA, έλεγχος PWM, ΠΠΑ, POR, PVD, PWM, Temp αισθητήρας, WDT μηχανών
|
|
Αριθμός του I/O
|
80
|
|
Μέγεθος μνήμης προγράμματος
|
1MB (1M X 8)
|
|
Τύπος μνήμης προγράμματος
|
ΛΑΜΨΗ
|
|
Μέγεθος EEPROM
|
-
|
|
Μέγεθος RAM
|
96K Χ 8
|
|
Τάση - ανεφοδιασμός (Vcc/Vdd)
|
2V ~ 3.6V
|
|
Μετατροπείς στοιχείων
|
A/D 16x12b D/A 2x12b
|
|
Τύπος ταλαντωτών
|
Εσωτερικός
|
|
Λειτουργούσα θερμοκρασία
|
-40°C ~ 85°C (TA)
|
|
Τοποθετώντας τύπος
|
Η επιφάνεια τοποθετεί
|
|
Συσκευασία/περίπτωση
|
100-LQFP
|
|
Συσκευασία συσκευών προμηθευτών
|
100-LQFP (14x14)
|
|
Αριθμός προϊόντων βάσεων
|
STM32F103
|
Περιβαλλοντικές & ταξινομήσεις εξαγωγής
| ΙΔΙΟΤΗΤΕΣ | ΠΕΡΙΓΡΑΦΗ |
|---|---|
| Θέση RoHS | ROHS3 υποχωρητικός |
| Επίπεδο ευαισθησίας υγρασίας (MSL) | 3 (168 ώρες) |
| Θέση ΠΡΟΣΙΤΟΤΗΤΑΣ | ΠΡΟΣΙΤΟΤΗΤΑ απρόσβλητη |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
